Positionserfassung von Hydraulikzylindern

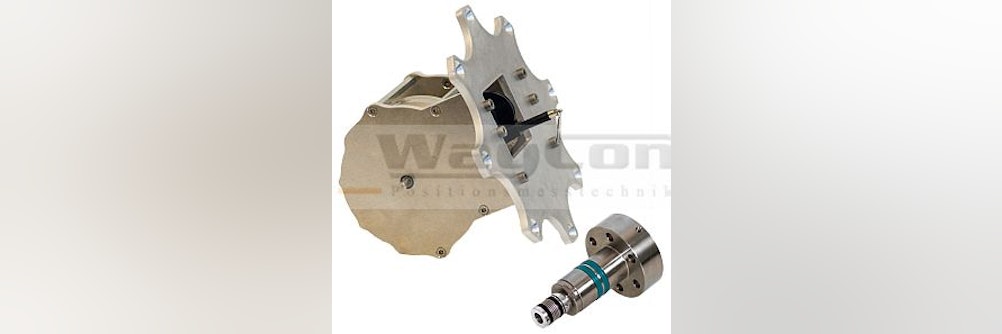

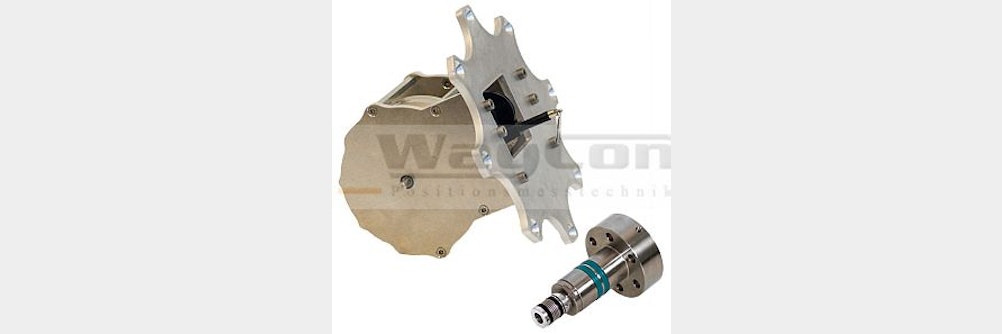

Integrierte Positionserfassung mit dem patentierten Seilzuggeber SX Der patentierte SX ist einer der wenigen Seilzuggeber, die in  Hydraulikzylindern integriert werden, und einen Hub von bis zu m erfassen können. Kein anderes Messprinzip erreicht diesen Messbereich, ohne Aufbohrung des Zylinders, bei gleichzeitiger Integration des Messsystems.

Durch den Einbau in den Hydraulikzylinder ist das ganze Messsystem optimal geschützt. Der SX eignet sich hervorragend bei beengten Anwendungsfällen. Das Messseil wird mit dem Kolben verbunden und beim Verfahren des Zylinders aus dem Sensor herausgezogen. Im Sensor selbst ist das Messseil auf einer Seilscheibe aufgewickelt, die beim Zylinderhub rotiert und so die lineare Bewegung in eine Rotation umsetzt. Über eine abgedichtete Welle (Druckdurchführung) wird die Drehbewegung nach außen in den drucklosen Bereich geführt und von einem Sensorelement (z. B. einem digital-absoluten Drehgeber) erfasst.

Durch die Auswertung des Sensorsignals lässt sich nicht nur die Position der Kolbenstange steuern, sondern auch spezielle Zylinderstellungen speichern oder die synchrone Bewegung mehrerer Zylinder sicherstellen. Die hochdynamischen Sensoren erlauben dabei auch schnelle Zylinderbewegungen. Das kompakte Gehäuse, sowie die Anpassung an Kundenbedürfnisse qualifizieren diese Sensortechnologie für viele Anwendungsbereiche. Dank robuster Konstruktion und hoher Qualität kann der Sensor in harter Industrieumgebung eingesetzt werden.

Typische Anwendungen für den Seilzuggeber SX sind: Hydraulisch betriebene Wehrtore an Staudämmen, Gleichlaufüberwachung mehrerer Zylinder, Steuerung und Überwachung der Verfahrgeschwindigkeit.
