Absaugung mit Wärmerückgewinnung: Ein Überblick
Letzte Änderung: , Autor: induux Redaktion / v.wünsche
Wärme kann zurückgewonnen werden. Absauganlagen bieten zunehmend Möglichkeiten der Wärmerückgewinnung während industrieller Fertigungsprozesse.
Das ist bspw. die Absaugung mit integrierter Wärmerückgewinnung.
Wenn Schadstoffe und Staub bei industriellen Fertigungsprozessen entstehen, müssen diese abgesaugt werden, um Arbeitssicherheit, hohe Fertigungsqualität und eine gute und saubere Umgebungsluft zu gewährleisten.
Dazu gibt es mehrere Möglichkeiten der Absaugung mit und ohne Wärmerückgewinnung:
- Die Absaugung mit integrierter Wärmerückgewinnung:
Wo warme Luft abgesaugt wird, schwindet Wärme in Räumen. Diese kann energieeffizient ersetzt werden.

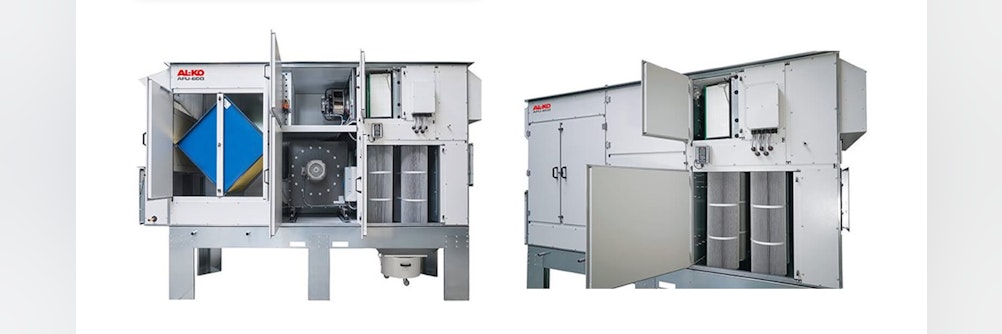

Bei der Absaugung mit integrierter Wärmerückgewinnung wird dazu mittels hochqualitativer Filtertechnik Abluft von Schadstoffen und Staub getrennt. Die nun saubere Luft wird über einen Wärmetauscher abgeleitet. Die Wärme verbleibt im System. Mit einem Zuluftventilator wird dem Wärmetauscher nun Frischluft zugeführt. Diese wird im Wärmetauscher erwärmt und zurück in den Arbeitsraum geleitet. Alles integriert in einem Gerät. Dies sorgt für maximale Energieeffizienz. Ein Beispiel für Absaugung mit integrierter Wärmerückgewinnung ist die Absauganlage AL-KO FLEX UNIT ECO.
- Absaugung mit externer Wärmerückgewinnung:
Die Absaugung mit externer Wärmerückgewinnung arbeitet ähnlich.
Der größte Unterschied liegt darin, dass eine Absaugung mit integrierter Wärmerückgewinnung bereits Absaugung und Rückgewinnung von Wärme kombiniert. Eine Absauganlage zur externen Wärmerückgewinnung setzt sich demgegenüber aus mindestens zwei Komponenten zusammen. Denn eine Komponente wird für die Absaugung benötigt, eine zweite Komponente wird im Außenbereich für die Wärmerückgewinnung installiert.
Meist entstehen dadurch deutlich höhere Kosten, als bei Absauganlagen mit integrierter Wärmerückgewinnung.
- Absaugung ohne Wärmerückgewinnung:
Am wenigsten energie- und kosteneffizient ist Absaugung ohne Wärmerückgewinnung. Dabei wird die Abluft nach ihrer Reinigung ins Freie abgeführt und Wärme nicht als Energiequelle genutzt. Dadurch entstehen, zumindest langfristig gesehen, hohe Kosten aufgrund eines hohen Energiebedarfs.
Siehe auch:
Häufig gestellte Fragen und Antworten (FAQ)
Wie lässt sich die Amortisationszeit einer Investition in eine energieeffiziente Absauganlage realistisch kalkulieren?
Die Amortisationszeit wird primär durch die initialen Investitionskosten und die jährlichen Energieeinsparungen bestimmt. Man berechnet sie, indem man die Investitionskosten durch die jährlichen Einsparungen teilt, welche sich aus der Differenz des Energieverbrauchs vor und nach der Optimierung ergeben, multipliziert mit den Energiekosten. Zusätzliche Faktoren wie geringere Wartungskosten, verbesserte Produktivität durch bessere Luftqualität und mögliche Förderungen können die Amortisationszeit signifikant verkürzen. Eine detaillierte Analyse des spezifischen Energieverbrauchs und der Betriebsstunden ist für eine präzise Kalkulation unerlässlich.
Welche spezifischen Wartungsmaßnahmen tragen direkt zur langfristigen Energieeffizienz von Absauganlagen bei?
Regelmäßige Filterwechsel oder -reinigung sind entscheidend, da verstopfte Filter den Druckverlust erhöhen und somit den Energiebedarf des Ventilators steigern. Die Überprüfung und Justierung von Riemenspannungen bei riemengetriebenen Ventilatoren minimiert Übertragungsverluste. Zudem sollte die Dichtheit des Kanalnetzes regelmäßig kontrolliert werden, um Falschluft zu vermeiden, die unnötig Energie verbraucht. Eine professionelle Wartung sorgt für den optimalen Betriebspunkt der Anlage und verhindert schleichende Effizienzverluste.
Wie integrieren sich moderne, energieeffiziente Absauganlagen in das Konzept der Industrie 4.0 und Smart Factories?
Moderne Absauganlagen können über integrierte Sensorik und Kommunikationsschnittstellen (z.B. OPC UA, Modbus) nahtlos in übergeordnete Leitsysteme integriert werden. Dies ermöglicht eine datengestützte, bedarfsgesteuerte Regelung, die sich dynamisch an Produktionsprozesse anpasst und den Energieverbrauch optimiert. Durch die Vernetzung können Betriebsdaten in Echtzeit erfasst, analysiert und für prädiktive Wartung oder Prozessoptimierung genutzt werden, was die Gesamtanlageneffektivität (OEE) steigert.
Gibt es spezifische Förderprogramme oder gesetzliche Vorgaben, die den Einsatz energieeffizienter Absauganlagen in Deutschland unterstützen oder vorschreiben?
In Deutschland gibt es verschiedene Förderprogramme, wie die Bundesförderung für Energieeffizienz in der Wirtschaft (KfW-Programme oder BAFA-Zuschüsse), die Investitionen in energieeffiziente Technologien, einschließlich Absauganlagen, unterstützen. Gesetzliche Vorgaben, wie die TA Luft oder berufsgenossenschaftliche Regeln, schreiben zwar keine spezifische Energieeffizienz vor, fordern aber die Einhaltung von Emissionsgrenzwerten und Arbeitsschutzstandards, was indirekt den Einsatz moderner, oft energieeffizienter Anlagen begünstigt. Es empfiehlt sich, aktuelle Förderrichtlinien und gesetzliche Bestimmungen zu prüfen.
Welchen Einfluss hat die Auslegung des Kanalnetzes auf die Energieeffizienz einer Absauganlage und welche Prinzipien sind hierbei zu beachten?
Das Kanalnetz ist ein entscheidender Faktor für die Energieeffizienz, da es den Strömungswiderstand bestimmt, den der Ventilator überwinden muss. Eine optimale Auslegung minimiert Druckverluste durch kurze, gerade Leitungswege, große Radien bei Bögen und die Vermeidung abrupter Querschnittsänderungen. Glatte Innenflächen und die richtige Dimensionierung der Kanäle, um optimale Strömungsgeschwindigkeiten zu gewährleisten, reduzieren den Energiebedarf erheblich. Falsch dimensionierte oder schlecht verlegte Kanäle können den Energieverbrauch um ein Vielfaches erhöhen.
Neben Frequenzumrichtern: Welche erweiterten Regelungsstrategien können die Energieeffizienz von Absauganlagen weiter optimieren?
Über Frequenzumrichter hinaus können erweiterte Regelungsstrategien wie die Zonenregelung die Effizienz steigern, indem nur die Absaugpunkte aktiviert werden, an denen tatsächlich gearbeitet wird. Prädiktive Regelungen nutzen Produktionspläne, um den Absaugbedarf vorausschauend anzupassen und Anfahrts- oder Abfahrtsverluste zu minimieren. Auch die Integration von intelligenten Sensoren, die die Staubkonzentration oder den Volumenstrom direkt messen, ermöglicht eine noch präzisere und bedarfsgerechte Anpassung der Saugleistung.
