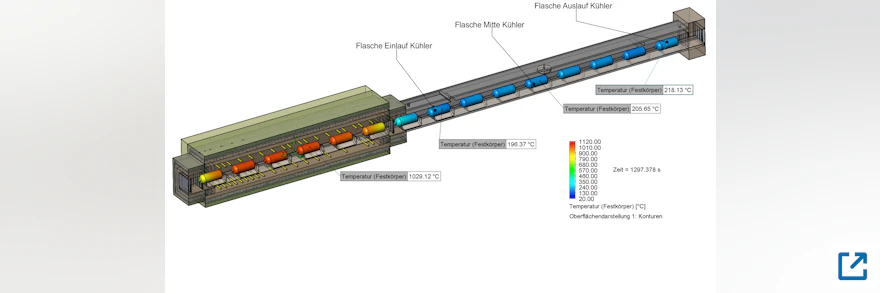

Thermische Simulation von Prozessen, Körpern und Bauteilen
Letzte Änderung: , Autor: ENA-Elektrotechnologien und Anlagenbau GmbH, Fachartikel
Wie gleichmäßig erwärmt sich eine Charge? Wann erreicht der Bauteilkern die Prozesstemperatur? Und wo entstehen vermeidbare Wärmeverluste? Thermische Simulationen und Strömungsanalysen helfen, diese Fragen bereits während der Ofenplanung zu beantworten. ENA unterstützt Industriekunden dabei, Heizkonzepte, Luftführung und Prozessabläufe zu bewerten und technische Entscheidungen fundiert vorzubereiten.
Thermische Prozesse vor dem Bau eines Industrieofens bewerten
Die Temperatur am Regelfühler allein beschreibt noch nicht den Zustand einer Charge. Während die Ofenatmosphäre bereits die Solltemperatur erreicht, können massive Bauteile im Kern noch deutlich kälter sein. Gleichzeitig beeinflussen Beladung, Chargenträger und Luftführung, wie gleichmäßig die Wärme an das Produkt gelangt.
Mit thermischer Simulation und Strömungssimulation lassen sich diese Zusammenhänge untersuchen. ENA bietet stationäre und transiente Berechnungen für Industrieöfen, Vakuumöfen, Durchlauföfen und Wärmebehandlungsanlagen an. Betrachtet werden unter anderem Temperaturverteilungen, Aufheiz- und Abkühlverläufe sowie die Strömungsführung. Die Ergebnisse unterstützen die Entwicklung neuer Anlagen und die Optimierung bestehender Prozesse. ena-mbh.de
Temperaturverteilung im Nutzraum und im Bauteil untersuchen
Für die Wärmebehandlung ist entscheidend, welche Temperaturen tatsächlich am Produkt entstehen. Eine thermische Berechnung kann zeigen, wo sich heiße oder kalte Bereiche ausbilden und welche Bauteilabschnitte verzögert erwärmt werden.
Dabei müssen Ofenraum, Beladung und Chargenträger gemeinsam betrachtet werden. Eine dicht gepackte Charge verhält sich anders als einzelne, frei angeströmte Bauteile. Auch unterschiedliche Wandstärken und Kontaktflächen beeinflussen den Temperaturverlauf.
Solche Untersuchungen liefern eine Grundlage, um die Anordnung der Heizelemente, die Aufteilung der Heizzonen oder die Positionierung der Charge zu beurteilen.
Aufheizzeit und Haltezeit sinnvoll aufeinander abstimmen
Eine stationäre Berechnung beschreibt einen zeitlich unveränderten Betriebszustand. Eine transiente Simulation verfolgt dagegen, wie sich Temperaturen während des Aufheizens oder Abkühlens entwickeln. Beide Berechnungsarten gehören zu den Möglichkeiten thermischer Analysen. SOLIDWORKS Design Help
Für die Prozessplanung ist insbesondere die zeitliche Entwicklung im Bauteil interessant: Wann erreicht die thermisch ungünstigste Stelle den geforderten Temperaturbereich? Welche Unterschiede bestehen zwischen Oberfläche und Kern?
Damit lässt sich beurteilen, ob die vorgesehene Aufheizphase zur Bauteilgeometrie und Beladung passt. Der Beginn einer erforderlichen Haltezeit muss anschließend entsprechend der jeweiligen Prozessvorgabe festgelegt werden.
Luftführung und Wärmeübertragung gemeinsam betrachten
Bei Umluftöfen hängt die Erwärmung wesentlich davon ab, wie die Luft durch den Nutzraum und die Charge strömt. Abschattungen durch Bauteile, ungünstige Luftleitbleche oder Strömungskurzschlüsse können die Wärmeübertragung beeinträchtigen.
Eine gekoppelte Strömungs- und Wärmeberechnung ermöglicht es, Strömungswege und Temperaturen gemeinsam zu untersuchen. Dabei können Wärmeleitung, natürliche und erzwungene Konvektion sowie Wärmestrahlung berücksichtigt werden. Welche Mechanismen maßgeblich sind, hängt vom jeweiligen Ofen und Prozess ab. files.solidworks.com
So lassen sich beispielsweise unterschiedliche Luftführungen oder Beladungsanordnungen rechnerisch vergleichen, bevor konstruktive Änderungen umgesetzt werden.
Wärmeverluste und Energiebedarf bewerten
Neben der Produktqualität spielt der Energieeinsatz eine wichtige Rolle. Thermische Modelle können dazu beitragen, Wärmeverluste über Ofenwände, Türen, Durchführungen und weitere Bauteile zu bewerten.
Beim Vergleich verschiedener Ausführungen wird sichtbar, wie sich beispielsweise eine veränderte Isolierung oder ein angepasstes Temperaturprogramm auswirkt. Dabei ist zwischen installierter Heizleistung und Energieverbrauch je Charge zu unterscheiden: Eine höhere Anschlussleistung bedeutet nicht automatisch einen höheren Verbrauch pro behandeltem Bauteil.
Konkrete Einsparungen lassen sich erst für definierte Betriebsbedingungen und im Vergleich zu einem festgelegten Ausgangszustand bewerten.
Belastbare Ergebnisse brauchen nachvollziehbare Annahmen
Die Aussagekraft einer Simulation hängt von den Eingangsdaten ab. Dazu gehören insbesondere:
- Geometrie, Material und Masse der Bauteile und Chargenträger.
- Temperaturabhängige Materialeigenschaften.
- Beladungsanordnung und Chargendichte.
- Heizleistung, Temperaturprogramm und Umgebungsbedingungen.
- Strömungsbedingungen, Oberflächeneigenschaften und Wärmeübergänge.
Annahmen und Vereinfachungen müssen bei der Bewertung der Ergebnisse erkennbar bleiben. Fehlen gesicherte Eingangsdaten, können Variantenrechnungen zeigen, wie empfindlich das Ergebnis auf deren Änderung reagiert.
Simulationsergebnisse richtig einordnen und durch Messungen überprüfen
Für eine technische Entscheidung zählen nachvollziehbare Kennwerte: minimale und maximale Temperaturen, Temperaturunterschiede im definierten Nutzraum und Temperaturverläufe an kritischen Bauteilpositionen.
Eine berechnete Temperaturgleichmäßigkeit gilt jeweils für die untersuchte Geometrie, Beladung und Betriebsweise. Eine allgemeine Genauigkeitsangabe in Kelvin lässt sich daraus nicht ableiten. Der Vergleich mit Messungen an der realen Anlage dient dazu, die Modellgüte zu beurteilen und das Modell bei Bedarf anzupassen.
Die Simulation unterstützt damit die Auslegung und Vorbereitung von Versuchen. Vereinbarte Temperaturmessungen und Abnahmeprüfungen an der gebauten Anlage bleiben eigenständige Schritte.
Thermische Simulation mit ENA anfragen
Eine Simulation ist besonders hilfreich bei komplexen Bauteilen, engen Temperaturtoleranzen, wechselnden Beladungen oder der Entwicklung kundenspezifischer Ofenanlagen.
Für eine erste Bewertung sind Bauteilzeichnungen, Werkstoffangaben, Chargenmasse, Beladungsanordnung und das gewünschte Temperaturprogramm hilfreich. Daraus lässt sich ableiten, welche Berechnung die anstehende Entscheidung sinnvoll unterstützt.
