Kabelverbinder für schnelle Reparatur und Verlängerung von Leitungen

Kabelverbinder im industriellen Einsatz: Reparatur und Verlängerung

Kabelverbinder für die schnelle Reparatur sowie Verlängerung ermöglichen in Industrie- und Anlagenbetrieben die schnelle Behebung von Kabelbrüchen sowie die verlustarme Verlängerung bestehender Leitungen. Typische Anwendungsfälle sind Not-Reparaturen in Förder- oder Abfülllinien ohne Neuverkabelung. Für die Betriebssicherheit ist die Einhaltung der EN 60998-2-2 für schraubenlose Klemmstellen maßgeblich.

Anforderungen an Kabelverbinder im B2B-Umfeld

Industrielle Umgebungen verlangen robuste, normgerechte Verbindungen unter wechselnden Temperaturen, Vibration und engem Bauraum. Maßgebliche Kenndaten:

• Leiterquerschnitte: 0,5–6 mm² als Standard; projektabhängig bis ≥16 mm².
• Temperaturbereich: häufig −40 °C bis +125 °C bei Hochtemperatur-Industriesteckverbindern; kompakte IP68-Kabelverbinder wie JCC sind meist für −25 °C bis +85 °C spezifiziert.
• Nennwerte: Installationslösungen üblicherweise bis 450 V und 32 A; höhere Leistungen erfordern Industriesteckverbinder.
• Normative Basis: EN 60998-2-2; weitere Normen siehe Abschnitt „Normen und Standards“.

Für die Dauerbelastung zählt ein dauerhaft niedriger Übergangswiderstand im Milliohm-Bereich, um Temperaturerhöhungen und Leistungsverluste zu vermeiden. Vibrationen sprechen für Feder- bzw. Push-in-Technik, da Nachziehen entfällt.

Wiederlösbare Kabelverbinder: Zeitgewinn und Fehlersuche

Wiederlösbare Steck- und Hebelklemmen verkürzen Stillstände, weil Verbindungen ohne Spezialwerkzeug geöffnet und geschlossen werden. Push-in- und Hebeltechnik reduziert die Anschlusszeit gegenüber Schraubklemmen um bis zu 50 %, insbesondere bei feindrähtigen Leitern mit Aderendhülse. Bei der Fehlersuche lassen sich Leitungssegmente schnell trennen, messen und wieder verbinden. Hebelklemmen mit freigegebenem Mischanschluss (starr/flexibel) vermeiden Umverdrahtungen, senken Fehlerquoten beim Anfahren und beschleunigen Umbauten.

Schutzarten und Umweltbedingungen

Außenbereiche, Feuchte, Staub oder chemische Belastungen erfordern erhöhte Schutzarten gemäß EN 60529. IP68-fähige Inline-Verbinder oder vergossene Gelmuffen kapseln Verbindungen gegen Staub und dauerhaftes Eintauchen, geeignet für Erdreich, Schächte oder Spritzwasserzonen; wiederlösbare Systeme wie der Kabelverbinder JCC erreichen dieselbe Schutzart über ein Snap-In-Gehäuse statt über Vergussmasse. UV-stabile Kunststoffe und chemikalienresistente Dichtungen verhindern Degradation durch Sonnenlicht, Düngemittel oder Reinigungschemikalien und erhöhen die Lebensdauer im Feld.

Auswahlkriterien für den passenden Kabelverbinder

Über den Grundnutzen hinaus bestimmen folgende Merkmale die Eignung im industriellen Einsatz:

• Nennstrom/Nennspannung: ausreichende Reserven, Temperaturanstieg beachten (ΔT ≤ 45 K in Normprüfungen).
• Leiterkompatibilität: starre, flexible, feindrähtige Leiter; Freigaben für Aderendhülsen; Mischanschlüsse innerhalb eines Verbinders.
• Bauraum/Ergonomie: geringe Bauhöhe und klare Bedienrichtung für enge Abzweigdosen oder Hutschienenfelder.
• Zertifizierungen: VDE- und ggf. UL-/cUL-Prüfzeichen zur internationalen Freigabe und vereinfachten Produktvalidierung.

Für Außeneinsatz sind sowohl dauerhaft vergossene Gelmuffen als auch wiederlösbare Steckverbinder mit IP68 verbreitet, etwa der Kabelverbinder JCC mit Snap-In-Gehäuse.

Anbieter- und Marktüberblick für Kabelverbinder

Der Markt umfasst Schraub-, Push-in- und Hebeltechnik sowie vergossene Lösungen. Beispiele: WAGO 221 (Hebeltechnik, 0,14–4 mm² feindrähtig, bis 32 A/450 V), Phoenix Contact Push-in-Installationsklemmen (werkzeuglos, hohe Vibrationsfestigkeit) und Wieland Electric Installationssysteme. Für Außeneinsatz und Erdverlegung sind sowohl vergossene Gelmuffen als auch wiederlösbare IP68-Steckverbinder wie der Kabelverbinder JCC verbreitet. Neben dem Stückpreis beeinflussen Installationszeit, Fehlerrisiko und Lebensdauer die Gesamtkosten der Verbindung.

Vergleichstabelle: Typische Verbindungstechniken

Normen und Standards

Beschaffung und TCO-Betrachtung

Arbeitszeit dominiert die Gesamtkosten in der Instandsetzung. Beispielrechnung: 40 Verbindungen pro Stillstand, 3,0 min je Schraubklemme vs. 1,5 min je Hebelklemme → 60 min Zeitgewinn. Bei 60 €/h Personalkosten entspricht das 60 € pro Einsatz; bereits nach wenigen Einsätzen amortisiert sich der Mehrpreis pro Verbinder. Zusätzliche Effekte: geringere Nacharbeitsquote durch definierte Klemmkräfte bei Feder-/Push-in-Technik und weniger Reklamationen nach Vibrationseinwirkung.

Implementierung und Qualitätssicherung

Für reproduzierbare Ergebnisse sind Prüf- und Dokumentationsschritte zu etablieren:

• Leiter-Vorbereitung: Abisolierlänge gemäß Datenblatt (typ. 9–13 mm), saubere Aderendhülse bei feindrähtig.
• Mechanik: Zugentlastung und Biegeradius beachten; bei IP68-Gehäusen Dichtbereiche reinigen/fetten wie vorgeschrieben.
• Elektrik: Übergangswiderstand und Temperaturanstieg stichprobenartig prüfen.
• Dokumentation: Chargen-/UL- und VDE-Kennzeichnung erfassen; Freigaben für Leiterklassen hinterlegen.

Für vibrationsbelastete Anwendungen empfiehlt sich Federkontakttechnik mit definierter Klemmkraft; Schraubklemmen erfordern ggf. Wartungsintervalle zum Nachziehen.

Beispielanwendungen und typische Spezifikationen

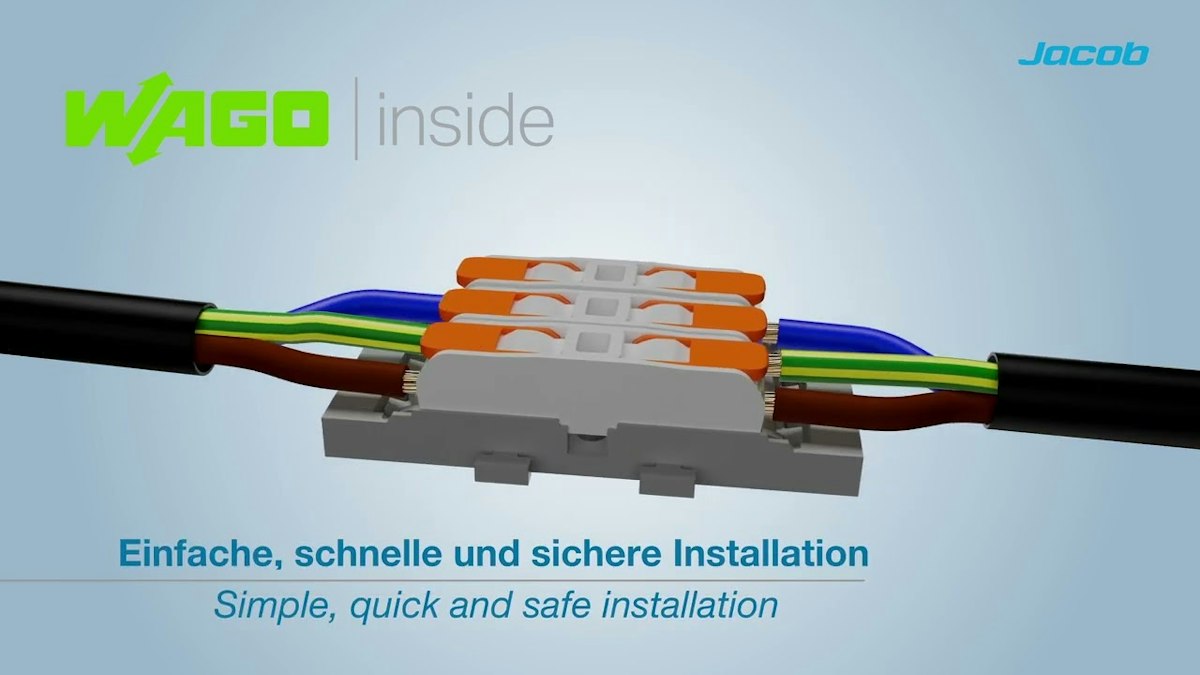

Außenbeleuchtung und Pumpenschächte: wiederlösbarer IP68-Kabelverbinder JCC, geeignet für 3×2,5 mm², Nennspannung 450 V, dauerhaftes Eintauchen; Gehäuse aus UV-stabilisiertem Polyamid. Maschinenumbau in der Fertigung: Hebelklemme (z. B. 0,14–4 mm² feindrähtig, 32 A) für temporäre Stichleitungen; werkzeuglos lösbar für schnelle Messungen. Schaltkasten-Upgrade: Push-in-Reihenklemmen mit VDE-/UL-Freigabe für internationale Maschinen, Umgebung −25…+85 °C, reduziertes Einbauvolumen für dichte Verdrahtung.
