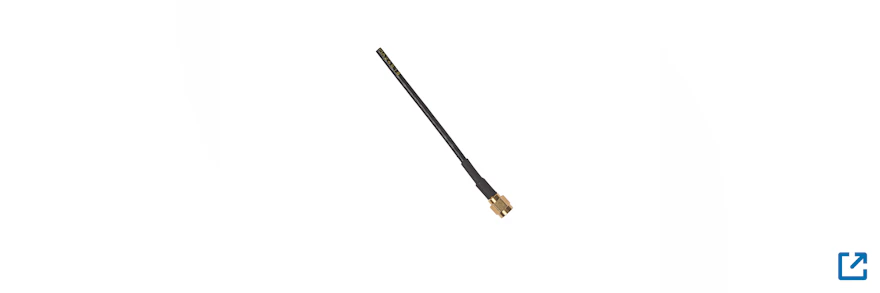

50 Ohm oder 75 Ohm – welches Koaxialkabel brauche ich?
Letzte Änderung: , Autor: FiaBuc Kabelkonfektion GmbH, Fachartikel
Kurz gesagt: Das hängt von Ihrer Anwendung ab. 50-Ohm-Koaxialkabel sind der Standard in der Funk-, Hochfrequenz- und Messtechnik, also überall dort, wo Sendeleistung übertragen wird. 75-Ohm-Koaxialkabel werden in der Rundfunk-, TV-, SAT- und Videotechnik eingesetzt, wo vor allem eine möglichst geringe Signaldämpfung zählt. Wichtig ist, dass Kabel, Stecker und Geräte innerhalb eines Systems immer dieselbe Impedanz haben.
Warum gibt es zwei Standards?
Die Impedanz eines Koaxialkabels ergibt sich aus seinem Aufbau, also aus dem Verhältnis von Innen- zu Außenleiterdurchmesser und dem Dielektrikum. Sie ist kein Maß für den Widerstand pro Meter, sondern beschreibt das Wellenverhalten des Signals im Kabel.
• 75 Ohm liegt nahe am Optimum für minimale Dämpfung. Das ist ideal für Empfangssignale mit geringer Leistung, wie sie bei TV, SAT und Video vorkommen.
• 50 Ohm ist ein bewährter Kompromiss zwischen geringer Dämpfung und hoher Belastbarkeit durch Leistung und Spannung. Deshalb ist es der Standard für Sende- und HF-Systeme.
Übersicht: Welche Impedanz für welche Anwendung?
|
|
50 Ohm |
75 Ohm |
|
Typische Anwendungen |
Mobilfunk, WLAN, Funk- und Antennentechnik, GPS, Radar, HF-Messtechnik, Industrie-HF |
TV und SAT, Kabelfernsehen, Rundfunk und Broadcast (z. B. SDI-Video), Videoüberwachung |
|
Stärke |
Hohe Leistungsbelastbarkeit |
Geringste Dämpfung |
|
Typische Stecker |
SMA, N, TNC, QMA, BNC (50 Ω) |
F, IEC, BNC (75 Ω), DIN 1.0/2.3 |
|
Typische Kabel |
RG58, RG174, RG213, LMR-Serie |
RG59, RG6, RG179, SAT-Kabel |
Was passiert, wenn man 50 und 75 Ohm mischt?
Eine Fehlanpassung der Impedanz führt dazu, dass ein Teil des Signals an der Übergangsstelle reflektiert wird. Die Folgen sind höhere Verluste, ein schlechteres Stehwellenverhältnis (VSWR) und im Extremfall Bildstörungen, Datenfehler oder sogar eine Belastung der Sendeendstufe. Bei kurzen Strecken und niedrigen Frequenzen ist der Effekt oft gering. Bei hohen Frequenzen und in Sendeanwendungen sollte die Impedanz jedoch konsequent einheitlich sein.
Achtung bei BNC-Steckern: Es gibt sie sowohl in 50-Ohm- als auch in 75-Ohm-Ausführung. Beide sehen nahezu identisch aus und sind steckkompatibel, elektrisch aber nicht gleichwertig.
Unsere Empfehlung
Richten Sie sich nach der Impedanz Ihrer Geräte, also nach dem Sender, Empfänger, der Antenne oder dem Messgerät. Diese Angabe finden Sie im Datenblatt oder an der Anschlussbuchse.
