Artikel FRICKE Abfülltechnik

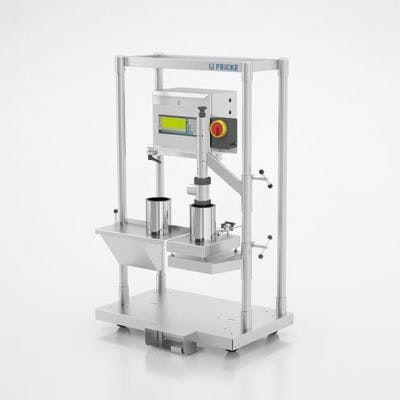

Zur Befüllung von offenen Gebinden, wie z.B. Dosen, Eimer, Hobbocks. Überspiegelabfüllung grob / fein. Produktzuführung aus höher liegenden Lagertanks durch eigenes Gefälle oder mit Hilfe von Pumpen. Direkter Anschluss über Produktschläuche am Ventil.

■ eine eichfähige Überspiegelabfüllung

■ fadenabschneidendes, nicht nachtropfendes Abfüllventil

■ eine schnelle Reinigung des Ventils

■ eine schnelle Umstellung auf andere Gebindeabmessungen und wechselnde Produkte

■ die ideale Losung für kleine und mittlere Abfüllauftrage

■ eine einfache Bedienung durch eine Person

■ Abfüllleistungen bis zu 10 Gebinde in der Minute

■ geringer Platzbedarf

■ sofort einsetzbar: nur Energie (Strom und/oder nur Druckluft) sowie Produktversorgung anschließen und die Abfüllung kann gestartet werden

Halbautomatische Abfüllmaschine mit elektronischer Waage für eine Abfüllung von viskosen bis pastösen Flüssigkeiten, wie z.B. Farben, Lacke, Dispersionen, Klebstoffe, Bitumen.

Sie eignet sich für die Überspiegelabfüllung in offene Behälter wie Dosen und Eimer sowie für die Unterspiegelabfüllung in Spundloch-Gebinde, z.B. Kanister, für schäumende, gasende oder statisch aufladende Flüssigkeiten.

■ eine eichfähige Überspiegelabfüllung

■ fadenabschneidendes, nicht nachtropfendes Abfüllventil

■ eine fast schaumfreie, eichfähige Unterspiegelabfüllung

■ eine schnelle Reinigung des Ventils

■ eine schnelle Umstellung auf andere Gebindeabmessungen und wechselnde Produkte

■ die ideale Lösung für kleine und mittlere Abfüllaufträge

■ eine einfache Bedienung durch eine Person

■ Abfüllleistungen bis zu 10 Gebinde in der Minute

■ sofort einsetzbar: nur Energie (Strom und/oder nur Druckluft) sowie Produktversorgung anschließen und die Abfüllung kann gestartet werden

Die EFS 50 ist eine halbautomatische Abfüllmaschine mit zwei unterschiedlichen Ventilen zum gewichtsgenauen Abfüllen von viskosen bis pastösen Flüssigkeiten, wie Farben, Lacke, Klebstoffe, Bitumen.

Neben der variablen Anzahl an Dosiermodulen mit den Ventilbehältern verfügt der Dosing Star über ein Linear-Portal zur Verteilung der Batch-Behälter auf die einzelnen Module.

Bis zu 25 Mischbehälter werden auf jeweils einen Tablettwagen (Trolleys) gestellt. Vier Trolleys können nun bequem in die Anlage geschoben werden.

Durch den modularen Aufbau der Dosieranlage ist es möglich, bis zu 8 Dosiermodule mit dem Linear-Portal zu verbinden. In jedem der Dosiermodule können maximal 128 Ventilbehälter gelagert werden.

■ schnelles Dosieren in Behältern mit einem Öffnungsdurchmesser ab

ca. 15 mm

■ Greifsystem zur zeitoptimalen Verteilung der Mischbehälter auf bis zu 8 Dosiermodule

■ feste sowie flexible Barcodes können genutzt werden

■ Eilauftrage werden optimal in den Fertigungsablauf integriert

Der Dosing Star zeichnet sich durch seine sehr hohe Dosiergenauigkeit bei maximaler Dosiergeschwindigkeit aus. Der Aufbau ist modular. Jedes Modul verfügt über eine eigene Waage.

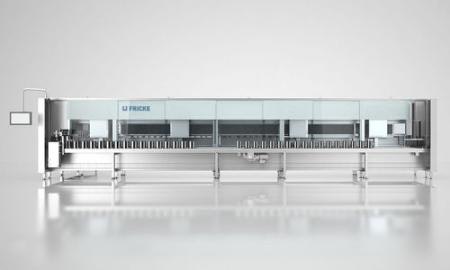

Speziell für Bürogebäude entwickelt, können die modular aufgebauten und platzsparenden Laboranlagen bis zu 600 Komponenten mit höchster Präzision automatisieren.

Schnelle Präsentationen von Mischungen sind von nun an ein weiterer Vorzug Ihres Unternehmens.

■ 34 Mischungen vollautomatisch im unbeaufsichtigten Nachtbetrieb

■ optional bis zu 54 Mischungen

■ 2 000 Dosierungen pro Tag

■ Barcode-unterstützte Dosierungen

■ Dosiergenauigkeit bei 6 kg Waage: ±3 mg

■ kleinste Dosiermenge bei 6 kg Waage: 5 mg

■ Mischungen bis 1 000 ml

■ schnelle Präsentation von Dosier-Ergebnissen

■ gekühlte und geheizte Komponenten

■ modularer Aufbau für verschiedene Baugrößen (100-500 Komponenten)

■ integriertes Vorratslager

Dosieranlagen für kleine bis mittlere Kreativ- und Bemusterungslabore

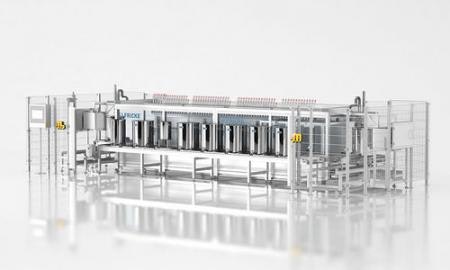

Unsere Maschinen bieten vielseitige Möglichkeiten zur Prozessoptimierung. Ausgestattet mit Ventilen unterschiedlicher Größe, gewährleisten sie maximale Geschwindigkeit und Genauigkeit. Der Einsatz mehrerer Waagen in einer Anlage steigert die Produktivität erheblich, schafft freie Kapazitäten und ermöglicht eine termingerechte Fertigung bei einer Leistungssteigerung von 50%.

■ bis zu 16 Mischungen vollautomatisch im unbeaufsichtigten Nachtbetrieb

■ Waagengrößen: 300/600 kg; 1 g / 2 g angezeigte Waagenauflösung

■ Dosiergenauigkeit: +/- 5 g / +/- 6 g

■ Paralleldosierung auf mehreren Waagen

■ Ventilgrößen von DN 15 - DN 50

■ schnelle Anpassung an Dosiergefäße zwischen 75 l und 600 l

■ Barcode-unterstützte Dosierungen

■ individuelle Behälter-Transportsysteme

■ integrierte, umweltfreundliche Absaugung an der aktuellen Dosierstelle

■ Optional: Rohrleitungsplanung und Ausführung

■ Ex-Schutz nach Atex

Dosieranlagen für Produktionsmischungen bis zu 600 kg Batchgröße

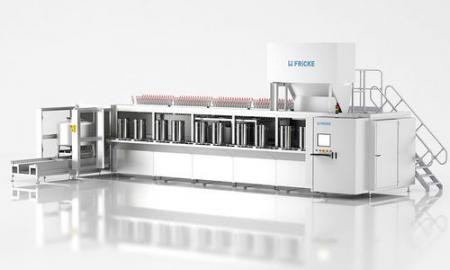

Dank umfangreicher Staustrecken für Mischbehälter und Multi-Pot-Mischungen ist auch ein unbeaufsichtigter Nachtbetrieb möglich. Die Batch Management Software sorgt für eine sichere und effiziente Abwicklung aller Aufträge.

■ 40 Mischungen automatisch im Nachtbetrieb

■ 2000 Dosierungen pro Tag

■ Flüssigdosierungen bis 25 kg Batchgröße

■ Waagen mit 30 kg oder 60 kg Kapazität und 10 mg bzw. 20 mg angezeigte Auflösung

■ Dosiergenauigkeit +/- 50 mg bzw. 60 mg

■ DN 8 Ventile

■ Paralleldosierung für hohe Geschwindigkeit

■ Barcode-unterstützte Dosierungen

■ Anpassbare Anlagengrößen und Behälter-Transportsysteme

■ Integrierte umweltfreundliche Absaugung

■ Ex-Schutz nach Atex

FRICKE-Dosieranlagen ermöglichen es, Eilaufträge ohne Unterbrechung in den laufenden Produktionsprozess zu integrieren, wodurch Zeit- und Ablaufpläne eingehalten werden können.

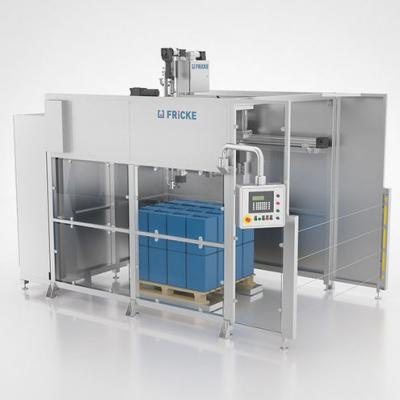

In robuster Edelstahlkonstruktion ausgeführt und für die automatische Spundlocherkennung vorbereitet, garantiert Ihnen diese Anlage neben der genauen, eichfähigen Abfüllung vor allem eines: Hohe Effizienz. Denn während bei herkömmlichen Maschinen das Gebinde zum Ventil geführt wird, ist es bei der FFS 20 (Koordinatenabfüllanlage PK) genau umgekehrt! Dies bedeutet eine immense Zeitersparnis, besonders bei Palettenabfüllungen unterschiedlicher Gebinde.

Die relativ leichten Ventile bewegen sich mit enormer Geschwindigkeit und sind aufgrund von nur drei Bauteilen, die direkten Kontakt zum Medium haben, leicht und schnell zu reinigen. Somit reduzieren sich die Umrüstzeiten auf ein Minimum.

Weitere Vorteile: Die Abfüllung erfolgt fast schaumfrei und ist auch für kritische Medien geeignet. Dabei garantiert das integrierte Level-Tracking ein entsprechendes Anheben des Ventils bei steigendem Füllstand. Und unabhängig von Gebindegröße und Menge können alle Abläufe gespeichert und auf Abruf bereitgestellt werden.

Was bedienungsaufwendig und kompliziert klingt, ist jedoch von einer Person in nur drei Schritten ganz leicht umzusetzen:

■ Positionieren der Palette (unter der Anlage)

■ Dokumentieren der Gebinde-Stellungen per 'teach in'

■ Starten des Abfüllvorganges

In robuster Edelstahlkonstruktion ausgeführt und für die automatische Spundlocherkennung vorbereitet, garantiert Ihnen diese Anlage neben der genauen, eichfähigen Abfüllung vor allem hohe Effizienz.
