Über Befestigungstechnik
Befestigungstechnik ist die Verbindungstechnik, die Bauteile temporär oder dauerhaft fixiert. Maßgeblich ist die Tragfähigkeit. Unter kombinierten Zug-, Quer- und Schräglasten leiten definierte Lastpfade die Kräfte in den Verankerungsgrund. Entscheidend ist das System aus Bohrloch, Anbauteil und Verankerung, nicht die einzelne Schraube. Falsche Zuordnung verkürzt die Nutzungsdauer messbar.
Funktionsprinzipien mechanischer, chemischer und hybrider Systeme
Bei mechanischen Ankern erzeugt die Spreizwirkung den Kraftschluss im Untergrund. Der Dübelkörper verformt sich kontrolliert und leitet Kräfte punktuell in Beton oder Vollmauerwerk ein. Fehlt der erforderliche Randabstand, sinkt die zulässige Last abrupt. Chemische Systeme wirken über Stoffschluss. Injektionsmörtel verklebt Gewinde und Bohrlochwand flächig. Hybride Lösungen kombinieren beide Prinzipien. Sie erfordern mehr Montageaufwand und verhalten sich in kritischen Baustoffen robust.
Montagearten bestimmen Kraftangriff und Toleranzen am Bauteil. Die Vorsteckmontage positioniert zuerst das Befestigungsmittel und setzt das Anbauteil anschließend auf. So bleibt der Bohrpunkt sichtbar. Die Abstandsmontage hält eine definierte Distanz, etwa für Konsolen vor der Fassade. Ankerstange und Verbundmörtel bilden dabei häufig eine Einheit. Eine Transportschraube dient nur dem Transport und gehört nicht in tragende Anschlussdetails.
| Merkmal | Mechanische Anker | Chemische Anker |
|---|---|---|
| Verankerungsgrund | Beton, Vollmauerwerk | Beton, Lochmauerwerk, Porenbeton |
| Tragfähigkeit | hoch (punktuell) | sehr hoch (flächenverteilt) |
| Montagetechnik | Vorsteckmontage, Durchsteckmontage | Abstandsmontage, Vorsteckmontage |
| Aushärtezeit bei 20 °C | sofort | materialabhängig (mind. 15 min) |
Konstruktive Auswahlkriterien: Lastart, Untergrund und Einbausituation
Zahlen steuern die Auslegung: Lastniveau, Randabstände und wirksame Verankerungstiefe begrenzen jede Lösung. Im Ortbeton nehmen dichte Gefüge hohe Druckspannungen auf, während Lochstein lokale Stege rasch überlastet. Auch Bauwerksabmessungen wirken mit, weil Plattendicken und Bewehrungslagen den Bohrbereich einschränken. Sitzen schwere Einbauteile nahe einer Kante, verschiebt sich die Wahl oft von Spreizankern zu Verbundankern.
- Lastart: Zuglast fordert Ausziehwiderstand, Querlast verlangt Schertragfähigkeit am Schaft.
- Bohren: Das Bohrloch braucht definierte Geometrie, Schlagenergie kann bei Mauerwerk Ausbrüche verursachen.
- Reinigung: Staubreste senken den Verbund, Bürsten und Ausblasen stabilisieren die Haftzone.
Anwendungsfall: Bei einer Konsolenbefestigung an porösem Stein liefert ein Injektionsanker mit dokumentierter Aushärtezeit von mindestens 15 Minuten bei 20 °C einen kalkulierbaren Setzzeitpunkt für die Folgemontage. Das Detail bleibt technisch nüchtern: Der Mörtel muss zur Siebhülse passen, sonst wandert Harz in Hohlräume ab. Sonderanfertigung spielt hier selten eine Rolle, wichtiger ist reproduzierbares Engineering mit computergestützter Bemessung.
Einsatzfelder im Bau- und Maschinenumfeld sowie Nachweise

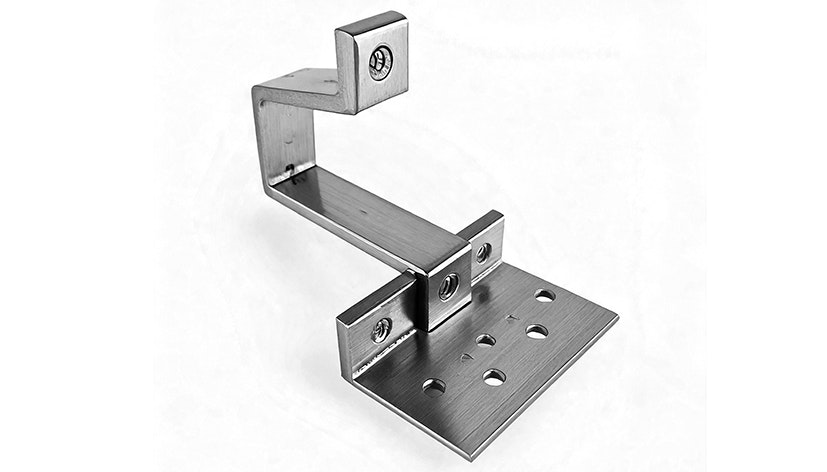

Befestigungsmittel prägen viele Gewerke. Im Anlagenbau klemmen Schwerlastankersysteme Grundrahmen auf Betonfundamente. In der Automatisierung fixieren Schienenprofile Energiezuführungen ohne Nacharbeit am Stahlbau. Fassadenkonstruktionen verlangen definierte Abstandszonen zur Wärmedämmung. Dort reduziert eine Abstandsmontage Wärmebrücken messbar durch größere Luftspalte. Bei Solarenergie-Anlagen wirken zusätzlich wechselnde Windsoglasten auf Dachhaken oder Schienensysteme.
Normen und Richtlinien
| Regelwerk | Aussage/Nachweis |
|---|---|
| Zulassung über Europäische Technische Bewertung (ETA) | Eine Zulassung über eine Europäische Technische Bewertung (ETA) ordnet Lastwerte dem Verankerungsgrund zu. |
| CE-Kennzeichnung | Die CE-Kennzeichnung belegt die Herstellerpflichten beim Inverkehrbringen. |
| Allgemeine Bauartgenehmigung (abZ) | Fehlen europäische Regeln, beschreibt eine Allgemeine Bauartgenehmigung (abZ) den nationalen Einsatzbereich. |
| DIN EN ISO 9001-Zertifizierung | DIN EN ISO 9001-Zertifizierung bewertet das Qualitätsmanagement der Fertigung, nicht die Tragfähigkeit am Bauwerk. |
Hersteller sind FATH GmbH, Bossard Gruppe, Blumenbecker Gruppe, F. Reyher Nchfg. GmbH & Co. KG, Gebrüder Eberhard GmbH & Co. KG, Hilti Deutschland AG, KVT-Fastening GmbH, Walter Stauffenberg GmbH & Co. KG, viastore SYSTEMS GmbH, Würth Elektronik Gruppe, NORMTEILE LEINIGEN GBR technical solutions, HONSEL Distribution GmbH, Craft-Com GmbH, XBE Express Befestigungen Europe UG (haftungsbeschränkt)
FAQ zu Befestigungstechnik
Welche Faktoren bestimmen die Gesamtkosten von Befestigungssystemen über den Anschaffungspreis hinaus
Die Gesamtkosten umfassen neben dem Materialpreis auch Montagezeit, erforderliche Spezialwerkzeuge und Schulungsaufwand. Bei chemischen Ankern beeinflussen insbesondere Aushärtezeit und der Bedarf an speziellen Reinigungswerkzeugen die TCO. Eine zunächst günstige Lösung kann durch längere Montagezeiten die Gesamtbetriebskosten um bis zu 30 Prozent erhöhen. Entscheidend ist eine ganzheitliche Bewertung über den gesamten Lebenszyklus des Bauwerks.
Wie lässt sich Befestigungstechnik effizient in BIM-gestützte Bauplanung integrieren
Über digitale Produktbibliotheken mit BIM-Objekten, die parametrisierte Daten wie Lastkapazität, Material und Abmessungen enthalten. Hersteller stellen hierfür IFC-Dateien oder Revit-Familien bereit. Diese Objekte ermöglichen im Modell automatisierte Kollisionsprüfungen und regelbasierte Bemessungen. Planer sollten BIM-fähige Produkte mit validierten, herstellergepflegten Datensätzen wählen, um Planungsfehler zu minimieren und Informationslieferungen gemäß DIN EN ISO 19650 zu unterstützen.
Wie wählt man Befestigungsmittel für korrosive Umgebungen und aggressive Medien
Für solche Einsatzbedingungen sind Befestigungsmittel aus hochlegiertem Edelstahl mindestens A4 316L nach DIN EN 10088 oder speziell beschichtete Varianten erforderlich. Die Korrosionskategorie C1 bis C5 nach DIN EN ISO 12944 muss zur Einsatzumgebung passen; in C3 sind beispielsweise verzinkte Stähle mit erhöhter Schichtdicke notwendig. Eine präzise Analyse der Umgebungsbedingungen verhindert vorzeitiges Versagen durch Korrosion. Bevorzugen Sie zertifizierte Produkte für die vorgesehene Expositionsklasse.
Welche Qualifikationen sind für die Montage sicherheitsrelevanter Befestigungstechnik erforderlich
Die Montage sicherheitsrelevanter Befestigungen, insbesondere von Verbundankersystemen, erfordert geschultes Personal. Ein Sachkundenachweis für Befestigungstechnik ist empfehlenswert und teils vorgeschrieben und wird von Herstellern oder Branchenverbänden angeboten. Schulungen vermitteln korrekte Bohrtechniken, die Verarbeitungszeiten von Mörteln sowie Lastkontrollen gemäß den jeweiligen Zulassungen. Regelmäßige Auffrischungen alle drei bis fünf Jahre sichern die Fachkunde.
Welche Wartungs- und Prüfintervalle gelten für Befestigungssysteme
Die Intervalle richten sich nach Einsatzbereich und dynamischer Last. Für Maschinenfundamente sind jährliche Sichtprüfungen auf Risse und Lockerungen nach DIN EN 1990 empfehlenswert. In aggressiven Umgebungen sind kürzere Intervalle nötig, um Korrosion frühzeitig zu erkennen. Bei statisch beanspruchten Bauteilen genügt meist die periodische Kontrolle im Rahmen der Bauwerksinspektion. Das Instandhaltungskonzept soll die geplante Lebensdauer des Bauwerks abbilden.
Welche Rolle spielt Nachhaltigkeit bei der Auswahl von Befestigungssystemen im Bauwesen
Nachhaltigkeit ist ein zentrales Kriterium. Relevant sind Materialherkunft, Energieeinsatz in der Produktion sowie Wiederverwendbarkeit und Recyclingfähigkeit. Umweltproduktdeklarationen EPD nach DIN EN 15804 liefern transparente Ökobilanzdaten. Wiederverwendbare oder recycelbare Befestigungselemente reduzieren den CO2 Fußabdruck eines Bauprojekts deutlich. Bevorzugen Sie Lieferanten, die Prinzipien der Kreislaufwirtschaft umsetzen.
Welche Anforderungen müssen Befestigungsmittel bei Brandbeanspruchung oder erhöhten Temperaturen erfüllen?
Im Brandfall sind nur brandgeprüfte Befestigungssysteme zu verwenden, die ihre Tragfähigkeit bei hohen Temperaturen nachweisen. Der Feuerwiderstand ist gemäß ETAG 001, Anhang E, in der Klasse R (z. B. R30–R120) zu prüfen und zu deklarieren. Stahlanker verlieren ab etwa 500 °C einen Großteil ihrer Festigkeit; bei chemischen Ankern sind daher feuerbeständige Mörtel oder zusätzliche Brandschutzmaßnahmen vorzusehen. Die Auswahl erfolgt nach geforderter Feuerwiderstandsdauer und Gebäudeklasse.
