Entstaubung für das Roboterschleifen bei der GRAMMER AG
Letzte Änderung: , Autor: ABSAUGWERK GmbH, Case Study
Beim automatisierten Schleifen und Polieren von Glas entstehen Flusen, Glasstäube und Polierpasten, die zuverlässig erfasst und gefiltert werden müssen. Für die GRAMMER AG entwickelte ABSAUGWERK eine zentrale Entstaubung für zwei Roboterschleifkabinen, die speziell auf den Dreischichtbetrieb sowie die Anforderungen des Brand- und Explosionsschutzes ausgelegt ist.
Sichere Stauberfassung bei der Glasbearbeitung
Die GRAMMER AG zählt zu den weltweit führenden Herstellern von Fahrer- und Passagiersitzen für Nutzfahrzeuge, Lkw, Busse und Bahnen. Im Bereich Automotive beliefert das Unternehmen namhafte Fahrzeughersteller und Systemlieferanten. Für die Bearbeitung von Glasblenden eines deutschen Automobilherstellers wurde eine Absauglösung benötigt, die den beim Schleifen und Polieren entstehenden Staub zuverlässig erfasst.
Während des Polierprozesses entsteht ein Staubgemisch aus Flusen, Polierpaste und Glaspartikeln. Glasstäube besitzen krebserregende Eigenschaften und können die Gesundheit der Mitarbeiter sowie die Produktionsumgebung beeinträchtigen. Um die Staubbelastung dauerhaft zu reduzieren, richtete GRAMMER zwei separate Arbeitskabinen für das Roboterschleifen ein. Die Absauganlage sollte beide Kabinen zuverlässig versorgen und einen sicheren Dreischichtbetrieb ermöglichen.
Anforderungen an die Staubabsaugung
Die Absauglösung sollte die Kabinenluft kontinuierlich reinigen und die beim Schleifen entstehenden Glasstäube, Flusen und Polierpasten sicher abscheiden. Gleichzeitig waren lange Filterstandzeiten, ein geringer Wartungsaufwand sowie die Einhaltung der geltenden Arbeitsschutzvorschriften wichtige Anforderungen.
Da Glasstaub nicht nur gesundheitsschädlich, sondern auch leicht entzündlich und explosionsfähig sein kann, musste das Anlagenkonzept zusätzlich den Anforderungen des Brand- und Explosionsschutzes entsprechen.
Zentrale Entstaubung für zwei Schleifkabinen
ABSAUGWERK entwickelte eine zentrale Entstaubung für zwei Roboterschleifkabinen. Der Staub wird über drei Absaughauben direkt innerhalb der Kabinen erfasst und der Entstaubungsanlage zugeführt. Ein vorgeschalteter Grobpartikelabscheider entfernt zunächst größere Partikel und Funken, bevor die Luft die weiteren Filterstufen durchläuft.
Für die Feinfiltration kommen spezielle HEPA H14 Filter zum Einsatz, die für die zuverlässige Abscheidung der feinen Glasstäube ausgelegt sind. Die gereinigte Luft wird anschließend im energiesparenden Umluftbetrieb wieder in die Produktionshalle zurückgeführt.
Mehrstufiges Filtersystem für den Dreischichtbetrieb
Zum Einsatz kommt ein Entstauber der Serie S 4000 mit einer Motorleistung von 7,5 kW und einer maximalen Luftleistung von 8.500 m³ pro Stunde. Insgesamt 48 antistatische Schlauchfilter wurden für den dauerhaften Dreischichtbetrieb ausgelegt. Ein Vorabscheider schützt die Filter vor Beschädigungen durch Grobpartikel oder Späne und erhöht die Filterstandzeit.
Die automatische Jet Pulse Filterabreinigung sorgt für eine kontinuierliche Reinigung der Filterelemente und trägt zu einem wirtschaftlichen Anlagenbetrieb bei.
Brand- und Explosionsschutz für Glasstäube
Da Glasstäube leicht entzündlich und explosionsfähig sein können, wurde die Entstaubungsanlage mit einem mehrstufigen Brandschutzkonzept ausgestattet. Dazu gehören spezielle Filterbeschichtungen, Funkensensoren sowie eine Pulverlöscheinrichtung. Die Anlage erfüllt damit die Anforderungen der geltenden DIN Normen und der gesetzlichen ATEX Richtlinien.
Zusätzlich reduzieren ein innovatives Schallschutzkonzept sowie geringe Strömungswiderstände innerhalb der Anlage den Energieverbrauch und sorgen für einen leisen Betrieb.
Über ABSAUGWERK
Mit über 200 Jahren gemeinsamer Erfahrung in der Absaugtechnik entwickelt die ABSAUGWERK GmbH Absauganlagen für anspruchsvolle Industrieprozesse. Das Portfolio umfasst unter anderem Entstauber, ATEX Entstauber, Nassabscheider, Rauchfilter, Ölnebelabscheider sowie komplette Hallenabsaugsysteme. Durch die individuelle Planung von Erfassung, Rohrsystem und Filtertechnik entstehen Anlagenkonzepte, die auf den jeweiligen Fertigungsprozess abgestimmt sind.
Im Bereich Explosions- und Brandschutz zählt ABSAUGWERK zu den wenigen Anbietern, die die gesetzlichen Anforderungen vollständig erfüllen und einen sicheren Anlagenbetrieb gewährleisten können. Mit langjährigem Know-how entwickelt und realisiert das Unternehmen individuelle Sonderlösungen für Unternehmen unterschiedlichster Branchen.

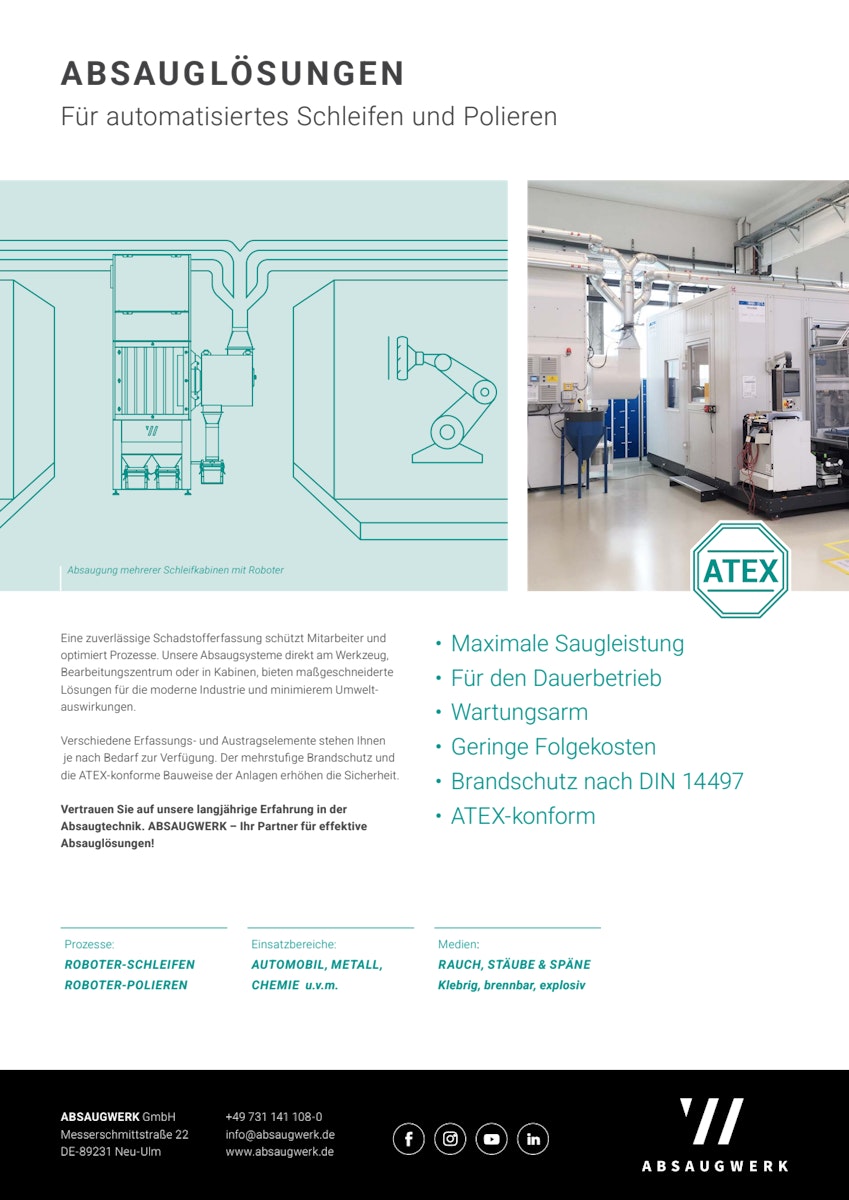

PDF-Dokument
Beim automatisierten Schleifen und Polieren entstehen Glasstäube, Flusen und Polierpasten, die sicher aus der Kabinenluft entfernt werden müssen. Die Broschüre stellt die Entstaubungslösung von ABSAUGWERK für Roboterschleifkabinen mit mehrstufiger Filtertechnik, ATEX konformer Ausführung und integriertem Brand- und Explosionsschutz vor und fasst die wichtigsten technischen Merkmale der Anlage zusammen.
