PK | 150 x 150 bis 1000°CBESCHREIBUNGWeltweit erstes zuverlässig funktionierendes Luftheizelement bis 1000 °C im Formfaktor 150 x 150 mm basierend auf Widerstandselementen. Der Einsatz ist dabei nicht auf reine Lufterwärmung beschränkt, sondern wird im Sonderanlagenbau erfolgreich in den Bereichen Abgasbehandlung und der Erwärmung von Industriegasen eingesetzt.Durch den standardisierten Formfaktor ist die Fertigung ab Stückzahl 1 möglich. Für Luftmengen von 50–1000 m³/h sind je nach Anwendung Leistungen bis zu 50 kW je Element in allen Spannungsstufen und Verschaltungen erhältlich. Größere Volumendurchsätze und Leistungen sind durch die Kombination mehrerer Heizelemente möglich.Da ausschließlich nicht-brennbare keramische Trägermaterialien verwendet werden, sind höchste Sicherheitsstandards hinsichtlich des Brandschutzes und der Reduzierung von Einsatzrisiken erreichbar; unter anderem werden beispielsweise die Vorgaben der UL 94 V-0 Brennbarkeitsklasse erfüllt.

Heizpatronen ohne Metallmantel Typ PKBESCHREIBUNGHeizpatronen ohne Metallmantel, Heizwendel in mehrere achsparallele Bohrungen eingezogen, mit steckbaren Anschlusskopf. Heizwendel durch verdrehsichere Stirnseite gegen Herausfallen gesichert.

Spiralheizregister Typ HRBESCHREIBUNGHeizregister mit offenen Heizwendeln in Keramik oder Mikanit gelagert und mit korrosionsgeschütztem Blechgehäuse. Betrieb ausschließlich mit vor- oder nachgeschaltetem Gebläse möglich.

Elektro-Lufterhitzer Typ HRRBESCHREIBUNGKanallufterhitzer mit einem Gehäuse aus verzinktem Stahlblech, mit Flanschen und eingebauten Ripppenrohrheizkörpern Typ RHR.

Rippenrohrheizkörper Typ RHRBESCHREIBUNGRippenrohrheizkörper sind Heizelemente des Typs RHK, deren Oberfläche zu Erwärmung von Gasen durch ein hochkant abgewickeltes Band vergrößert ist. Bei hoher Leistung ergeben sich geringere Oberflächentemperaturen und kürzere Heizkörper.

Flanschheizkörper Typ FHBESCHREIBUNGFlanschheizkörper mit hoher Leistung und/oder geringen Oberflächenbelastungen

Einschraubheizkörper Typ EHKBESCHREIBUNGElektrisches Heizelement bestehend aus haarnadelförmig gebogenen Rohrheizkörpern, die in einem Schraubkopf G 1 1/2 eingelötet oder eingeschweißt werden und mit Regler und/oder Begrenzerkombinationen geliefert werden können.

Stahlplattenfestwiderstände Typ EPHBESCHREIBUNGStahlplattenfestwiderstände (EPH-S) werden aus hitzebeständigen Stahl hergestellt. Die Widerstandswerte der Einzelelemente sind temperaturabhängig und der Temperaturkoeffizient höher als bei klassischen drahtgewickelten Leistungswiderständen der Serie ALW jedoch wesentlich kleiner als bei Gusswiderständen. Die Bauform dieser Leistungswiderstände ist eine Ableitung der Türk+Hillinger Plattenheizung Typ EPH, welche bei Heizleistungen bis 1 Megawatt für Anwendungen konzipiert ist, die eine hohe elektrische Leistung und Robustheit erfordert. Neben der klassischen Anwendung als Heizung oder Chopperwiderstand kann die Bauform auch für Strombegrenzung, Entladung, als Crowbar, FRT, LVRT, Not-Aus, Belastungs-, Anlass-, Dauervor-, Brems- oder Filterwiderstand genutzt werden.Das Energieaufnahmevermögen der ab Lager verfügbaren EPH-S liegt zwischen 50 und 70 kJ (= kWs) bei einer Temperaturerhöhung von 300°K an ruhender Luft. Die mittlere thermische Zeitkonstante beträgt 100 Sekunden. Durch die Variation verschiedener Einzelstahlplattenwiderstandselemente kann eine großer Bereich von Leistungen, Energieaufnahmevermögen und Ohmwerten abgedeckt werden.

Brems-und Leistungswiderstände Typ ALWBESCHREIBUNGVerdichteter Widerstand mit rechteckigem Querschnitt, teilweise mit Kühlrippen, zur Vernichtung der Leistungsspitzen beim Einsatz von elektronischen Drehzahlsteuerungen. Lieferung von Mehrfachmodulen ist ebenfalls möglich.Lieferbar mit Schutzart IP 20, IP 54 auf Wunsch Anschlusskasten IP 64.Auch in eigensicherer Ausführung erhältlich.

Temperatursensoren Typ TEBESCHREIBUNGEine robuste Bauweise, eine miniaturisierte und feuchtigkeitsgeschützte Anschlusshülse sowie schnelle Ansprechzeiten bieten die Mantelthermoelemente Typ TE. Wahlweise in isolierter oder geerdeter Ausführung lieferbar. Ausgleichsleitungen sind vorzugsweise PTFE-isoliert und mit einem Drahtgeflechtsschlauch versehen.

Hohlpatrone Q-Serie Typ HPQBESCHREIBUNGDie Hohlpatronen der HPQ-Serie sind eine Weiterentwicklung der konventionellen Türk+Hillinger Hohlpatronen Typ HP. Die Hohlpatronen der HPQ-Serie bestehen aus einer massearmen Hochleistungsrohrpatrone Typ RP/RPZ, die in eine Nut eines zylindrischen Hohlkörpers eingewendelt wird. Die Hohlpatrone ist optional mit oder ohne Thermoelement lieferbar.VORTEILEKompaktes und robustes Bauteil mit geringen WandstärkenPräzise LeistungsverteilungKundenspezifische AusführungenHohe ReproduzierbarkeitEngste Toleranzen

Hohlpatronen Typ HPBESCHREIBUNGDie Hohlpatrone besteht aus einer massearmen Hochleistungs-Rohrpatrone Typ RP, RPT, die auf einen zylindrischen Körper aufgewendelt ist. Der innere Durchmesser hat eine genaue Maßtoleranz. Die Hohlpatrone ist mit oder ohne Thermoelement lieferbar.

Leichtverdichtete Heizpatronen Typ PMVBESCHREIBUNGMetallummantelte Heizpatrone mit Außenmantel aus Chromnickelstahl. Gegenüber herkömmlichen Heizpatronen mit gleichen Abmessungen und Leistungen höhere Beständigkeit gegen mechanische Beanspruchung sowie höhere Lebensdauer. Geeignet zur Beheizung fester und flüssiger Medien.

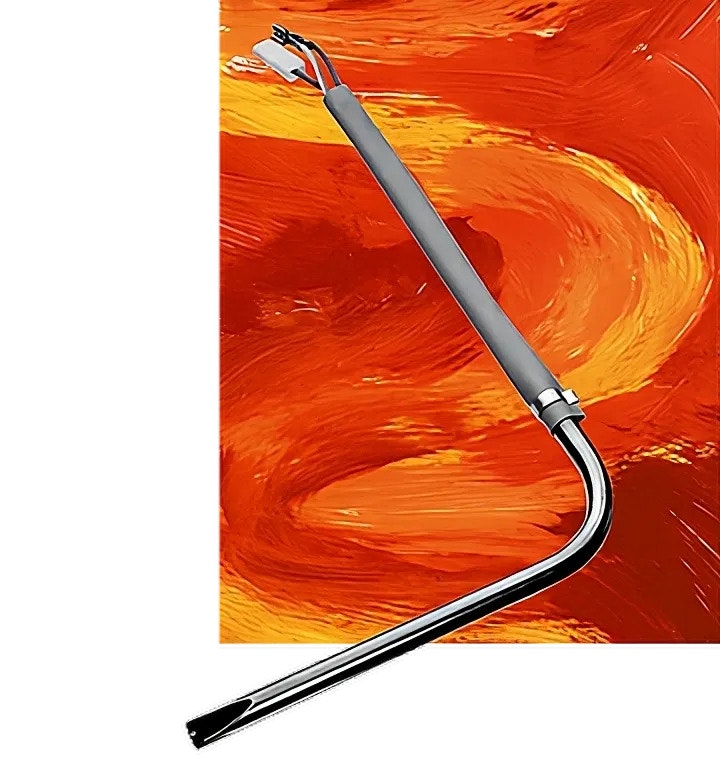

Verdichtete Heizpatrone Typ PMVABESCHREIBUNGMetallummantelte Heizpatrone mit Außenmantel aus Chromnickelstahl. Isolationsmaterial hochverdichtetes Magnesiumoxid. Einseitige Anschlussausführung. Isoliert ausgeführte Anschlussleitungen und feuchtigkeitsdichter Abschluss.

Automotive-Hochleistungsheizpatronen HLPABESCHREIBUNGLeistungsstarke Heizpatrone für Thermostate oder zum Vorwärmen von Öl oder Benzin. Die hohe Kompaktheit ermöglicht eine hohe Flächenbelastung, d. h. maximale Leistung auf kleinstem Raum.

Elektrische Weichenheizung Typ RKWBESCHREIBUNGKomplett anschlussfertige Heizeinrichtung für Eisenbahnweichen, bestehend aus Flachrohrheizkörpern des Typs RKF. Für alle Standard-Schienenprofile S 49, S 54, UIC 60 und andere. Komplette Verschlussheizungen.

Flexibler Rohheizkörper Typ FLEXBESCHREIBUNGDer FLEX ist ein robuster Rohrheizkörper, mit sehr guten thermischen Eigenschaften, der frei von Hand gebogen werden kann. Alle FLEX werden einer Stückprüfung nach DIN EN 60335 (VDE 0700) unterzogen.

Flachheizkörper Typ FLCBESCHREIBUNGFlachheizkörper mit einem Aussenmantel aus CrNi-Stahl mit eingebauten Rohrheizkörpern Typ RHK.

Flachrohrheizkörper Typ RKFBESCHREIBUNGVerdichteter und metallummantelter Heizkörper mit flachovalem Querschnitt; ein-, zwei- oder dreipolige Anschlussstifte auf einer oder beiden Seiten. Mantelmaterial: CrNi-Stahl. Heizleiter: Chromnickeldraht NiCr 8020 oder andere NiCr-Legierungen. Isoliermaterial: Reines Magnesiumoxid

Rohrheizkörper Typ RHKBESCHREIBUNGMetallummantelte verdichtete Rohrheizkörper, lieferbar in gerader und gebogener Ausführung. Anschlüsse nach DIN 44874 Teil 2 in verschiedenen Ausführungen.

PTC Heizelemente Typ HLPRBESCHREIBUNGHeizelemente in Patronenform oder Sonderbauform (z.B. HPA) bestückt mit selbstregelnden Widerstandselementen.

Hochleistungsheizpatronen Typ HLPBESCHREIBUNG Metallummantelte Hochleistungsheizpatrone mit geschliffenem Außenmantel aus CrNi-Stahl. Spezieller Aufbau und hohe Verdichtung ermöglichen eine extrem hohe Oberflächenbelastung, d.h. die Unterbringung großer Leistung auf kleinstem Raum. Auch UL approbiert erhältlich.

Rohrwendelpatronen Typ RPBESCHREIBUNGMassearme, hochverdichtete Heizelemente, mit denen bei geringem Platzbedarf eine sehr hohe Leistung untergebracht wird. Sie sind mit oder ohne eingebautem Thermoelement lieferbar.
