Montagesysteme koppeln Solarmodule mechanisch an Dachfläche, Fassade oder Freifläche. Die Unterkonstruktion nimmt Lasten auf und leitet sie in Sparren, Trapezblechtafeln oder Fundamente weiter. Bei Wind zählen Sogkräfte, bei Schnee die Flächenlast. Maßgebend ist eine prüfbare Statik. Für Photovoltaik und Solarthermie ist die Ausrichtung entscheidend, da bereits wenige Grad Abweichung Ertragsverluste verursachen.

Komponenten, Kinematik und Montageablauf

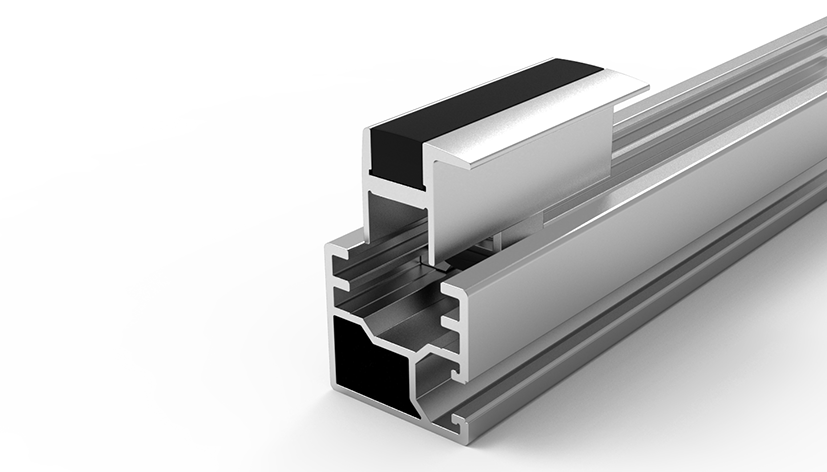

Bei Schrägdächern greifen Dachbefestigung und Profilanbindung ineinander. Dachhaken oder Stockschrauben übertragen Kräfte in die Tragkonstruktion. Montageschiene und Montageprofil tragen den Modulrahmen, während eine Halterung die Klemmlage fixiert. Klicksystem und Klickwerk rasten formschlüssig ein, und die Schraubverbindung klemmt kraftschlüssig nach. Das System kompensiert Toleranzen über Höhenausgleich und Seitenverstellung. Beispiel: Bei 35-mm-Modulrahmen begrenzt eine definierte Klemmzone die Auflagefläche und senkt das Risiko von Mikrorissen.

• Kabelführung: Kabelclip und integrierte Kabelführung halten DC-Leitungen entlang der Schiene.
• Justierung: Seitenverstellung richtet Felder parallel zum Ortgang aus.
• Dachmontage: vorpositionierte Haken reduzieren Suchzeiten auf der Baustelle.

Bauarten für Dach, Gelände und Gebäudehülle

Auf Flachdächern stützen Aufständerung und Ballastierung das Feld gegen Windsog. Die Flächenpressung verteilt sich über Matten oder Wannen. Eine Dachdurchdringung entfällt oft. Das senkt das Leckagerisiko, erhöht jedoch die Anforderungen an die Tragreserve durch den Ballast. Für Bitumen sind saubere Trennlagen wichtig, weil punktuelle Reibung Nähte schädigen kann. Freiflächenanlagen verwenden Rammpfosten oder Betonfundamente. Ein Geländer markiert den Wartungsweg bei Reihenanlagen. Anwendungsfall: Bei 20° Neigung begrenzen Querverbände den Wartungsaufwand durch eine steife Feldgeometrie.

Werkstoffe, Detailausbildung und Schadensbilder

Edelstahl widersteht Lochfraß in kritischen Atmosphären. Aluminium senkt die Masse bei langen Spannweiten zwischen Konsolen. Kontaktkorrosion bleibt kritisch, daher trennen Isolierlagen Metalle an Übergängen zur Dachhaut. Bei Ziegeldächern reduziert eine angepasste Auflagergeometrie Ziegelbruch, weil Kantenpressungen abfallen. Ein funktionierendes Regenwassermanagement hält Abflüsse frei. Bei Gründächern schützt ein Grundset die Dachbegrünung und erhält die Dämmleistung unter Punktlasten. Beispiel: Eine 10-mm-Gummigranulatmatte als Trennlage reduziert Schubspitzen auf Bitumenbahnen beim thermischen Längenausgleich.

Auslegung, Planungstools und Auswahlcheckliste

Vor der Bestellung legt eine Vermessung Rastermaß und Sparrenlage fest. Danach liefert eine Lastberechnung die erforderliche Anzahl an Befestigungspunkten für Wind- und Schneezonen nach DIN EN 1991-1-4. Planungssoftware gibt Stückzahlen aus, wobei ein Update des Modultyps oft Klemmlängen und damit Profilstärken verändert. In Großanlagen beschleunigt die Quermontage den Baufortschritt, weil Modulreihen quer zu Profilachsen greifen. Das Servicenetz des Installationsbetriebs stützt die Verantwortung bei Sonderlösungen wie Gauben oder versetzten Firstlinien im Einfamilienhaus.

1. Dachtyp: Ziegelart, Trapezblech oder Bitumen bestimmen Dichtungskonzept und Schraubpunkte.
2. Modulgröße: Länge und Breite legen Klemmbereiche am Modulrahmen fest.
3. Befestigungslösung: Durchdringung versus Auflast steuert Aufbauhöhe und Auflagefläche.
4. Anpassungsfähigkeit: Langlöcher erlauben Nachlauf für thermische Dehnung ohne Versatz.

Energiewende-Projekte verlangen reproduzierbare Montagegeschwindigkeit, doch sie entsteht erst durch saubere Schnittstellen zwischen Profilen, Klemmen und Verkabelung. Wo Bauteile spielfrei greifen, sinkt die Nacharbeit auf dem Dachfeld spürbar. Entscheidend ist nicht die Menge der Teile, sondern deren Passgenauigkeit im Systemverbund.
