Vision Systeme Anbieter – Vergleich

Vision-Systeme gehören in der industriellen Automatisierung zu zentralen Sensorplattformen für die Fertigungskontrolle. Optische Sensorik erfasst Bilddaten, Algorithmen leiten daraus Prüfentscheidungen ab. Hardware, Beleuchtung und Software arbeiten in einer definierten Messkette zusammen. Bei Linientaktung im Sekundenbereich verarbeitet die Elektronik die Daten synchron zur Produktionslinie.

Grundaufbau und Signalfluss

Bei wechselndem Lichtverhältnis stabilisiert eine definierte Beleuchtung die Kontraste vor der Bildaufnahme. Eine Industriekamera digitalisiert das Szenenbild über Optik und Sensorfläche in Rohpixelwerte. Ein Trigger legt den Aufnahmezeitpunkt fest. Präzise Triggerung trennt verwertbare Stichproben von Bewegungsunschärfe. Bei Vibrationen hält eine mechanische Entkopplung den Kamerablickwinkel trotz Materialfluss stabil.

Nach der Aufnahme zerlegt die Pipeline die Daten in Verarbeitungsschritte: Filterung reduziert Rauschen, Segmentierung trennt Objektflächen vom Hintergrund, Merkmalsextraktion verdichtet Konturen oder Kantenlängen. Die Recheneinheit muss Rechenleistung und Speicherbandbreite ausbalancieren. Bei Bildraten über 60 fps zählt jede Millisekunde. Eine schnelle Echtzeit-Ausführung stützt die Taktbindung. Ein einfacher Schwellenwert-Algorithmus ist schnell, anspruchsvolle Oberflächenstrukturen erfordern jedoch robuste Modelle.

Anwendungen entlang der Fertigung

Wo Teile lagevariabel einlaufen, berechnet das System Koordinaten für die Positionierung und übergibt sie an die Roboterachsen. Das Robotersystem greift lagerichtig oder korrigiert Einlegepositionen vor dem Fügen. Entscheidend ist eine deterministische Schnittstelle zur Steuerung, wichtiger als reine Rechenleistung. In der Qualitätssicherung klassifiziert die Objekterkennung Gutteile und Ausschuss anhand definierter Merkmale wie Lochbild oder Kantenausbruch. Beispiel: Bei Metallstanzteilen prüft das System die Maßhaltigkeit innerhalb eines 300 ms-Fensters pro Teil.

Für die Identifikation liest die Kamera Codes und Klarschrift direkt auf dem Bauteil. Barcode-Decoder decken lineare Symbologien ab, während Datamatrix auch bei kleinen Modulen arbeitet. Die Zeichenlesung nutzt OCR (Optical Character Recognition) für alphanumerische Seriennummern trotz Reflexen oder Lackstruktur. Die Anwesenheitskontrolle beurteilt Montagezustände anhand erwarteter Konturenfolgen und Farbfelder im definierten Sichtfeld. Entscheidend ist eine stabile Ausleuchtung, nicht die Datenmenge.

Systemtypen im Vergleich

Spezifikationen für Auswahl und Integration

Nicht jeder Automatisierungsgrad verträgt dieselbe Architektur. Erstens erfordert eine linientaktgebundene Inspektion kurze Latenzen im Prozessorpfad. Zweitens verlangt die Roboterführung reproduzierbare Kalibrierparameter der Optik-Sensorik-Kette. Drittens benötigt die Anbindung an die Automatisierungstechnik definierte Telegrammzeiten je Schnittstelle, etwa Profinet oder EtherCAT. Schutzarten nach IEC 60529 unterscheiden Laboraufbau und Produktionsumgebung bei Staub oder Feuchtigkeit. Eine konsistente Stichprobe entsteht nur, wenn Sensortrigger und Fördergeschwindigkeit synchron laufen.

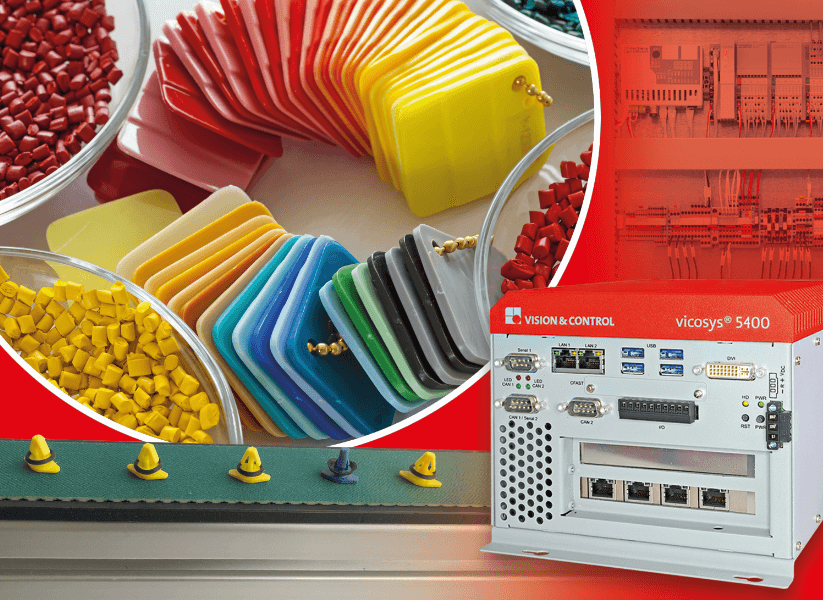

Bei komplexer Geometrie erhöht 3D-Vision die Messstabilität durch Tiefeninformationen. Dabei steigen Datenrate und Speicherbedarf deutlich. Entwickler bewerten deshalb nicht nur den Algorithmusvorrat der Softwarebibliothek, sondern auch den Debug-Zugriff auf Rohbilder samt Zeitstempel zur Ursachenanalyse in der Montageprüfung. Integrierte Intelligenz in Smart-Kameras reduziert die Entwicklungsarbeit bei Standardprüfungen, während PC-Plattformen Zusatzfunktionen wie parallele Klassifikation und Code-Lesung ohne Taktverlust ermöglichen.
