Kompakte Leistungssteckverbinder / PowerConnectors

Jede Branche steht bei Leistungssteckverbindern vor zahlreichen Herausforderungen. Ein fehlerhaftes Verbinden der Stecker kann zu Ausfällen führen. Auch das unbeabsichtigte Lösen von Anschlüssen oder andere Montagefehler können gefährliche Funktionsstörungen verursachen – beispielsweise bei sicherheitsrelevanten Systemen wie Fahrzeugbremsen.Gleichzeitig führt das kontinuierliche Daten- und Funktionswachstum dazu, dass auf Leiterplatten immer mehr Elektronik bei geringerem Platzbedarf untergebracht werden muss. Die Forderung nach immer kleineren Komponenten bei gleichzeitig steigender Leistungsdichte stellt Entwickler häufig vor ein Dilemma: kompakte Bauformen müssen hohe Ströme sicher und zuverlässig übertragen.

Die Leistungssteckverbinder lösen diese Herausforderungen mit durchdachten Gehäusemerkmalen der bewährten Mini-Power- und Micro-Power-Steckverbindersysteme. Kodierungen verhindern Fehlverbindungen und sorgen für eine eindeutige Zuordnung der Steckpartner. Das moderne, kompakte Design ermöglicht erhebliche Platzeinsparungen und unterstützt eine hohe Packungsdichte auf der Leiterplatte.

Zudem reduziert die sehr niedrige Einsteckkraft die Bedienerermüdung deutlich. Dies ist insbesondere bei Anwendungen von Vorteil, bei denen zahlreiche Steckverbinder mit hohen Pinzahlen montiert und wiederholt gesteckt werden müssen. Die Kombination aus kompakter Bauform, unterschiedlichen Rastermaßen, hoher Stromtragfähigkeit und flexiblen Lötverfahren macht die Power Connectors zu einer vielseitig einsetzbaren Lösung für moderne Leistungs- und Elektronikanwendungen.

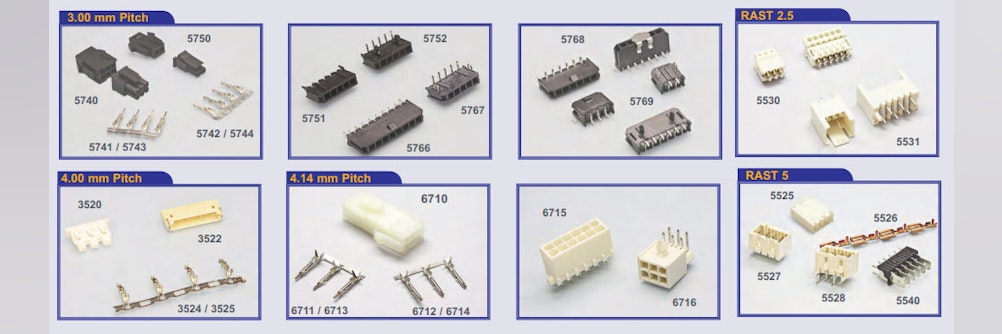

Für Anwendungen von 3 A bis 23 A und von 2 bis 24 Polen sind die Power Connectors in verschiedenen Rastermaßen von 2,50 mm über 3,00 mm, 3,50 mm und 4,20 mm bis 5,70 mm lieferbar. Für die Platinenmontage stehen je nach Ausführung die Lötverfahren SET, THR und THT zur Verfügung.

Merkmale

• Mechanische Kodiermöglichkeiten
• Optimale Kontaktpositionssicherung
• Kontakt mit sehr geringer Steckkraft
• Formschlüssige Verriegelung mit Schutz vor Verhaken von Kabeln
• Vollständig isolierte Kontakte

Einsatzbereiche

• Luftfahrt und Verteidigung
• Automotive
• Verbraucheranwendungen
• Industrielle Anwendungen
• Gesundheitswesen
• Solid State Lighting (Festkörper-Beleuchtung)
• Telekommunikation/Vernetzung

Anfragen unter:

jens.urbahn@conectronics.de
