Auswahl von Steckverbindern: Worauf es ankommt?

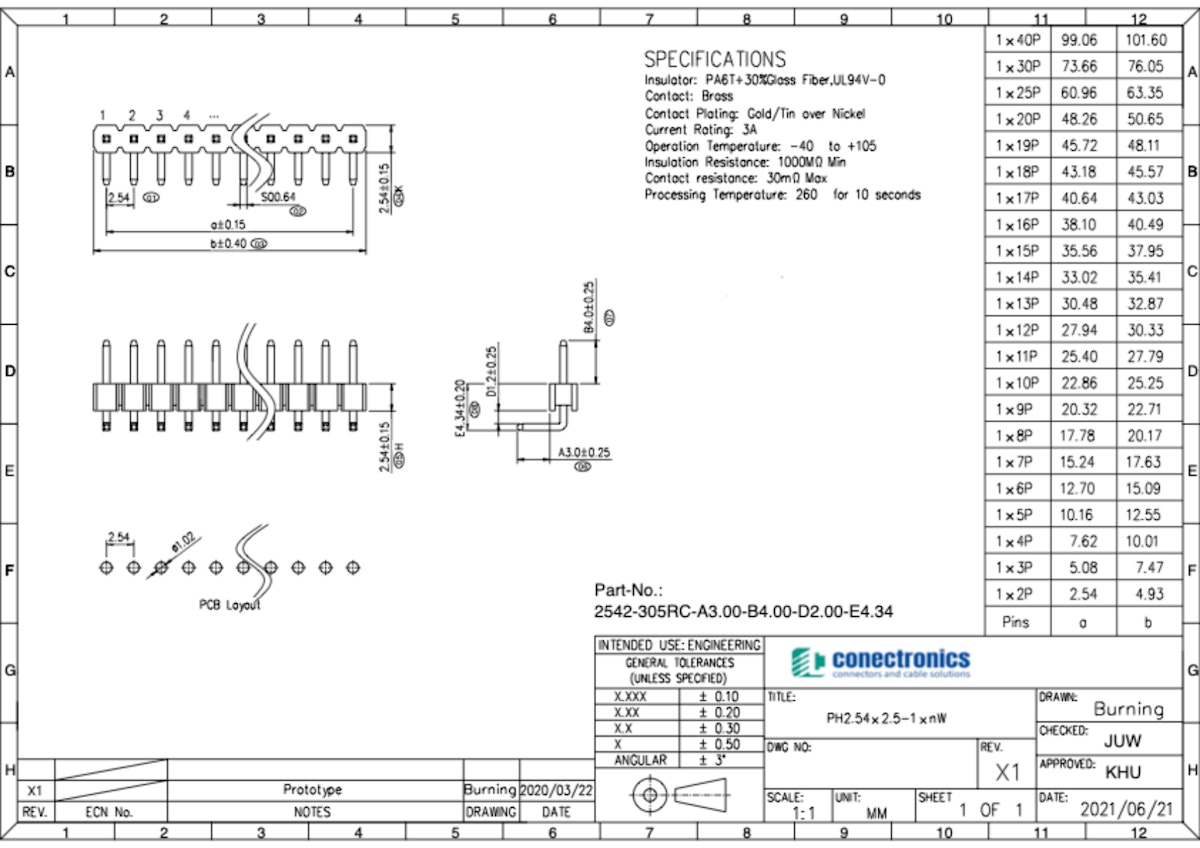

Vorgehensweise bei der Auswahl von Steckverbindern

Die Auswahl eines geeigneten Steckverbinder Systeme erfolgt in mehreren Schritten:

• Anforderungsanalyse: Zunächst müssen die elektrischen, mechanischen und umgebungsbezogenen Anforderungen genau definiert werden.
• Systemintegration: Der Steckverbinder muss zur Gesamtkonstruktion passen, einschließlich Platzverhältnissen, Montageart und Schnittstellen.
• Herstellerrecherche und Musterprüfung: Vergleich von verfügbaren Produkten, Einholung technischer Daten und ggf. Tests mit Mustern.
• Zuverlässigkeitsbewertung: Simulationen und Tests zur Beurteilung von Langzeitverhalten, z. B. unter thermischen oder mechanischen Belastungen.

Hauptkriterien für die Auswahl

Bei der Auswahl von Steckverbindern müssen folgende Hauptkriterien berücksichtigt werden:

Elektrische Anforderungen

• Stromtragfähigkeit: Maximale Stromstärke pro Kontakt.
• Spannungsfestigkeit: Die Isolation muss für die Betriebsspannung ausgelegt sein.
• Kontaktwiderstand: Niedriger Widerstand ist entscheidend für Effizienz und Wärmeentwicklung.

Mechanische Eigenschaften

• Polzahl und Rastermaß: Bestimmen Größe und Anzahl der Verbindungen.
• Steckzyklen: Lebensdauer in Bezug auf Häufigkeit des Steckens und Ziehens.
• Verriegelungssysteme: Schutz vor unbeabsichtigtem Lösen.
• Montageart: Löt-, Crimp-, Federzuganschluss etc.

Umgebungsbedingungen

• Temperaturbereich: Betriebs- und Lagertemperaturen müssen abgedeckt werden. THR, oder SMT Lötverfahren. Hochtemperatur Isolierkörper, beispielsweise LCP, 260°C, max 10sec., oder PA6T 260°C, max 5 sec.
• Feuchtigkeit / Korrosion: Anforderungen an Schutzart (IP-Schutzklassen).
• Vibrationen und Stöße: Mechanische Stabilität, insbesondere in Automobil- oder Industrieanwendungen.

Normen und Zulassungen

• Einhaltung relevanter Normen (z. B. IEC, UL).
• Branchenspezifische Anforderungen (z. B. Automotive, Medizintechnik).

Besondere Aspekte bei der Auswahl

• EMV-Anforderungen (elektromagnetische Verträglichkeit): Schirmung kann notwendig sein.
• Miniaturisierung: In modernen Anwendungen werden immer kleinere Bauformen benötigt.
• Modularität: Systeme mit verschiedenen Kombinationen aus Kontakten, Gehäusen und Verriegelungen.
• Kosten-Nutzen-Verhältnis: Technisch notwendige Anforderungen sollten wirtschaftlich realisierbar sein.

Fazit

Die Auswahl eines geeigneten Steckverbinders ist ein komplexer technischer Entscheidungsprozess, der sowohl elektrische als auch mechanische und umgebungsbedingte Kriterien umfasst. Fehler bei der Auswahl können zu Ausfällen, Sicherheitsproblemen oder hohen Wartungskosten führen. Eine systematische Herangehensweise und die Einbindung relevanter Fachbereiche (z. B. Konstruktion, Einkauf, Qualitätssicherung) ist unerlässlich für eine dauerhaft zuverlässige Verbindungstechnik.
