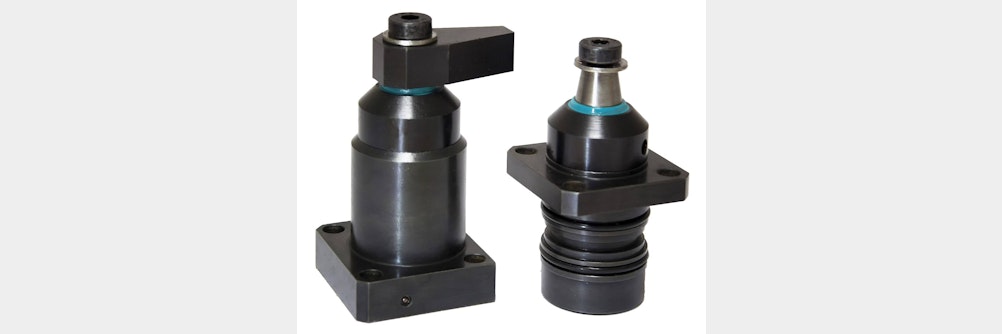

Kompakt-#Schwenkspanner als Einsteck- und Aufbauversion

Artikel, letzte Änderung: , Autor : Christof

Kompakt-#Schwenkspanner als Einsteck- und Aufbauversion

Dieser Schwenkspanner ist einbaukompatibel zu Kompakt-Hebelspannern.
Er ist als Einsteck- und Aufbauversion erhältlich.

Kompakt-Schwenkspanner, Hydraulisch, max. 230 bar, doppelt wirkend


  • Mechanisch unempfindlich
  • Geringer Platzbedarf
  • Einfacher Spannhebel
  • Flansch- und Einsteckausführung
  • Spielfreie und präzise Führung
  • Mit optionaler Kegelhülse

Diese Schwenkspanner sind Zugzylinder, bei denen mittels einer Druckbeaufschlagung auf der Kolben-

stangenseite die Drehbewegung des Kolbens erzeugt wird (Schwenkhub).

Nachdem die Schwenkbewegung vollzogen ist, wird der eigentliche Spannhub eingeleitet. Schwenk- und Spannhub ergeben den Gesamthub.

Zur einfacheren Herstellung eigener Spannarme werden Konushülsen angeboten.

Die Bauformen werden auch als Aufbau- und Patronenversionen bezeichnet.
