Europaklemmen: Rastermaß und Drahtschutz als entscheidende Auswahlkriterien

Unterschiedliche Rastermaße für vielfältige Anwendungen!

Das Rastermaß beschreibt den Abstand zwischen den Mittelpunkten benachbarter Klemmen. Es bestimmt damit maßgeblich, wie kompakt eine Anschlusslösung aufgebaut werden kann und welche mechanische Kompatibilität mit Leiterplatten oder anderen Komponenten gegeben ist.

Europaklemmen sind unter anderem in folgenden Rastermaßen erhältlich:

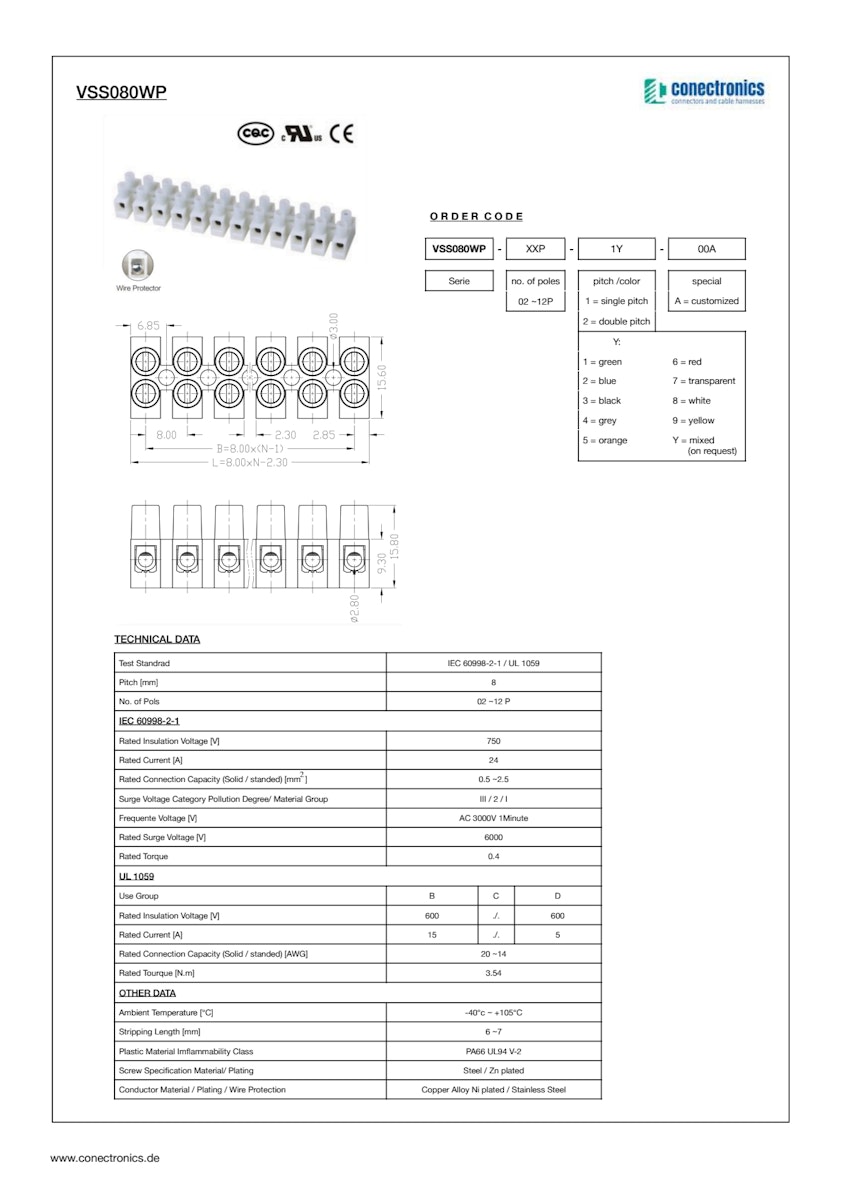

• 8,0 mm: Die kompakte Bauweise eignet sich für Anwendungen, bei denen der verfügbare Bauraum begrenzt ist. Gleichzeitig ermöglicht das Raster ausreichend Abstand zwischen den Anschlüssen.
• 10,0 mm: Ein häufig eingesetztes Rastermaß, das einen guten Kompromiss zwischen kompakter Bauform und einfacher Verdrahtung bietet.
• 11,5 mm: Dieses Rastermaß schafft zusätzlichen Platz zwischen den Anschlüssen und kann insbesondere bei größeren Leitungsquerschnitten oder höheren Anforderungen an die Verdrahtung interessant sein.
• 12,0 mm: Das 12-mm-Raster bietet eine großzügige Anschlussgeometrie und erleichtert dadurch die Montage und Verdrahtung. Es ist für zahlreiche industrielle Anwendungen geeignet.
• 13,5 mm: Mit dem größeren Abstand steht noch mehr Platz für Anschluss und Werkzeug zur Verfügung. Das kann bei größeren Leitern oder anspruchsvolleren Einbausituationen Vorteile bieten.
• 14,5 mm: Das vergleichsweise große Rastermaß ermöglicht eine übersichtliche und gut zugängliche Verdrahtung. Es kommt insbesondere dort infrage, wo eine kompakte Anordnung weniger wichtig ist als komfortables Anschließen.

Die Wahl des Rastermaßes sollte immer auf die vorhandene Leiterplatte, den benötigten Leitungsquerschnitt, die Platzverhältnisse und die geforderten elektrischen Eigenschaften abgestimmt werden.

Mit oder ohne Drahtschutz?

Ein weiteres wesentliches Unterscheidungsmerkmal ist die Ausführung der Anschlussstelle. Europaklemmen können mit oder ohne Drahtschutz ausgeführt sein.

Bei Varianten mit Drahtschutz wird der Leiter beim Anziehen der Klemmschraube geschützt. Der Drahtschutz verhindert, dass sich die Litze unmittelbar unter der Schraube verformt oder beschädigt wird. Besonders bei feindrähtigen Leitern kann dies die Kontaktqualität und die mechanische Sicherheit der Verbindung verbessern. Zudem erleichtert der Drahtschutz eine reproduzierbare Klemmung und trägt dazu bei, dass der Leiter zuverlässig in seiner Position gehalten wird.

Europaklemmen ohne Drahtschutz zeichnen sich dagegen durch einen einfacheren Aufbau aus. Sie können eine wirtschaftliche Lösung darstellen, wenn die verwendeten Leiter für die direkte Klemmung geeignet sind oder bereits entsprechend vorbereitet wurden. Je nach Anwendung kommen beispielsweise massive Leiter oder Leiter mit geeigneter Aderendbehandlung infrage.

Die passende Europaklemme auswählen!

Für die optimale Auswahl sollten daher mehrere Faktoren gemeinsam betrachtet werden: Rastermaß, Leitungsquerschnitt, Leiterart, Einbausituation und gewünschte Anschlusskomfort. Während kleinere Rastermaße eine platzsparende Konstruktion ermöglichen, schaffen größere Raster mehr Freiraum bei Montage und Verdrahtung. Der Drahtschutz wiederum kann insbesondere bei flexiblen und feindrähtigen Leitern einen wichtigen Beitrag zu einer zuverlässigen Verbindung leisten.

Europaklemmen bieten damit eine flexible Lösung für unterschiedlichste Anschlussaufgaben. Durch die Kombination verschiedener Rastermaße und Ausführungen mit oder ohne Drahtschutz lässt sich die Klemme gezielt an die jeweilige Anwendung und die Anforderungen der elektrischen Verbindungstechnik anpassen.
