Druckausgleichselement Edelstahl vs. Kunststoff: Auswahlkriterien

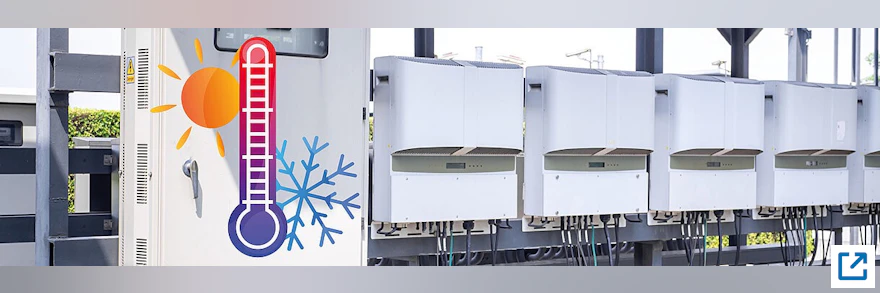

Ein Druckausgleichselement ist ein Bauteil, das über eine semipermeable Membran den Gasdruck in geschlossenen Gehäusen ausgleicht – zu unterscheiden von Ausdehnungsgefäßen der Heizungstechnik, die Flüssigkeitsvolumen puffern. Ein Druckausgleichselement Edelstahl unterstützt technische Einkäufer und Entwicklungsingenieure in Industrieautomation, E‑Mobility und Windkraft dabei, Kondensation in Außengehäusen zu vermeiden. Typischer Use Case: ein Außenschaltschrank mit Tag‑Nacht‑Schwankungen, in dem ein Membranventil den Gasdruck ausgleicht und die Schutzart nach DIN EN 60529 (z. B. IP67); für Hochdruck-/Heißwasserreinigung zusätzlich IP69K nach ISO 20653 erhält.

Rolle und Funktionsprinzip: Kondenswasserschutz und Gehäuseintegrität

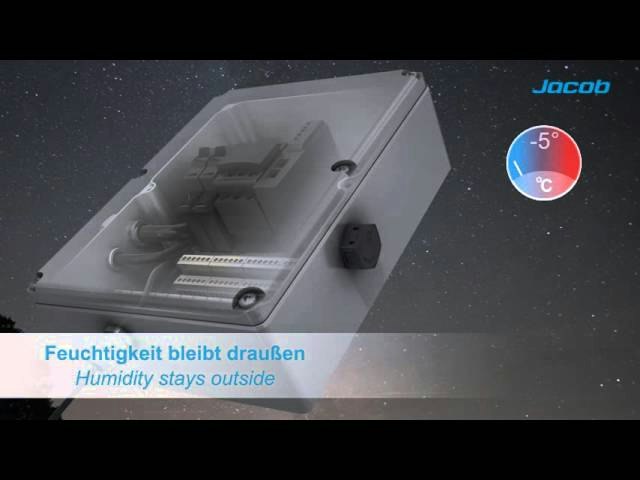

In geschlossenen Gehäusen führt ein Temperaturabfall zu Unterdruck. Bei einer Abkühlung um 30 K ergibt sich idealgasbasiert näherungsweise Δp ≈ −p·ΔT/T ≈ −100 mbar (bei 1 bar, 293 K). Ohne Druckausgleich belastet der Differenzdruck die Dichtungen und reduziert die Schutzart nach IEC 60529. Die semipermeable PES‑Membran (bei der High‑Airflow‑Variante T307 eine PTFE‑Membran) lässt Luft diffundieren, sperrt jedoch Wasser und Partikel. Die interne und externe Druckbalance bleibt erhalten. Der Taupunkt wird nicht unterschritten, und Kondenswasserbildung in typischen Außenschaltschränken mit täglichem ±30‑K‑Zyklus wird wirksam vermieden.

Materialauswahl: Edelstahl vs. Kunststoff unter realen Einsatzbedingungen

Die Wahl zwischen Edelstahl- und Kunststoff-Ausführungen richtet sich nach Chemikalienexposition, Reinigung und Temperaturprofil. In salzhaltigen, alkalischen oder desinfektionsmittelhaltigen Umgebungen (Offshore, Lebensmittelproduktion mit CIP/SIP) bietet V4A eine hohe Korrosionsbeständigkeit, geprüft nach DIN EN ISO 9227. Der nutzbare Temperaturbereich hängt weniger vom Grundkörper als von Membran und Dichtungswerkstoff ab und ist dem jeweiligen Datenblatt zu entnehmen. Ein Druckausgleichselement Edelstahl wird gewählt, wenn UV‑Stabilität, Schlagfestigkeit und Reinigungsbeständigkeit dauerhaft gefordert sind. PA empfiehlt sich für kostensensitive Innenanwendungen mit moderater Beanspruchung.

Technologische Merkmale und Auswahlkriterien der JDAE‑Serie

Die JDAE‑Serie nutzt ePTFE‑Membranen mit hohem Luftdurchsatz und Schutzarten bis IP69K (bei korrektem Einbau). Verfügbare Gewindegrößen sind M12×1,5, M16×1,5, M20×1,5 und M25×1,5. Die Varianten umfassen PA‑Ausführungen (JDAE‑PA), Edelstahl‑Varianten (JDAE‑ES) und die High‑Airflow‑Ausführung T307 für schnelle Drucktransienten. Exakte Luftvolumenströme [L/h] je Typ sind für die Dimensionierung maßgeblich und dem gültigen Datenblatt zu entnehmen.

Dimensionierungsbeispiel (physikalisch hergeleitet)

Vereinfachte Abschätzung mit idealem Gas: ΔV ≈ V·ΔT/T. Für ein 20‑Liter‑Gehäuse, Erwärmung um 30 K in 10 Minuten bei T ≈ 293 K: ΔV ≈ 20 L·30/293 ≈ 2,05 L. Erforderlicher mittlerer Luftdurchsatz ≈ 2,05 L / 10 min ≈ 12,3 L/h, zuzüglich Sicherheitsfaktor für Leckage, Membranwiderstand und Einbaulage. Die Auswahl fällt auf ein Element, dessen spezifizierter Luftdurchsatz bei der im Datenblatt angegebenen Prüfdifferenz (z. B. 70 mbar) über diesem Bedarf liegt. Ein Druckausgleichselement Edelstahl bietet dabei thermische und mechanische Reserven für harte Zyklen.

Zusätzliche Auswahlkriterien

• Gehäuseschutz: Ziel‑IP nach DIN EN 60529 (z. B. IP67) darf durch die Montage nicht unterschritten werden.
• Thermisches Profil: Maximal- und Minimaltemperaturen, Zyklenhäufigkeit, Heiz- und Kühlraten.
• Medienkontakt: Reinigungschemie (NaOH, HNO3), Salznebel, UV‑Exposition.
• Mechanik: Vibration und Schock (Bahn, Schwerindustrie), Montagekräfte, Einschraubdrehmoment.

Einsatzszenarien in Schwerindustrie und High‑Tech

Automatisierung: Sensor‑ und Aktorgehäuse sowie Außenschaltschränke fahren tägliche Temperaturhübe. Mit passender Membranbelüftung bleibt IP67 erhalten (Eintauchen 1 m/30 min gemäß IEC 60529). E‑Mobility: Leistungselektronikgehäuse mit schnellen Lastzyklen profitieren von High‑Airflow‑Varianten wie T307 zur Druckentlastung. Windkraft (On‑/Offshore): Edelstahlgehäuse in salzhaltiger Atmosphäre benötigen hohe Korrosionsbeständigkeit. V4A reduziert Korrosionsrisiken in Gondeln und Nabe. Lebensmittel/Pharma: Reinigungsbeständigkeit (Heißwasser, Schaumreiniger) und Materialhygiene sind maßgeblich. IP69K und glatte Oberflächen erleichtern CIP/SIP‑Prozesse.

Beschaffungssicherheit durch Normen und Nachweise

Für Ausschreibungen und Audits zählen belastbare Normbezüge, Prüfberichte und Zulassungen. Die folgende Übersicht dient als strukturierte Checkliste im Beschaffungsprozess:

Marktüberblick und Beschaffungsaspekte

Am Markt finden sich Bezeichnungen wie „Druckausgleichsverschraubung“, „Ventplug“, „Belüftungselement“ oder „Entwässerungselement“. Bauformen reichen von Verschraubungen für Standardbohrungen bis zu Clip‑In‑Lösungen. Kernelement ist eine semipermeable Membran (typisch ePTFE, teils PES/PP) in Gehäusen aus PA, Edelstahl (V2A/V4A) oder Messing. Für technische Einkäufer zählen neben Preis und Verfügbarkeit vor allem:

• Nachweisbarer Luftdurchsatz [L/h] bei definierter Prüfdifferenz (z. B. 30–70 mbar) zur belastbaren Dimensionierung.
• Geprüfte Schutzklasse (z. B. IP69K) im eingebauten Zustand und dokumentierte Montagehinweise.
• Werkstoffzertifikate, Reinigungs- und Chemikalienbeständigkeit, UV‑Stabilität.
• Einheitliche Gewindegrößen (M12–M25), Dichtkonzepte und Ersatzteilverfügbarkeit zur Reduktion der TCO.

Die JDAE‑Serie deckt diese Punkte mit PA‑ (JDAE‑PA) und Edelstahl‑Varianten (JDAE‑ES) sowie der High‑Airflow‑Ausführung T307 ab. Konkrete Leistungsdaten sind dem aktuellen Datenblatt zu entnehmen, da sie für die Auslegung ausschlaggebend sind.

Vergleich: Edelstahl und Kunststoff im Produktionsalltag

Praxisfazit für die Beschaffung

Für raue Umgebungen mit Reinigungschemie, UV und starkem Temperaturhub empfiehlt sich ein Druckausgleichselement Edelstahl, idealerweise in V4A‑Qualität und mit nachweislich hoher Schutzart (IP69K). In moderaten Innenanwendungen ist PA wirtschaftlich sinnvoll. Die finale Auswahl erfolgt über den erforderlichen Luftdurchsatz [L/h] bei der relevanten Prüfdifferenz, die Ziel‑IP nach DIN EN 60529 und belastbare Umweltprüfungen. Die Kombination aus rechnerischer Dimensionierung und normativen Nachweisen minimiert Projektrisiken und Folgekosten.
