Bleifreie Kabelverschraubungen | RoHS-konforme Lösungen

Letzte Änderung: 15.08.2025, Autor: induux Redaktion

Die bleifreie Kabelverschraubung ist eine umweltfreundliche Alternative zu herkömmlichen Kabelverschraubungen. Sie ersetzt die bisher üblichen Verschraubungen, welche gemäß der Ausnahmeregelung der EU-Richtlinie RoHS noch bis zu 4% Blei enthalten dürfen. Bleifreie Produkte tragen dazu bei, die Umweltbelastung durch die Elektroindustrie zu reduzieren. Mit einer Vielzahl von Ausführungen bietet die bleifreie Variante eine flexible und technisch hochwertige Lösung für verschiedene Anwendungen.

Bleifreie Kabelverschraubung - Ein Schritt in Richtung Nachhaltigkeit

Die bleifreie Kabelverschraubung ist eine Antwort auf die wachsende Nachfrage nach umweltfreundlichen und gesundheitsverträglichen Alternativen zu herkömmlichen Kabelverschraubungen.

Was ist eine bleifreie Kabelverschraubung?

Eine bleifreie Kabelverschraubung ist wird ohne den Einsatz von Blei hergestellt. Sie besteht in der Regel aus einer speziellen Messinglegierung, die keinen Bleianteil aufweist. Die Kabelverschraubung dient dazu, Kabel sicher und fest in Gehäusen von Elektronikgeräten zu befestigen. Sie können mit metrischem, NPT oder Panzerrohrgewinde ausgestattet sein und sind in verschiedenen Größen erhältlich, um unterschiedliche Kabeldurchmesser und Schirmdurchmesser aufnehmen zu können.

Warum ist Blei problematisch?

Blei ist ein Schwermetall, das als gesundheitsschädlich und umweltgefährdend eingestuft wird. Es wird in vielen Industriezweigen verwendet, unter anderem in der Elektroindustrie. In der EU gibt es jedoch eine Richtlinie, die RoHS (Restriction of Hazardous Substances), die die Verwendung von bestimmten gefährlichen Stoffen in Elektro- und Elektronikgeräten beschränkt. Blei gehört zu diesen Stoffen. Trotz Ausnahmeregelungen ist die Tendenz klar in Richtung einer weiteren Beschränkung und letztendlich Vermeidung von Blei.

Die Vorteile von bleifreien Kabelverschraubungen

Zum einen entspricht sie der RoHS-Richtlinie (ohne Ausnahmen) und ist damit für den Einsatz in der EU zugelassen. Zum anderen ist sie eine nachhaltige Alternative zu herkömmlichen Kabelverschraubungen mit Bleianteil und trägt dazu bei, die Umweltbelastung durch die Elektroindustrie zu reduzieren. Bei den technischen Eigenschaften müssen keinerlei Einschränkungen hingenommen werden, die bleifreie Verschraubung ist genauso leistungsfähig wie die bleihaltige.

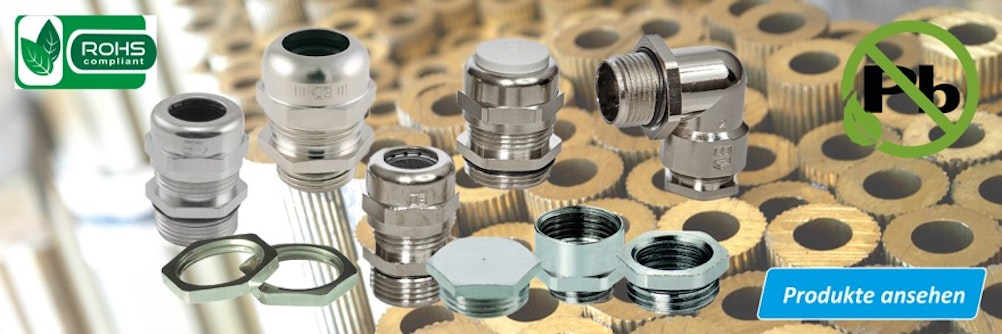

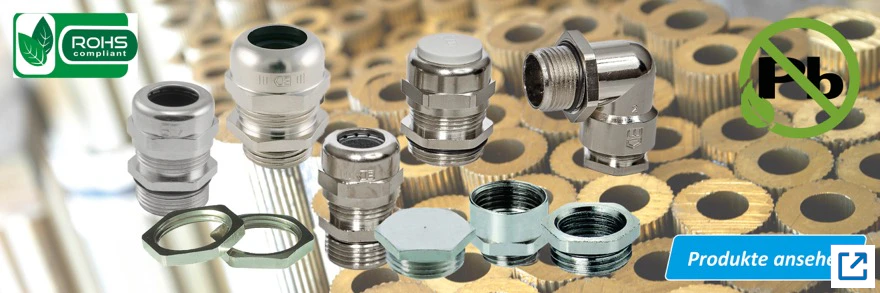

Verschiedene Ausführungen von bleifreien Kabelverschraubungen

Diese Ausführungen sind erhältlich:

mit metrischem Gewinde
mit NPT-Gewinde
oder mit Pg-Gewinde.

Sie können mit einer Sechskant-Gegenmutter oder direkt in ein Anschlussgewinde montiert sein und sind in verschiedenen Größen erhältlich, um unterschiedliche Kabeldurchmesser aufnehmen zu können. Kabeleinführungen bieten eine hohe Schutzart gegen das Eindringen von Staub und Wasser. Einige Modelle sind zudem für EMV-Anwendungen geeignet, bringen Biegeschutz und weitere Sonderfunktionen mit.

Hersteller von bleifreien Kabelverschraubungen

Zu den Herstellern gehören unter anderem die Firmen Jacob, Lapp (skintop, skindicht), Helukabel und Pflitsch. Sie bieten verschiedene Modelle und Varianten an, um den unterschiedlichen Anforderungen der Anwender gerecht zu werden.

Wichtige Normen und Richtlinien

Norm/Richtlinie	Anwendung und Bedeutung
RoHS (2011/65/EU)	Schränkt die Verwendung von gefährlichen Stoffen wie Blei in Elektroprodukten ein. Die Einhaltung ist für Hersteller von Kabelverschraubungen obligatorisch.
REACH (1907/2006)	Ist die europäische Chemikalienverordnung und klassifiziert Blei als 'besonders besorgniserregenden Stoff' (SVHC), was die Industrie zur Entwicklung bleifreier Alternativen motiviert.
DIN EN 60529 / VDE 0470-1	Definiert die Schutzart (IP-Code). Bleifreie Verschraubungen müssen diese Dichtigkeitsstandards (z.B. IP68 oder IP69) erfüllen.
VDE nach EN 62444	Standard für Zugentlastung. Diese Zertifizierung bestätigt, dass die Kabelverschraubung eine sichere mechanische Verbindung bietet.
UL 514 B	Eine wichtige Zertifizierung für den US-Markt, die die Sicherheits- und Konformitätsstandards für Kabelverschraubungen festlegt.

Anwendungsbereiche von bleifreien Kabelverschraubungen

Bleifreie Kabelverschraubungen können in allen Bereichen eingesetzt werden, in denen auch herkömmliche Kabelverschraubungen verwendet werden. Sie eignen sich für den Einsatz in Elektro- und Elektronikgeräten, in der Automatisierungstechnik, in der Kommunikationstechnik und in vielen anderen Bereichen.

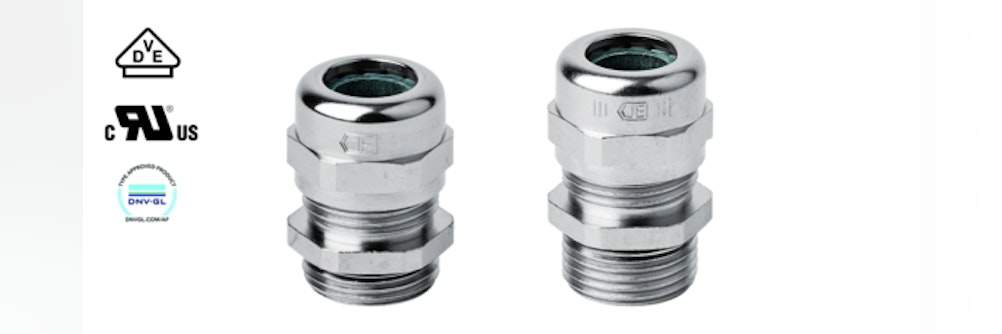

Die JACOB PERFECT Kabelverschraubungen bieten dank ihrer robusten Metallausführung und hohen Schutzart zuverlässige Lösungen für anspruchsvolle Umgebungen:

Im Maschinen- und Anlagenbau

Herausforderung: Schutz vor Staub, Feuchtigkeit, Öl und Vibrationen.
Lösung: Die hohe Schutzart bis IP69 und die starke Zugentlastung der PERFECT Serie sichern Kabel auch unter dynamischer Belastung und in rauen Umgebungen zuverlässig ab.

In der Lebensmittel- und Pharmaindustrie

Herausforderung: Einhaltung strengster Hygienestandards und Widerstandsfähigkeit gegen aggressive Reinigungsmittel.
Lösung: Die Edelstahl-Ausführungen sind korrosionsbeständig, leicht zu reinigen und erfüllen die hohen Anforderungen an Hygiene in diesen sensiblen Bereichen.
Im Bereich Erneuerbare EnergienHerausforderung: Langfristiger Schutz der Elektronik vor Witterung, UV-Strahlung und extremen Temperaturen.
Lösung: Ausführungen aus Messing und Edelstahl garantieren eine hohe Lebensdauer und zuverlässige Dichtigkeit gegen Umwelteinflüsse, ideal für den Einsatz in Solar- oder Windkraftanlagen.

In der Automatisierung und Robotik

Herausforderung: Sichere Führung von Spezialkabeln (z. B. Flachkabel oder Bus-Leitungen) in dynamischen Systemen.
Lösung: Durch vielfältige spezielle Dichteinsätze bietet die PERFECT Serie eine flexible und passgenaue Lösung, um auch komplexe Kabel sicher in Gehäusen einzuführen.

Fazit

Die bleifreie Kabelverschraubung ist eine nachhaltige und gesundheitsverträgliche Alternative zu herkömmlichen Kabelverschraubungen. Sie entspricht den aktuellen EU-Richtlinien und trägt dazu bei, die Umweltbelastung durch die Elektronikindustrie zu reduzieren. Mit ihrer Vielfalt an Ausführungen und Varianten bietet sie eine flexible Lösung für eine Vielzahl von Anwendungen.

Zum Thema

Häufig gestellte Fragen und Antworten

−Welche spezifischen Leistungsunterschiede zeigen sich bei bleifreien Kabelverschraubungen im Vergleich zu bleihaltigen Modellen, insbesondere hinsichtlich mechanischer Belastbarkeit und Temperaturbeständigkeit?

Bleifreie Kabelverschraubungen, insbesondere aus speziellen Kupferlegierungen oder Hochleistungskunststoffen, können oft eine vergleichbare oder sogar überlegene mechanische Festigkeit und Vibrationsbeständigkeit aufweisen, da Blei in traditionellen Legierungen die Duktilität erhöhen, aber die Festigkeit mindern kann. Bei der Temperaturbeständigkeit sind moderne bleifreie Werkstoffe so konzipiert, dass sie die Leistungsanforderungen traditioneller Materialien erfüllen oder übertreffen und dabei die Umweltauflagen einhalten. Die spezifischen Eigenschaften hängen jedoch stark von der gewählten bleifreien Legierung oder dem Polymer ab.

+Wie können Anwender die Bleifreiheit von Kabelverschraubungen zuverlässig überprüfen oder zertifizieren lassen?

Anwender können die Bleifreiheit von Kabelverschraubungen primär durch Konformitätserklärungen (DoC) des Herstellers gemäß relevanter Verordnungen wie RoHS und REACH überprüfen. Zusätzlich können unabhängige Materialanalysen, beispielsweise mittels Röntgenfluoreszenzanalyse (RFA) oder Induktiv gekoppeltem Plasma mit Massenspektrometrie (ICP-MS), durchgeführt werden, um die Abwesenheit von Blei und anderen regulierten Substanzen zu bestätigen. Seriöse Hersteller stellen zudem detaillierte Materialdatenblätter und gegebenenfalls externe Prüfberichte zur Verfügung.

+Gibt es Kompatibilitätsprobleme oder besondere Anforderungen beim Austausch bestehender bleihaltiger Kabelverschraubungen durch bleifreie Alternativen in älteren Anlagen?

In der Regel sind bleifreie Kabelverschraubungen in ihren Abmessungen und Gewindenormen (z.B. Metrisch, PG, NPT) standardisiert und somit direkt mit bestehenden Installationen kompatibel. Besondere Anforderungen können sich ergeben, wenn die bleifreien Materialien spezifische chemische oder thermische Eigenschaften aufweisen, die von der ursprünglichen Anwendung abweichen, oder wenn die Dichtmaterialien angepasst werden müssen, um die Dichtigkeit über die gesamte Lebensdauer zu gewährleisten. Eine Überprüfung der Materialverträglichkeit mit den Umgebungsbedingungen ist stets empfehlenswert.

+Welche spezifischen Herausforderungen ergeben sich für Hersteller bei der Produktion von bleifreien Kabelverschraubungen, insbesondere in Bezug auf Materialbearbeitung und Legierungsentwicklung?

Hersteller stehen vor Herausforderungen bei der Bearbeitung bleifreier Materialien, da Blei in traditionellen Legierungen oft als Spanbrecher diente und die Zerspanbarkeit verbesserte. Dies erfordert angepasste Werkzeuge, Bearbeitungsparameter und oft höhere Investitionen in Maschinen. Zudem ist die Entwicklung neuer bleifreier Legierungen, die sowohl die mechanischen als auch die elektrischen Eigenschaften sowie die Korrosionsbeständigkeit der bleihaltigen Pendants erreichen, ein komplexer Forschungs- und Entwicklungsprozess, der umfassendes Materialwissen erfordert.

+Welche Rolle spielen bleifreie Kabelverschraubungen im Kontext der Kreislaufwirtschaft und wie werden sie am Ende ihres Lebenszyklus entsorgt oder recycelt?

Bleifreie Kabelverschraubungen tragen durch die Vermeidung von Schwermetallen maßgeblich zur Kreislaufwirtschaft bei, da sie die Belastung des Recyclingsystems reduzieren. Metalle wie bleifreies Messing können leichter und sicherer in den Materialkreislauf zurückgeführt werden, ohne dass aufwendige Trennverfahren zur Entfernung von Blei notwendig sind. Kunststoffvarianten müssen je nach Materialart sortenrein erfasst und entsprechenden Recyclingprozessen zugeführt werden, um eine hochwertige Wiederverwertung zu ermöglichen und Deponierung zu minimieren.

+Welche zukünftigen Materialinnovationen sind im Bereich der bleifreien Kabelverschraubungen zu erwarten, um Leistung und Nachhaltigkeit weiter zu optimieren?

Zukünftige Materialinnovationen konzentrieren sich auf die Entwicklung noch leistungsfähigerer und nachhaltigerer bleifreier Legierungen, die verbesserte Korrosionsbeständigkeit, höhere Temperaturbereiche und optimierte EMV-Eigenschaften bieten. Zudem wird intensiv an biobasierten oder recycelten Kunststoffen gearbeitet, die die anspruchsvollen technischen Anforderungen erfüllen. Auch die Integration von intelligenten Funktionen wie Sensoren zur Zustandsüberwachung oder die Entwicklung von Materialien mit selbstheilenden Eigenschaften könnten eine Rolle spielen, um die Lebensdauer und Wartungsfreundlichkeit zu erhöhen.
