Sonder-Spannfutter: Rüstzeiten senken – Gewinn erhöhen

Sonder-Spannfutter in der Fertigung: Präzision für hohe Anforderungen

Sonder-Spannfutter sind Spannmittel für Bauteile und Prozesse, in denen Standardlösungen an physikalische oder geometrische Grenzen stoßen. Durch geeignete Mechanik, passende Werkstoffe, kontrollierte Kraftverteilung und eine hohe Thermostabilität sichern sie reproduzierbare Qualität und Prozesssicherheit in der spanenden Fertigung. Zugleich entsteht eine stabile Schnittstelle zur Aufnahme des Werkzeugs, was die effiziente Nutzung der Maschinenressourcen erhöht und den Kundennutzen messbar steigert.

Solche Lösungen fixieren Bauteile positionsgenau, wenn herkömmliche Spannmittel keine gleichmäßige Haltekraft erreichen. Passgenaue Backen und Aufnahmeflächen vergrößern die Kontaktfläche. Die Spannkraft verteilt sich gleichmäßig, Toleranzen werden enger, Vibrationen sinken. Klassische Backenfutter und moderne Sondertypen greifen drehmomentfest, auch bei Rotation im Uhrzeigersinn und gegenläufig.

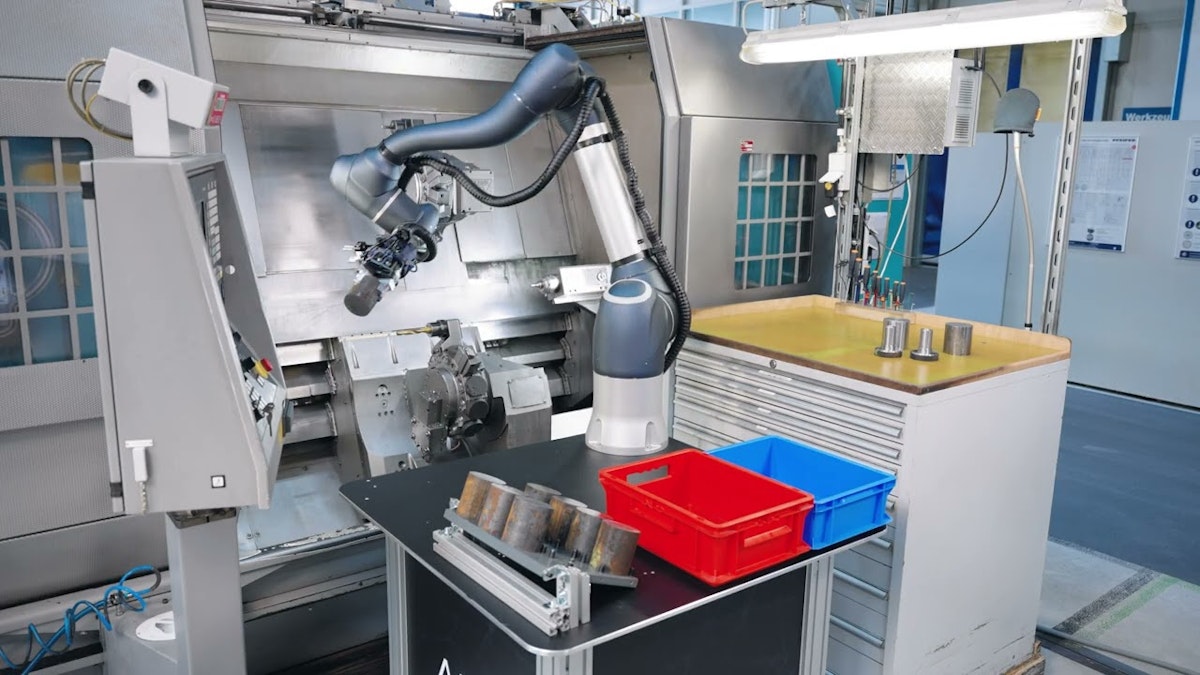

Hybride Systeme aus Mechanik und Hydraulik erleichtern die Automatisierung. Tragfähigkeit, Genauigkeit und adaptive Bauweise stabilisieren Prozesse bei hohen Drehzahlen und wechselnden Spannfällen. Hydraulische Erweiterungen wie Hydrodehnspannfutter ermöglichen fein dosierbare Spannkräfte und hohe Dämpfung bei empfindlichen Geometrien.

Standard- vs. Sonder-Spannfutter im direkten Vergleich

Die Tabelle zeigt Unterschiede in Anpassung, Präzision, Kosten, Flexibilität, Anwendung und Materialschonung.

Kundenspezifische Spannlösungen: Vielfalt und technische Ansätze

Die Entwicklung kundenspezifischer Spannmittel verbindet Konstruktion und Praxiserfahrung. Grundlage sind Bauteilmerkmale und Bearbeitungsumgebung. Ziele sind mechanische Präzision sowie thermische und dynamische Stabilität. Individuelle Lösungen sind auf den Einsatz im Fertigungsalltag ausgelegt, vom Fräszentrum bis zu Drechselbänken mit spezieller Aufnahme.

Spannprinzipien für unterschiedliche Anforderungen

Die Wahl des Spannprinzips ist zentral. Je nach Zielgrößen, Material und Prozessstrategie unterscheiden sich Erzeugung und Verteilung der Spannkraft.

• Mechanische Varianten: Hebel- oder Keilmechaniken mit hoher Haltekraft für massive Bauteile, inklusive Backenfutter für robuste Drehbearbeitung.
• Hydraulische Systeme: Gleichmäßiger Druck und fein dosierbare Spannkräfte für empfindliche oder dünnwandige Teile; Hydrodehnspannfutter auf Basis von Hydrodehn verbessern Dämpfung und Rundlauf.
• Pneumatische Ausführungen: Druckluft für schnelle Spannwechsel in automatisierten Anlagen.
• Vakuumtechnik: Flächiges Spannen leichter oder nichtmagnetischer Werkstoffe.
• Magnetische Systeme: Spannen ferromagnetischer Bauteile ohne mechanischen Druck für schwingungsarme Bearbeitung.
• Spezialanforderungen: Lösungen für empfindliche Oberflächen, tiefe Bohrungen, Sondergewinde und anspruchsvolle Aufnahmeschnittstellen.

Materialauswahl und Konstruktionsaspekte

Hochfeste Stähle sichern Formtreue und Lebensdauer. Wärmebehandelte Legierungen reduzieren Verschleiß. Für hohe Drehzahlen senken Aluminium oder Titan die rotierende Masse. Beschichtungen auf Funktionselementen verringern Reibung und Adhäsion. Spezielle Edelstahllegierungen für korrosive Umgebungen und konstruktiv berücksichtigte Thermostabilität erhöhen Präzision und Zuverlässigkeit über lange Betriebszeiten.

Anwendungsbereiche und Nutzen im Maschinenbau

In Luftfahrt, Werkzeugbau und Automobilindustrie sichern Sonder-Spannfutter die Bearbeitung komplexer Geometrien. Die Konstruktion orientiert sich an den Anforderungen der Teilebearbeitung, etwa bei dünnwandigen Strukturen, präzisen Bohrungen, Sondergewinden oder schwer zugänglichen Kanten. Passende Aufnahmeschnittstellen zur Spindel und eine abgestimmte Werkzeugauswahl erhöhen die Prozesssicherheit.

Herausforderungen in der Bearbeitung komplexer Bauteile

Asymmetrien, variable Wandstärken und schwer zugängliche Spannpunkte erfordern gezielte Spannkraft ohne Verformung. Simulationen optimieren die Kräfteverteilung und sichern Stabilität bereits in der Entwicklung. Mit Werkzeugsystemen von MAPAL und Jongen lassen sich Parameter konsistent übertragen und Abläufe harmonisieren.

Produktive Vorteile individueller Spanntechnik

Kundenspezifische Spannmittel verkürzen Rüstzeiten und sichern reproduzierbare Positionen. Die Maschinenverfügbarkeit steigt. Geringere Vibrationen reduzieren Werkzeugverschleiß. Oberflächengüten verbessern sich, Nacharbeit sinkt, die Wirtschaftlichkeit steigt. Transparenter Kundennutzen unterstützt Investitionsentscheidungen und die Nutzung über den Lebenszyklus.

Von der Analyse bis zur Integration: Entwicklung eines Sonder-Spannfutters

Der Entwicklungsprozess reicht von der Anforderungsanalyse über Simulationen bis zur Integration in den Maschinenzyklus. Eine strukturierte Vorgehensweise reduziert Risiken und sichert technische und wirtschaftliche Zielerreichung.

Analytische Phase und Definition der Spezifikationen

Zu Beginn werden Bauteil, Geometrie, Materialverhalten, Endtoleranzen, thermische Einflüsse und Bearbeitungsreihenfolge erfasst. Hinzu kommen Bohrungen, Sondergewinde, Kollisionsräume und die gewünschte Aufnahme. Daraus ergeben sich Spannkräfte und Zugänglichkeiten. Die Konstruktion berücksichtigt Spindel- und Adapterverbindungen sowie Schnittstellen zur Automatisierung. Engineering-Partner wie Neureiter können frühzeitig eingebunden werden.

Konstruktion, Simulation und Fertigung

Ein 3D-Modell bildet Funktionsflächen und Kraftpfade ab. FEM-Analysen validieren Belastungen und Verformungen. Danach folgen CNC-Fertigung durch Fräsen, Schleifen oder Erodieren sowie Prüfungen zu Rundlauf, Spannkraft und Wiederholgenauigkeit vor der Maschinenintegration.

Aktuelle Entwicklungen und Zukunft der Spanntechnik

Die Digitalisierung ermöglicht vernetzte Spannsysteme mit Sensorik und Kommunikation. Sie liefern Prozessdaten und wirken aktiv im Fertigungsablauf.

Intelligente Systeme für Industrie 4.0

Sensoren erfassen Spannkräfte, Temperaturen und Schwingungen in Echtzeit. Die Daten fließen in das MES, steuern Prozesse und verbessern Strategien. Schnittstellen zu Werkzeugdatenbanken, etwa von MAPAL oder Jongen, beschleunigen die Parametrierung. Predictive Maintenance ermöglicht planbare Serviceintervalle. Automatisches Nachspannen hält den Spannzustand über lange Zyklen konstant.

Nachhaltigkeit und Effizienz als Entwicklungsziel

Leichtbau, modulare Komponenten und energieeffiziente Aktuatoren senken Ressourcenverbrauch und Wartungsaufwand. Integrierte Kanäle für Kühlschmierstoffe verbessern die Kühlung. Moderne Spannfutter erhöhen die Präzision und unterstützen ein nachhaltigeres Produktionsumfeld. Branchen- und aufgabenspezifische Sondertypen maximieren die Wirkung am Bauteil.

Die Entwicklung geht zu intelligenten, adaptiven und ressourceneffizienten Spannkonzepten. Frühzeitige Anbieterintegration stärkt Prozessstabilität, Auslastung und Qualität.
