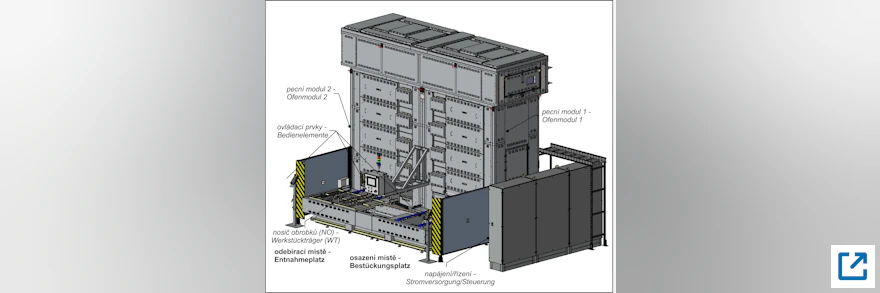

Paternosteröfen für automatisierte Fertigungslinien
Letzte Änderung: , Autor: ENA-Elektrotechnologien und Anlagenbau GmbH, Fachartikel
Kunde Fragestellung:
✔ Der Ofen passt genau zu meinem Prozess
✔ Mein Durchsatz ist langfristig abgesichert
✔ Energie- und Betriebskosten sind transparent
✔ Die Mechanik ist robust & wartungsarm
✔ Ich habe einen langfristigen Servicepartner
Warum Paternoster? (vertikaler Materialfluss, platzsparend)
Kontinuierlich oder getaktet?
Für welche Prozesse geeignet?
Tempern Aushärten Vorwärmen Trocknen Sonder-Wärmebehandlungen
Wichtig: Vorteile gegenüber Durchlauf- oder Kammeröfen --> Platzsparend und hoch automatisierbar.
Bauteile & Durchsatz (zentrale Entscheidungsfaktoren)
Bauteilabmessungen (L × B × H)
Gewicht pro Träger / Korb
Anzahl der Träger im Umlauf
Taktzeit / Umlaufzeit
Durchsatz (Stück/h oder kg/h)
Kunden denken hier sofort in:
„Schafft der Ofen meinen benötigten Output bei gleichbleibender Qualität?“
Temperatur & Prozesssicherheit
Temperaturbereich (z. B. 50–600 °C, projektspezifisch)
Temperaturgleichmäßigkeit (± K je Zone)
Anzahl der Heizzonen
Verweilzeit je Zone
Aufheiz- und Abkühlstrategie
Optional, aber oft wichtig:
Schutzgas / Luft / Sonderatmosphäre
Trennung von Heiz- und Kühlbereichen
Förder- & Paternostermechanik
Art der Träger (Körbe, Gestelle, Sonderaufnahmen)
Belastbarkeit je Station
Ketten-, Seil- oder Zahnstangenantrieb
Positioniergenauigkeit
Wartungs- und Verschleißkonzept
Energie & Effizienz
Beheizungsart (meist elektrisch)
Energieverbrauch pro Stunde / pro Teil
CO₂- und Nachhaltigkeitsbetrachtung
Automatisierung & Integration
wichtig für Serienfertiger: Automatische Be- und Entladung / Integration in bestehende Produktionslinien
Schnittstellen (SPS, MES, Industrie 4.0)
Rezeptverwaltung
Prozessdatenaufzeichnung
Qualität & Dokumentation
Kunden aus Automotive, Elektrotechnik, Medizintechnik fragen explizit nach:
Reproduzierbarkeit des Prozesses
Temperaturprotokollierung
Chargen- oder Einzelteilverfolgung
Validierbarkeit des Prozesses
Unverzichtbar: CE-Konformität
Not-Aus- & Brandschutzkonzept
Bedien- & Wartungssicherheit
Individualisierung (sehr wichtig bei Paternosteröfen)
Anpassung an Bauteilgeometrie?
Erweiterbarkeit für zukünftige Produkte?
Platzverhältnisse in der Halle?
--> Paternosteröfen sind fast immer Sonderanlagen und Anlagen um Platzprobleme zu lösen.
