Kühltechnik für Induktionsanlagen: stabile Temperaturen für stabile Prozesse

Warum Kühltechnik ein Prozessbaustein ist

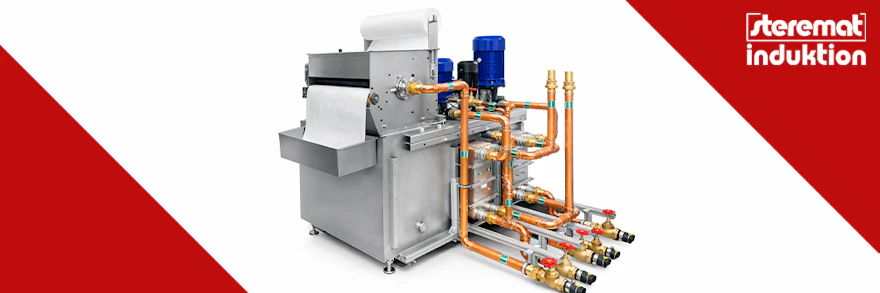

Die passende Kühltechnik hält Temperaturen im zulässigen Bereich, sichert die Wasserqualität und schützt vor schleichenden Schäden durch Überhitzung, Ablagerungen oder Korrosion. Bandfilter können zusätzlich Zunder und Partikel aus dem Kühlwasser abscheiden und so den Kreislauf dauerhaft sauber halten.

Aufgaben der Kühltechnik in Induktionsanlagen

Die Kühltechnik einer Induktionsanlage hat drei wesentliche Aufgaben:

• Konstante Temperatur im Kühlkreislauf: Der Kühlkreislauf führt die Verlustwärme von Induktor, Generator und Leistungselektronik ab. Konstante Vorlauf- und Rücklauftemperaturen sorgen für reproduzierbare Betriebsbedingungen und verlängern die Lebensdauer der Komponenten.
• Wasserqualität stabil halten: Aufbereitetes, demineralisiertes Wasser und geeigneter Korrosionsschutz helfen, Ablagerungen zu vermeiden, Materialien zu schützen und den Wärmeübergang hoch zu halten.
• Überwachung und Schutzfunktionen sicherstellen: Durch die Überwachung von Durchfluss, Temperatur, Druck und Füllstand lassen sich Abweichungen früh erkennen. Die Steuerung kann Warnungen ausgeben oder geregelte Abschaltungen einleiten, um Folgeschäden durch Trockenlauf, Kavitation oder Überhitzung zu vermeiden.

Kühlkonzepte im Überblick

Je nach Leistung, Umgebung und vorhandener Infrastruktur kommen unterschiedliche Kühlkonzepte zum Einsatz. STEREMAT wählt das passende System auf Basis Ihres Prozesses und Ihrer Standortbedingungen.

Geschlossene Kühlkreisläufe für Induktionsanlagen

Ein geschlossener Kreislauf mit Rückkühler trennt die sensible Anlagenseite von der Umgebung. Wasserqualität und Temperatur bleiben kontrolliert, unabhängig von der betrieblichen Infrastruktur. Das passt besonders für eigenständige Induktionszellen oder Produktionsbereiche mit wechselnden Bedingungen.

Luftgekühlte Rückkühler

Die Wärme wird über einen Luft-Wärmetauscher an die Umgebung abgegeben. Das eignet sich, wenn kein betriebliches Kühlwasser vorhanden ist oder die Anlage autark arbeiten soll. Luftgekühlte Rückkühler sind kompakt und vergleichsweise einfach zu installieren.

Glykolgefüllte Außenanlagen mit Freiluft- und Kompressorkühler

Bei Außenaufstellung können glykolgefüllte Rückkühlkreise mit Freiluftkühlern die Hauptlast übernehmen. Ein nachgeschalteter Kompressorkühler schaltet nur bei Bedarf zu. So wird der überwiegende Teil der Wärme direkt nach außen abgeführt, Energie eingespart und die thermische Belastung in der Fertigungshalle reduziert.

Wasser-Wasser-Wärmetauscher

Wenn betriebliches Kühlwasser verfügbar ist, binden Wasser-Wasser-Wärmetauscher die Induktionsanlage an das vorhandene Netz an. Der Anlagenkreis bleibt sauber und konditioniert, das Werkswasser übernimmt die Wärmeabfuhr. Das ist besonders interessant, wenn bereits eine zentrale Kälte- oder Kühlversorgung existiert.

Kältemaschinen und Chiller

In kritischen Umgebungen, bei hohen Umgebungstemperaturen oder engen Temperaturtoleranzen kommen Kältemaschinen zum Einsatz. Sie halten den Kühlkreislauf auf einem definierten Temperaturniveau, unabhängig von Jahreszeit und Standort. Das ist wichtig bei sehr engen Prozessfenstern oder wenn zusätzliche Verbraucher mitgekühlt werden.

Wasserqualität und Überwachung: Praxisrelevante Bausteine

Demineralisiertes Wasser und Korrosionsschutz helfen, Ablagerungen zu verhindern, Kupfer, Stahl und Dichtungen zu schützen und den Wärmeübergang hoch zu halten.

Filter, Schmutzfänger und Schmutzfallen entfernen Partikel aus dem Kreislauf. Das schützt enge Kanäle in Induktoren und Wärmetauschern und reduziert das Risiko blockierter Durchgänge.

Sensorik im Kühlkreis überwacht Durchflussmengen, Vorlauf- und Rücklauftemperaturen, Systemdruck und Füllstand. Abweichungen lassen sich gezielt melden oder sicher beherrschen.

Sicherheit, Redundanz und Meldungen an Leitstand und Steuerung

• Abschaltung bei Kühlfehler: Bei Ausfall von Pumpen, Lüftern oder zu hohem Mediumtemperaturniveau muss die Anlage in einen sicheren Zustand gehen. Grenzwerte und Abschaltstrategien werden auf Prozess und Anlagentyp abgestimmt.
• Optionale Redundanz: Doppelpumpen, parallel nutzbare Rückkühler oder Reservekreise erhöhen die Ausfallsicherheit im Schichtbetrieb.
• Statusmeldungen: Die Kühlanlage liefert Status- und Störmeldungen an die zentrale Steuerung oder ein Leitstandsystem. So erkennt der Betreiber früh, wenn Temperatur, Druck oder Durchfluss in Grenzbereiche laufen.

Integration in die Produktion

• Rückkühler nahe an der Anlage: Kurze Wege, geringe Druckverluste, übersichtliche Installation und Service.
• Zentrale Kühlstation: Sinnvoll bei mehreren Induktionsanlagen im Verbund, mit gemeinsamer Wartung, Überwachung und Reserven.
• Einbindung in Gebäudetechnik: Wenn Gebäudekälte, Werkskühlwasser oder eine zentrale Energiezentrale vorhanden sind, lässt sich die Kühltechnik integrieren. STEREMAT berücksichtigt vorhandene Infrastruktur, Schnittstellen und plant die Übergabepunkte.
