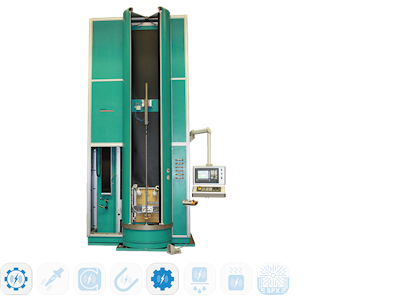

Die THERMOSCAN ist auf das präzise induktive Härten von Wellengeometrien sowie das anschließende Anlassen ausgelegt. Damit realisieren Sie definierte Randschichten, stabile Ergebnisse und kurze Prozesszeiten, abgestimmt auf Werkstoff, Geometrie und Qualitätsanforderung. Je nach Prozessfenster wird die Anlage mit HF-, MF- oder Mehrfrequenzgeneratoren komplettiert und um passende Peripherie ergänzt.
Warum THERMOSCAN
• Für lange Wellen ausgelegt: Z-Achse mit 1.500 bis 3.500 mm Verfahrweg
• Komfortabel und sicher: komplette Arbeitsraumeinhausung mit elektrisch betätigten Türen
• Prozesssicher im Alltag: Bedienoberfläche mit Prozess- und Diagnosevisualisierung sowie Programmspeicher
• Robust im Medienbetrieb: Edelstahl für alle wasserberührten Komponenten, getrennte Kreisläufe für Kühlwasser und Abschreckmedium
• Flexible Generatorwahl: HF, MF oder Mehrfrequenz je nach Werkstück und Prozessfenster
• Erweiterbar mit Peripherie: Wasseraufbereitung, Rückkühlung, Bandfilter für Abschreckwasser, Temperaturmesstechnik
Prozessfähigkeiten
• Induktives Randschichthärten: gezielte Erwärmung der Funktionsflächen mit reproduzierbarem Härteverlauf
• Induktives Anlassen: integrierbar für definierte Eigenschaften, geringe Streuung und prozesssichere Ergebnisse
Technische Übersicht (Auszug)
• Netzanschluss: 50/60 Hz, 400 V oder nach Kundenspezifikation
• Linearachsen: Z 1.500 bis 3.500 mm, Y 180 mm, X ±10 mm zur Induktor-Feineinstellung
• Verfahrgeschwindigkeit Z: 0 bis 400 mm/s
• Positioniergenauigkeit Z: ±0,05 mm
• Rotationsachse (E): 40 bis 400 U/min
• Gegenhalter: elektrisch angetrieben, pneumatische Spannhilfe, Kompensation wärmebedingter Längenausdehnung
• Lünetten: alternativ zum Gegenhalter, zur Vergrößerung der Einspannlänge, mit Induktor mitfahrend
• Werkstückspannung: pneumatisch zwischen Spitzen, Auslösung über Fußtaster
• Absaugung: mit Induktor mitfahrend
• Werkstück: max. 300 mm Durchmesser, max. 500 kg pro Werkstück
• Steuerung: Siemens CNC oder SPS
• Kühl- und Abschreckmedium: getrennte Kreisläufe
• Sicherheit: Türsicherheitssystem, Zweihandbedienung, Druck-, Temperatur- und Durchflusssensoren für die Wasserkreisläufe
Optionen und Erweiterungen
• Werkstückspezifisches Zubehör
• Bedienhandgerät
• Energiecontroller
• Fernwartung
• Prozessdatenerfassung und Auswertung
• Wasseraufbereitung und Rückkühlung mit getrennten Kreisläufen für Kühl- und Abschreckwasser
• Bandfilter für Abschreckwasser
• Temperaturmesstechnik
• Auffangbehälter für Abschreckmedium
Einsatzbereiche und typische Bauteile
• Branchen: Automotive & Mobilität, Maschinenbau & Anlagenbau, Werkzeugtechnik, Luft- und Raumfahrt, Rüstung & Wehrtechnik, Energie- und Bahntechnik
• Typische Bauteile: Wellen, Achsen, Spindeln, Rotorwellen, Antriebswellen, lange rotationssymmetrische Bauteile
