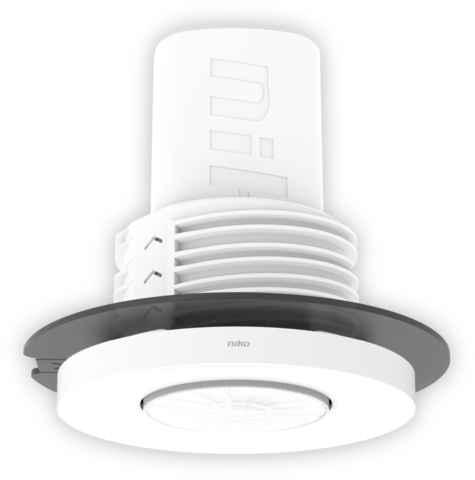

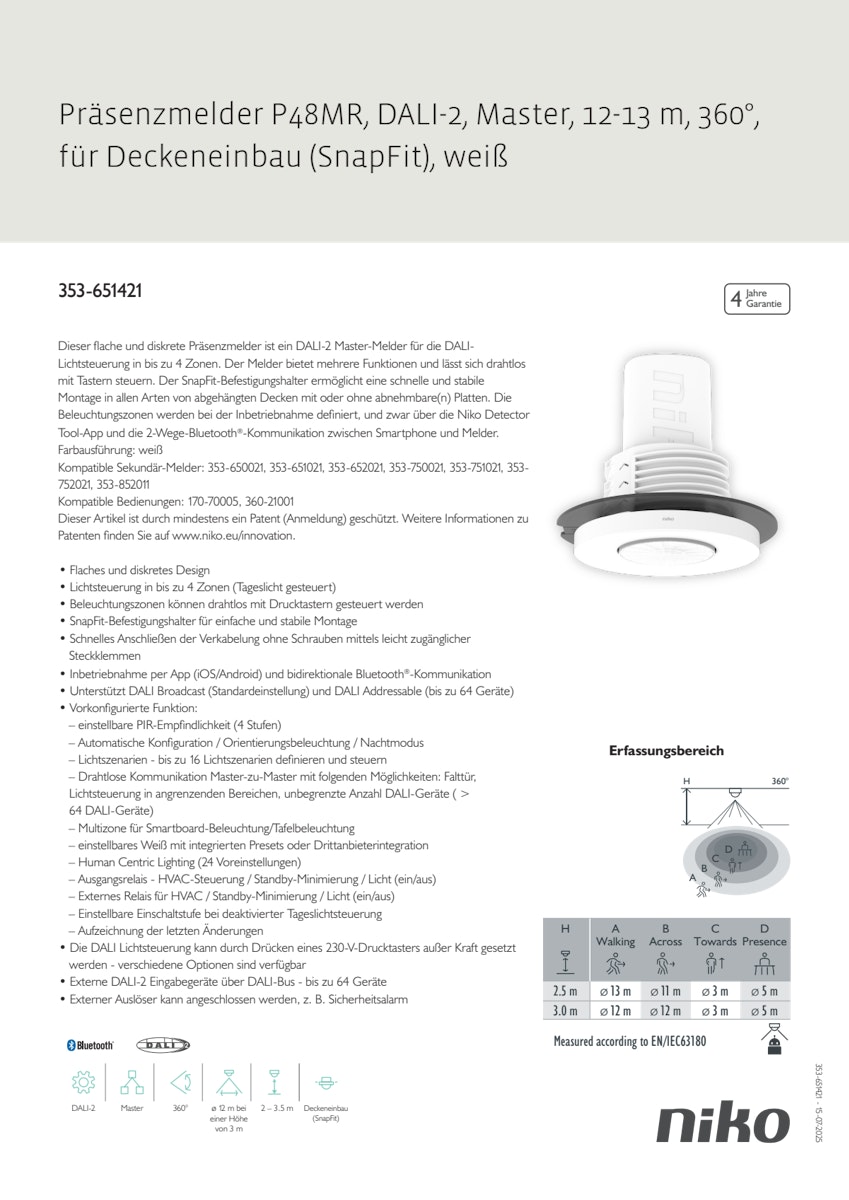

Präsenzmelder P48MR, DALI-2, Master, 12-13 m, 360°, für Deckeneinbau (SnapFit), weiß
• Flaches und diskretes Design
• Lichtsteuerung in bis zu 4 Zonen (Tageslicht gesteuert)
• Beleuchtungszonen können drahtlos mit Drucktastern gesteuert werden
• SnapFit-Befestigungshalter für einfache und stabile Montage
• Schnelles Anschließen der Verkabelung ohne Schrauben mittels leicht zugänglicher Steckklemmen
• Inbetriebnahme per App (iOS/Android) und bidirektionale Bluetooth®-Kommunikation
• Unterstützt DALI Broadcast (Standardeinstellung) und DALI Addressable (bis zu 64 Geräte)
• Vorkonfigurierte Funktion:
– einstellbare PIR-Empfindlichkeit (4 Stufen)
– Automatische Konfiguration / Orientierungsbeleuchtung / Nachtmodus
– Lichtszenarien - bis zu 16 Lichtszenarien definieren und steuern
– Drahtlose Kommunikation Master-zu-Master mit folgenden Möglichkeiten: Falttür, Lichtsteuerung in angrenzenden Bereichen, unbegrenzte Anzahl DALI-Geräte ( >64 DALI-Geräte)
– Multizone für Smartboard-Beleuchtung/Tafelbeleuchtung
– einstellbares Weiß mit integrierten Presets oder Drittanbieterintegration
– Human Centric Lighting (24 Voreinstellungen)
– Ausgangsrelais - HVAC-Steuerung / Standby-Minimierung / Licht (ein/aus)
– Externes Relais für HVAC / Standby-Minimierung / Licht (ein/aus)
– Einstellbare Einschaltstufe bei deaktivierter Tageslichtsteuerung
– Aufzeichnung der letzten Änderungen
• Die DALI Lichtsteuerung kann durch Drücken eines 230-V-Drucktasters außer Kraft gesetzt werden - verschiedene Optionen sind verfügbar
• Externe DALI-2 Eingabegeräte über DALI-Bus - bis zu 64 Geräte
• Externer Auslöser kann angeschlossen werden, z. B. Sicherheitsalarm
Technische Daten
• Artikelnummer: 353-651421
• Kompatible Sekundär-Melder: 353-650021, 353-651021, 353-652021, 353-750021, 353-751021, 353-752021, 353-852011
• Kompatible Bedienungen: 170-70005, 360-21001
• Konfiguration: Master
• Eingangsspannung: 230 Vac ± 10 %, 50 Hz
• Detektorausgang: DALI Broadcast/DALI Addressable
• Maximale Stromaufnahme: 0.6 W
• Maximale Stromaufnahme bei aktiver drahtloser Verbindung: 0.65 W
• Maximaler MCB-Wert: 16 A (durch nationale Installationsvorschriften begrenzt)
• Abschaltauslöser bei Kurzschlussverhalten: Spannung unter 12 V, über 1,3 Sek.
• Wiedereinschaltdauer bei Kurzschlussverhalten: Alle 14 Sek. bis Erfolg
• Maximale Spannung auf dem DALI-Bus: 15 Vdc
• Maximale garantierter Stromstärke auf dem DALI-Bus: 200 mA
• Maximaler Versorgungsstrom: 250 mA
• Maximale Startzeit: DALI <1200 ms
• Maximale Aufstartzeit: PIR-Erkennung 1 min 10 s
• Relaiskontakt: Schließer (max. 10 A), potentialfrei
• Maximale Last Glühlampen und Halogenlampen (cosφ = 1): 2300 W
• Maximale Last (cosφ ≥ 0,5): 1200 VA
• Maximale Last (cosφ ≥ 0,9): 1200 VA
• Maximale Last Energiesparlampen (CFLi): 350 W
• Maximale Last LED-Lampen: 350 W
• Maximale Last LED-Treiber: 500 VA
• Maximale Last elektronischer Transformator: 500 VA
• Maximale Schaltkapazität: 140 µF
• Maximaler Einschaltspitzenstrom: 165 A/20 ms – 800 A/200 µs
• Lichtstärkebereich: 20 lux – 2000 lux, ∞
• Maximale Anzahl Sekundärmelder: 5
• Maximale Anzahl 230-V-Taster und Schalter: 4
• Maximale Anzahl drahtloser Bluetooth®-Taster: 4
• Maximale Anzahl 24-V-Taster: 16 (bei Verwendung von 4 DALI-2-Tasterschnittstellen - max.4 Tasten pro Schnittstellel)
• Möglichkeit, die DALI-Lichtsteuerung über einen Steuerbefehl zu überschreiben: Ja
• Maximale Anzahl der Geräte auf dem DALI-Bus: 64
• Maximale Anzahl der dimmbaren Zonen: 4
• Ausschaltverzögerung: pulse, 30 s – 2 h, ∞
• Erfassungswinkel: 360°
• Erfassungsbereich (PIR): ø 12 m bei einer Höhe von 3 m
• Umgebungstemperatur: -25 – +40 °C
• Montage: Deckeneinbau (SnapFit)
• Montagehöhe: 2 – 3.5 m
• Bohrdurchmesser: 76 mm
• Mindesteinbautiefe: 100 mm
• Farbe: weiß (annähernd RAL 9010)
• Abmessungen sichtbarer Teil (HxBxT): 100 x 100 x 9.5 mm
• Abmessungen (HxBxT): 120 x 120 x 109.5 mm
• Maximale Reichweite Bluetooth® (Freifeld, je nach Gerät): 50 m
• Betriebsfrequenz: 2.4 GHz
• Maximale Hochfrequenzleistung: -2 dBm
• Schutzart: IP20
• Stoßfestigkeit: IK02
• Einstellungen ändern: Niko Detector Tool-App (iOS-Android) und 2-Wege-Bluetooth®-Kommunikation
• Halogen frei: ja
• Kennzeichnung: CE
