Elektrozylinder: Elektrische Linearantriebe für kontrollierte Hub- und Positionierbewegungen

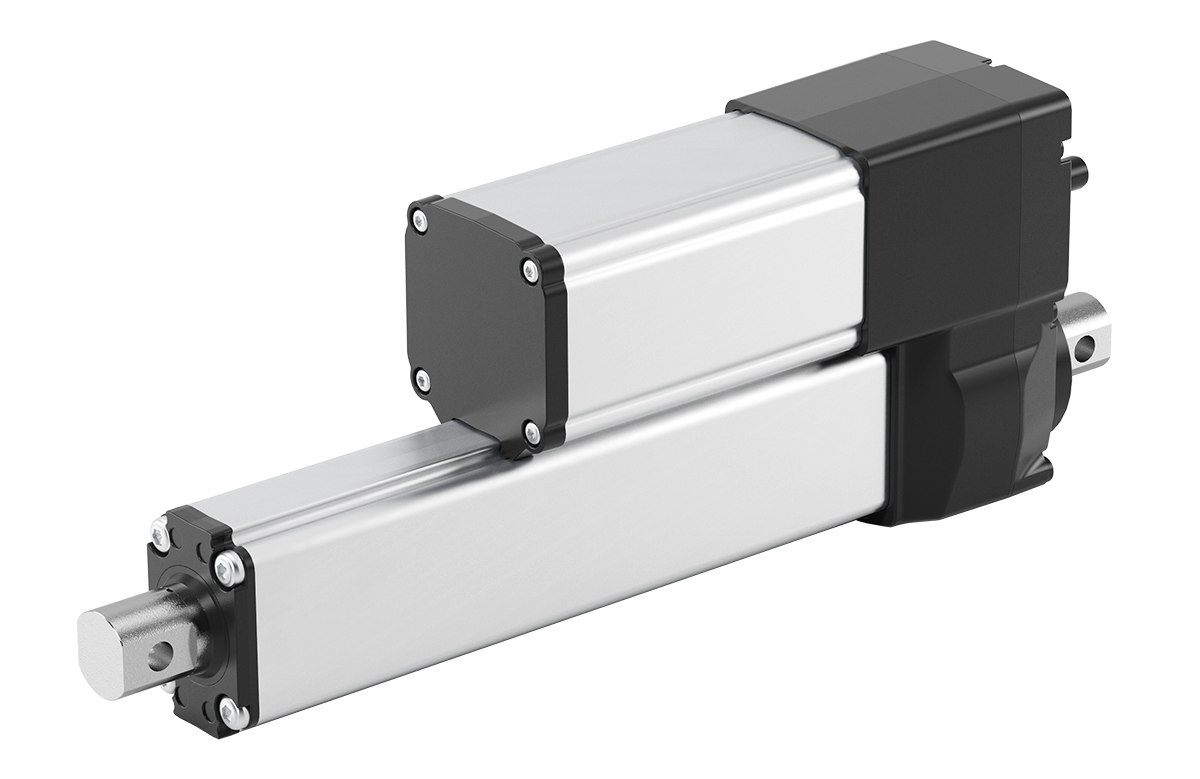

Elektrozylinder wandeln die Drehbewegung eines Niederspannungsmotors über eine Spindelmechanik in eine lineare Bewegung um. Sie werden auch als elektrische Hubzylinder, Linearantriebe, Linearaktuatoren bezeichnet. Ihr Einsatzgebiet reicht von einfachen Verstellaufgaben bis zu präzise gesteuerten Bewegungsabläufen in Maschinen, Fahrzeugen und industriellen Anlagen.
Im Vergleich zu hydraulischen oder pneumatischen Antrieben benötigen elektrische Linearantriebe weder Hydrauliköl noch Druckluftversorgung. Dadurch entfallen Komponenten wie Pumpen, Ventilblöcke, Kompressoren und Schlauchleitungen. Das reduziert den Installationsaufwand, minimiert Leckagerisiken und vereinfacht die Integration in automatisierte Anlagen.
Kräfte, Geschwindigkeiten und Versorgungsspannungen
Elektrozylinder sind für unterschiedliche Kraft- und Geschwindigkeitsanforderungen erhältlich. Je nach Ausführung können sie beispielsweise für Druck- und Zugkräfte von 500 bis 10’000 N ausgelegt sein. Die verfügbaren Geschwindigkeiten reichen dabei – abhängig von Last und Variante – von langsamen, kraftvollen Bewegungen bis zu schnellen Verstellbewegungen. Die Versorgungsspannung richtet sich nach der jeweiligen Ausführung. Typische Varianten sind 12 VDC und 24 VDC, wobei je nach Modell auch 48 VDC möglich sind. Damit eignen sich elektrische Hubzylinder sowohl für kompakte Verstellungen als auch für Anwendungen, bei denen hohe Kräfte, definierte Positionen oder wiederholgenaue Bewegungen erforderlich sind.
Positionierung und Wegmessung
Je nach Ausführung und Anforderung stehen verschiedene Möglichkeiten zur Hubbegrenzung, Wegmessung und Positionsrückmeldung zur Verfügung:
- Endschalter begrenzen den Hub zuverlässig an den Endlagen und schützen den Antrieb vor einer Überlastung durch das Erreichen der mechanischen Endposition.
- Hall-Sensoren erfassen die Bewegung des Antriebs berührungslos und verschleissarm. Die daraus gewonnenen Impulse ermöglichen eine Rückmeldung über die Bewegung und können zur Synchronisation mehrerer Linearantriebe genutzt werden. So lassen sich beispielsweise zwei Antriebe synchron steuern, um eine gleichmässige Bewegung zu gewährleisten.
- Potentiometer ermöglichen eine kontinuierliche, analoge Positionsrückmeldung über den gesamten Hub.
- Analoge Positionssignale ermöglichen die direkte Einbindung des Linearantriebs in übergeordnete Steuerungs- und Regelungssysteme. Beim LD1000C steht beispielsweise ein lineares Spannungssignal zur Verfügung, das die aktuelle Zylinderposition abbildet. Bei einer Versorgungsspannung von 24 VDC beträgt das Signal standardmässig 2–10 V, bei 12 VDC 0,5–4,5 V.
Interne Steuerung mit intelligenten Funktionen
Moderne Elektrozylinder verfügen über eine integrierte Steuerung, die eine direkte Ansteuerung und Parametrierung des Antriebs ermöglicht. Je nach Ausführung können dadurch zusätzliche externe Steuerelemente reduziert oder teilweise eingespart werden. Über digitale Eingänge lassen sich beispielsweise Befehle zum Ein- und Ausfahren des Linarantriebs oder vordefinierte Betriebsarten aktivieren. Abhängig von der Ausführung können zudem Zielpositionen und Geschwindigkeiten im Antrieb hinterlegt werden. Nach dem Anlegen eines entsprechenden Eingangssignals fährt der Zylinder selbstständig die definierte Position an. Wird das Signal unterbrochen, kann die Bewegung entsprechend der konfigurierten Funktion gestoppt werden. Bei Anwendungen mit mehreren synchron betriebenen Linearantrieben kann die interne Steuerung zudem die Bewegungen der einzelnen Antriebe überwachen und aufeinander abstimmen. Vor Beginn einer Hubbewegung können dabei kleine Positionsausgleichsbewegungen durchgeführt werden, um unterschiedliche Ausgangspositionen der Antriebe auszugleichen und einen möglichst synchronen Bewegungsablauf zu gewährleisten.
CAN-Bus und Einbindung in Maschinensteuerungen
Für komplexere Anwendungen lassen sich Elektrozylinder über eine CAN-Bus-Anbindung in übergeordnete Maschinen- und Fahrzeugsteuerungen integrieren. Damit können Status-, Positions- und Steuerinformationen zentral verarbeitet sowie mehrere Antriebe koordiniert werden. Dies ist insbesondere bei synchronen Bewegungsabläufen, automatisierten Verstellfunktionen und mobilen Maschinen von Vorteil. Die konkrete Kommunikationsschnittstelle, die verfügbaren Datenpunkte und die Parametrieroptionen sind jeweils von der Zylindervariante und der eingesetzten Steuerungsarchitektur abhängig.
Kundenspezifische Auslegung statt reiner Katalogantrieb
Industrielle Applikationen stellen oft einzigartige Anforderungen an den verfügbaren Bauraum, die mechanischen Anbindungen oder die physikalische Belastbarkeit. Da Standardlösungen in solchen Fällen häufig Kompromisse erfordern, liegt ein Schwerpunkt bei Phoenix Mecano auf der Flexibilität jenseits der Katalogkonfigurationen. Das Angebot umfasst gezielte Modifikationen an den Linearantrieben, um diese exakt in die kundenspezifischen Anforderungen zu integrieren. Häufig angefragte Anpassungen betreffen beispielsweise spezielle mechanische Aufnahmen auf der Gehäuseseite, oder variierende Gewindegrössen and der Hubstange. Auch im Bereich der Elektrik werden Modifikationen vorgenommen, wie etwa die Verwendung von Anschlusskabeln und Steckern, die spezifischen Werksnormen oder internen Vorschriften der Kunden entsprechen. Sofern es physikalisch umsetzbar ist, werden zudem Einbaumasse und Hublängen realisiert, die deutlich vom Standard abweichen. Durch diesen Ansatz übernimmt das Unternehmen über die Rolle des reinen Lieferanten hinaus die Funktion eines Entwicklungspartners für individualisierte Elektrozylinder, um gemeinsam mit dem Anwender technisch optimierte Lösungen zu konzipieren.
Typische Anwendungen und Branchen
Elektrozylinder kommen überall dort zum Einsatz, wo eine Bewegung elektrisch, kontrolliert und reproduzierbar ausgeführt werden soll. Typische Anwendungen sind beispielsweise:
- Maschinen- und Anlagenbau: Verstellen von Anschlägen, Führungen, Schutzhauben, Formatwechseln oder Werkzeugpositionen.
- Agrartechnik: Elektrische Anpassung von Klappen, Dosier- und Verstelleinrichtungen an Landmaschinen – auch unter Staub, Feuchtigkeit und Vibration.
- Erneuerbare Energien: Verstellung von Klappen, Abdeckungen oder Komponenten in Energieanlagen.

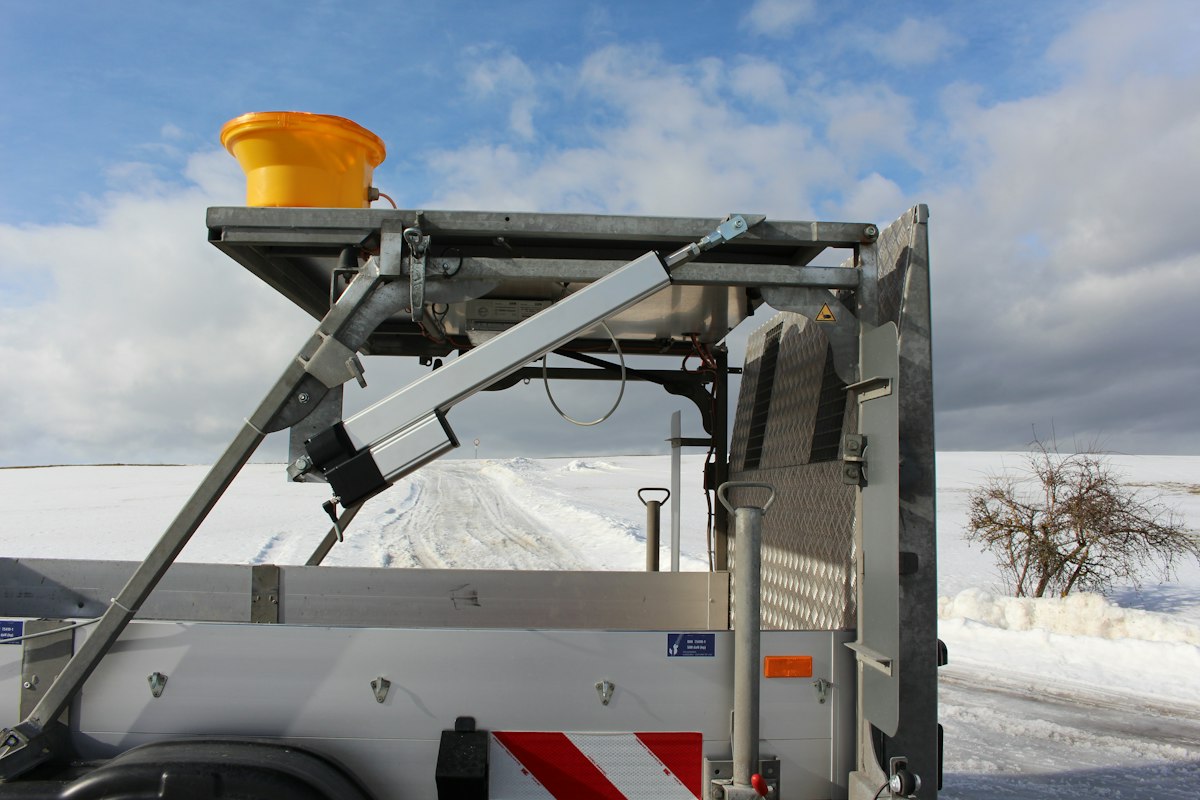

- Fahrzeug- und Sonderfahrzeugtechnik: Betätigung von Verriegelungen, Abdeckungen, Trittstufen oder verstellbaren Aufbauten.
- Prozess- und Automatisierungstechnik: Positionieren, Spannen, Öffnen und Schliessen von mechanischen Baugruppen.
Elektrozylinder bilden damit eine vielseitige Basis für elektrische Verstellaufgaben – von der einfachen Zwei-Positionen-Bewegung bis zur rückmeldefähigen, synchronisierten und busintegrierten Antriebslösung.
