Über Elektrozylinder

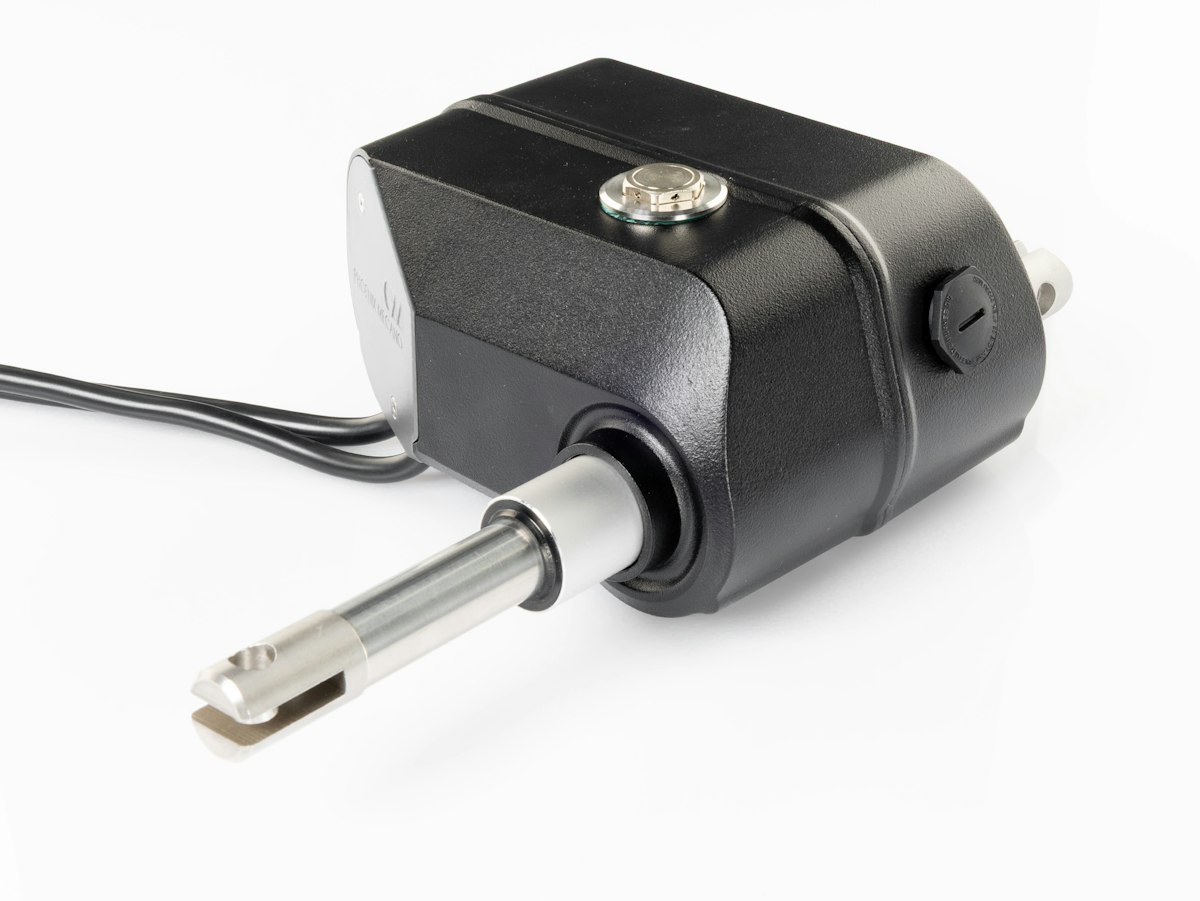

Elektrozylinder wandeln eine rotatorische Antriebsbewegung in präzisen Linearschub um. Der integrierte Elektromotor treibt über ein Getriebe eine Gewindespindel an, die den Hub translatorisch ausführt. Die Bauform ist kompakt. Bei Stillstand hält eine Selbsthemmung die Position häufig ohne Nachstrom und stabilisiert Achssysteme sowie Klappenmechaniken.
Technische Merkmale und Aufbau
Bei Kräften im Kilonewton-Bereich kommen meist Kugelgewindetriebe zum Einsatz. Ihr Wälzkontakt senkt die Reibung und erhöht die Lebensdauer. Trapezgewindetriebe eignen sich für kleinere Kräfte, verschleißen bei hohen Lastwechseln jedoch schneller. Die Baugruppe integriert Motor, Getriebe, Spindel und Führung in einem Gehäuse. Entscheidend ist die Steifigkeit der Führung, denn sie bestimmt das Kippmoment bei Querlast.
Für kurze Taktzeiten liefern Servomotoren hohe Dynamik mit geschlossener Regelung. Schrittmotoren arbeiten taktgenau ohne Rückführung. Die Steuerungstechnik prägt den Bewegungsablauf: Rampenparameter begrenzen Stromspitzen und reduzieren mechanische Resonanzen. Eine Kupplung dämpft Drehschwingungen und kompensiert kleine Fluchtfehler zwischen Motorwelle und Spindellagerung. Beispiel: Bei 24 V DC (Gleichspannung) begrenzt eine korrekt parametrierte Rampe den Spitzenstrom des Servoantriebs beim Anfahren.
Einsatzgebiete und Leistungsdimensionierung
In Produktionslinien übernehmen elektrische Linearantriebe häufig die Formatverstellung, etwa an Führungen oder Anschlägen mit wechselnden Produktbreiten. Bearbeitungsmaschinen positionieren damit Spannvorrichtungen oder Schutzhauben reproduzierbar im Submillimeterbereich. Auch Gebäudeantriebe wie Lichtkuppeln, Oberlichter und Dachfenster fahren definierte Lüftungswege. Der Nutzen liegt in reproduzierbarer Verstellung bei digitaler Vorgabe.
Für die Auslegung sind drei Eckwerte maßgeblich. Erstens legt die maximale Kraft den Spindeldurchmesser fest. Zweitens begrenzen Verfahrgeschwindigkeit und Übersetzung die erforderliche Motorleistung. Drittens bestimmt der Hub die Einbaulänge einschließlich Endlagenreserve. Die Einschaltdauer (ED) limitiert den Motor thermisch. Eine ED von 30 Prozent erfordert andere Wicklungsdaten als 100 Prozent Dauerbetrieb. Umgebungsbedingungen wirken direkt: IP-Schutzarten nach DIN EN 60529 steuern Dichtungskonzepte bei Staub oder Spritzwasser.
- Maximale Kraft: Lastfall inklusive Reibwerten und Sicherheitsfaktor für Stoßlasten.
- Verfahrgeschwindigkeit: Zielwert in mm/s plus Beschleunigungsprofil zur Taktzeitbewertung.
- Einschaltdauer (ED): Verhältnis von Laufzeit zu Zykluszeit als Temperaturgrenze des Motorsystems.
- Umgebungsbedingungen: Temperaturbereich und Feuchte bestimmen Schmierstoff- und Dichtungsauswahl.
Auswahlkriterien und Normkonformität
Nicht die Nennkraft allein entscheidet. Die Messkette für die Wegrückmeldung beeinflusst Wiederholgenauigkeit und Referenzfahrt. Bei Maschinenfunktionen mit Sicherheitsbezug fordert ISO 13849 nachvollziehbare Performance-Level-Konzepte für Sensorik und Abschaltung. Das gilt besonders bei vertikalen Achsen mit Absturzenergie. Profiltechnik erleichtert die Montage über genormte Nutenbilder und reduziert Adapterplattenstapel im Gestellbau. Die Verfahrwege werden typischerweise über Endschaltertests oder eine Encoderdiagnose im Stillstand überprüft.
| Merkmal | Elektrozylinder | Pneumatik / Hydraulikzylinder |
|---|---|---|
| Positionierung | stufenlos mit hoher Auflösung (Stufenlos) | Pneumatik meist Endlagen; Hydraulik fein dosierbar |
| Energiepfad | Antrieb nur bei Bewegung aktiv; Kostenvorteil im Zyklusbetrieb möglich (Kostenvorteil) | Druckluft- bzw. Aggregatbetrieb läuft oft dauerhaft |
| Betriebsmedien | keine Leckagepfade | Druckluft kann entweichen; Öl kann austreten (Hydraulikzylinder) |
Zwar reduziert elektrische Antriebstechnik Medienrisiken gegenüber Pneumatik, aber EMV-Grenzwerte erfordern saubere Leitungsführung und Filterkonzepte nach DIN EN 61000. Geprüfte Prozessketten im Qualitätsmanagement des Herstellers stützen Datenblattangaben zu Lebensdauerkennwerten von Spindel und Lagerung. Krieger taucht in manchen Beschaffungslisten als Suchwort auf, dennoch sind die technischen Daten ausschlaggebend für Produktionskapazität in taktbetriebenen Anlagen und für reproduzierbare Referenzpunkte der Achse.
Normen und Richtlinien
- DIN EN 60529: IP-Schutzarten für Dichtungskonzepte in staubiger oder feuchter Umgebung.
- ISO 13849: Performance-Level-Anforderungen an sicherheitsbezogene Maschinenfunktionen.
- DIN EN 61000: EMV-Anforderungen an Leitungsführung und Filterkonzepte.
- ISO 9001: Qualitätsmanagement-Nachweise des Herstellers für belastbare Lebensdauerdaten.
Hersteller sind PROMESS Montage- und Prüfsysteme GmbH, Phoenix Mecano Solutions AG
FAQ zu Elektrozylinder
Wie beeinflussen Elektrozylinder die Total Cost of Ownership TCO?
Elektrozylinder senken die TCO durch geringeren Energiebedarf und weniger Wartungszyklen. Sie benötigen Energie nur bei Bewegung, während Pneumatik dauerhaft Druck aufrechterhält. Das reduziert die Energiekosten gegenüber pneumatischen Lösungen bei vergleichbarer Last typischerweise um 30 bis 50 Prozent. Der Verzicht auf Medien wie Öl oder Druckluft senkt zudem Beschaffungs-, Entsorgungs- und Leckagekosten und wirkt langfristig kostensenkend auf die Gesamtbetriebskosten.
Welche Schnittstellen sind für die SPS-Integration elektrischer Linearantriebe relevant
Entscheidend sind Echtzeit-Feldbusse wie PROFINET, EtherCAT und EtherNet/IP. Sie ermöglichen deterministische Kommunikation und präzise Achssteuerung. Die Protokollwahl richtet sich nach der bestehenden SPS-Infrastruktur; offene Standards wie IO-Link vereinfachen Parametrierung und Diagnose. Die Schnittstellenkompatibilität sollte frühzeitig verifiziert werden, um Implementierungsaufwand zu reduzieren.
Wie bewertet man die Lebensdauer von Elektrozylindern für industrielle Anwendungen
Die Lebensdauer wird über die Anzahl der Lastwechsel oder die kumulierte Verfahrstrecke unter definierten Bedingungen angegeben. Maßgeblich ist die L10-Lebensdauer des Kugelgewindetriebs nach ISO 3408-5, die eine 90-prozentige Erreichenswahrscheinlichkeit beschreibt. Wichtige Auswahlkriterien sind der dynamische Tragfähigkeitswert Ca der Spindel und die maximale Betriebstemperatur des Motors. Für die Auslegung ist ein Sicherheitsfaktor von mindestens 1,5 auf die rechnerische Lebensdauer zu empfehlen, um die Anlagenverfügbarkeit zu sichern.
Welche typischen Fehler treten bei der Parametrierung elektrischer Zylinder auf
Typische Fehler sind falsch eingestellte Beschleunigungs- und Verzögerungsrampen, unpassende Strombegrenzungen sowie fehlerhafte Referenzfahrten oder Endlagen-Definitionen. Die Folgen reichen von übermäßiger mechanischer Belastung und erhöhtem Verschleiß bis zu Stromspitzen, die den Antrieb überlasten, sowie verminderter Wiederholgenauigkeit. Entscheidend ist die exakte Abstimmung der Regelparameter auf mechanische Last und geforderte Taktzeit, um einen stabilen Betrieb sicherzustellen.
Welche Kriterien sind für Elektrozylinder in Reinraumanwendungen entscheidend?
Elektrozylinder für den Reinraum müssen geringe Partikelemissionen und geeignete Werkstoffe nach ISO 14644 aufweisen. Entscheidend sind abriebarme Dicht- und Gehäusematerialien, Reinraumschmierstoffe sowie ein geschlossenes, kontaminationsarmes Gehäuse. Häufig gefordert ist eine Klassifizierung nach ISO 14644-1, mindestens Klasse 6 oder besser, um die Partikelabgabe in die Umgebung stark zu begrenzen.
Warum ist die Schmierstoffwahl bei Linearantrieben entscheidend
Die Schmierstoffwahl bestimmt Reibung, Verschleiß und damit die Lebensdauer der Gewindespindel. Ungeeignete Schmierstoffe erhöhen Temperatur und führen zu vorzeitigem Ausfall; geeignete steigern die Effizienz und verlängern Wartungsintervalle. Bei der Auswahl zählen Betriebsbedingungen wie Temperatur, Last und Geschwindigkeit sowie die Materialverträglichkeit. Für die meisten industriellen Anwendungen ist hochwertiges Wälzlagerfett der NLGI-Klasse 2 ein bewährter Richtwert.
Welche Sicherheitsfunktionen sind bei vertikalen Achsen mit elektrischen Zylindern Pflicht?
Pflicht sind Schutzfunktionen gegen unbeabsichtigtes Absenken oder Absturz. Nach ISO 13849 ist abhängig von der Risikobeurteilung mindestens PL c oder PL d zu erreichen. Dafür werden meist redundante Bremssysteme eingesetzt, etwa eine Motor-Haltebremse in Kombination mit einer mechanischen Klemm- oder Verriegelungseinrichtung. Sicherheitsgerichtete Antriebsfunktionen gemäß DIN EN 61800-5-2, zum Beispiel STO oder SS1, sind eine gängige Integrationsanforderung.
Hintergrund: Elektrozylinder
-
Elektrozylinder Wikipedia
Elektrozylinder sind elektromotorisch angetriebene Linearantriebe, die ein Schubrohr linear verstellen. Als Alternative bzw. Ergänzung zu Pneumatik- und Hydraulikzylindern gibt es sie in vielen Baugrößen für unterschiedliche Kräfte und Einsatzgebiete; sie zählen zu elektromechanischen Maschinenbaukomponenten.
