Baumustergeprüfte Arbeitsplätze für eine sichere Produktion

Artikel, letzte Änderung: , Autor : iris-jaskulski-1

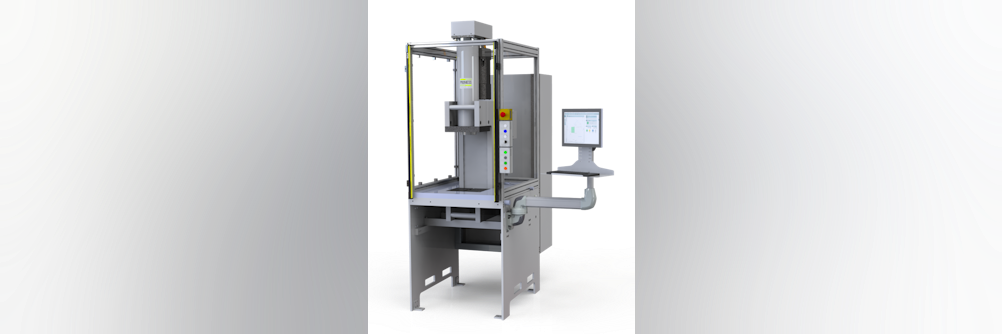

Die Serie modularer Einzelarbeitsplätze von PROMESS ist baumustergeprüft und bietet alles für die moderne Fertigung von kleinen und mittleren Serien, sowie für den Muster- und Prototypenbau. Sie können entsprechend der Kundenanforderung konfiguriert werden.

Modular konfigurieren – präzise fertigen

Die Einzelarbeitsplätze sind autonome Stationen, numerisch gesteuert und von höchster Präzision. Das Herzstück der Arbeitsplätze ist das Universelle Fügemodul. Hier stehen verschiedene Fügemodule im Kraftspektrum von 100 N bis 200 kN zur Verfügung. Optimiert wurden die Arbeitsplätze für unsere Pressereihe UFM Line5. Das Fügemodul wird, je nach Kundenwunsch und Aufgabenstellung, von einem C-Gestell oder einem Vier-Säulen-Gestell aufgenommen. Die C-Gestelle zeichnen sich durch ihre gute Zugänglichkeit von vorn und der Seite aus und verfügen über eine hohe Steifigkeit. Für Anwendungen mit zentrisch axialer Krafteinleitung eignen sich die Vier-Säulen-Gestelle. Der Vorteil liegt in der geringen Aufbiegung, die sich ausschließlich parallel auswirkt. Beide Gestelle können mit verschiedenen lichten Höhen und Weiten geliefert werden. Das Gestell wird fest auf einer Grundplatte montiert, die wahlweise aus Alu oder Multiplex gefertigt wird. Sollte es zum Verschleiß der Grundplatte kommen, ist diese austauschbar, so dass die Produktion in kürzester Zeit fortgesetzt werden kann. Das Grundgestell des Arbeitsplatzes wurde überarbeitet, um ein leichteres Handling zu ermöglichen. Dafür wurden an den stabilen Seitenwänden Aussparungen für den Gabelstapler vorgesehen. Der Gabelstapler kann sich hier einfädeln und den Arbeitsplatz sicher und bequem an die gewünschte Stelle manövrieren. Die Stationen werden in verschiedenensten Branchen und Industrieberiechen eingesetzt, z.B. als Test- und Prüfplätze für die Materialprüfung mit Zug- und Druckkräften.



Komplettes System mit Sicherheitseinrichtungen

Der Arbeitsplatz wird als komplettes System mit Schaltschrank geliefert und kann sofort in Betrieb genommen werden. Ein PC am Tragarm gehört ebenfalls zum Lieferumfang und gewährleistet die sofortige Aufnahme, Visualisierung und Weiterverarbeitung der Produktionsdaten. Zur Analyse der Daten stehen optional standardisierte Schnittstellen zu QS-STAT und IPM zur Verfügung. Der Einzelarbeitsplatz kann je nach Anwendungsfall mit verschiedenen Sicherheitseinrichtungen geliefert werden. Dazu zählen eine manuelle oder eine pneumatische Hubtür, ein Lichtvorhang und eine Zwei-Hand-Auslösung. Die Sicherheitseinrichtungen sind, wie alle Komponenten des Einzelarbeitsplatzes, baumustergeprüft. Auf Wunsch liefert PROMESS den schlüsselfertigen Einzelarbeitsplatz, nimmt die Anlage vor Ort in Betrieb und führt Schulungen durch.
