ATEX Entstaubung für den Innenbereich bei der OHM & HÄNER Metallwerk GmbH & Co. KG

Sichere Stauberfassung in der Gießerei

Die OHM & HÄNER Metallwerk GmbH & Co. KG zählt zu den führenden Unternehmen der Gießereiindustrie und fertigt Serien sowie kundenspezifische Gussteile aus Aluminiumlegierungen. Das familiengeführte Unternehmen beschäftigt rund 650 Mitarbeiter und beliefert Kunden weltweit mit Rohguss sowie bearbeiteten Sand und Kokillengussteilen. Die Gussformen werden aus bentonitgebundenem Formstoff auf Quarzsandbasis hergestellt.

Beim Entkernen der Gussteile entstehen große Mengen feiner Quarzstäube. Im anschließenden Schleifen und Putzen der Aluminiumgussbauteile werden zusätzlich explosionsfähige Aluminiumstäube freigesetzt. Für den Aufbau eines neuen Arbeitsbereichs mit zwei separaten Schleifkabinen wurde deshalb eine Absauglösung benötigt, die beide Staubarten sicher erfasst und gleichzeitig die Anforderungen des Explosionsschutzes erfüllt. Die Entstauber sollten zudem im Innenbereich möglichst nahe an den Arbeitskabinen installiert werden.

Unterschiedliche Staubarten erfordern unterschiedliche Absaugtechnik

Quarzstaub und Aluminiumstaub stellen unterschiedliche Anforderungen an die Entstaubung. Während Quarzstäube zuverlässig abgeschieden werden müssen, erfordern explosionsfähige Aluminiumstäube eine Absauglösung nach den gesetzlichen ATEX Vorgaben. Gesucht war deshalb ein Anlagenkonzept mit zwei getrennten Entstaubern, das beide Arbeitsprozesse unabhängig voneinander absichert. Gleichzeitig standen eine energieeffiziente Innenaufstellung, ein geringer Wartungsaufwand sowie ein automatischer Staubaustrag im Fokus.

Zwei Schleifkabinen mit abgestimmter Entstaubung

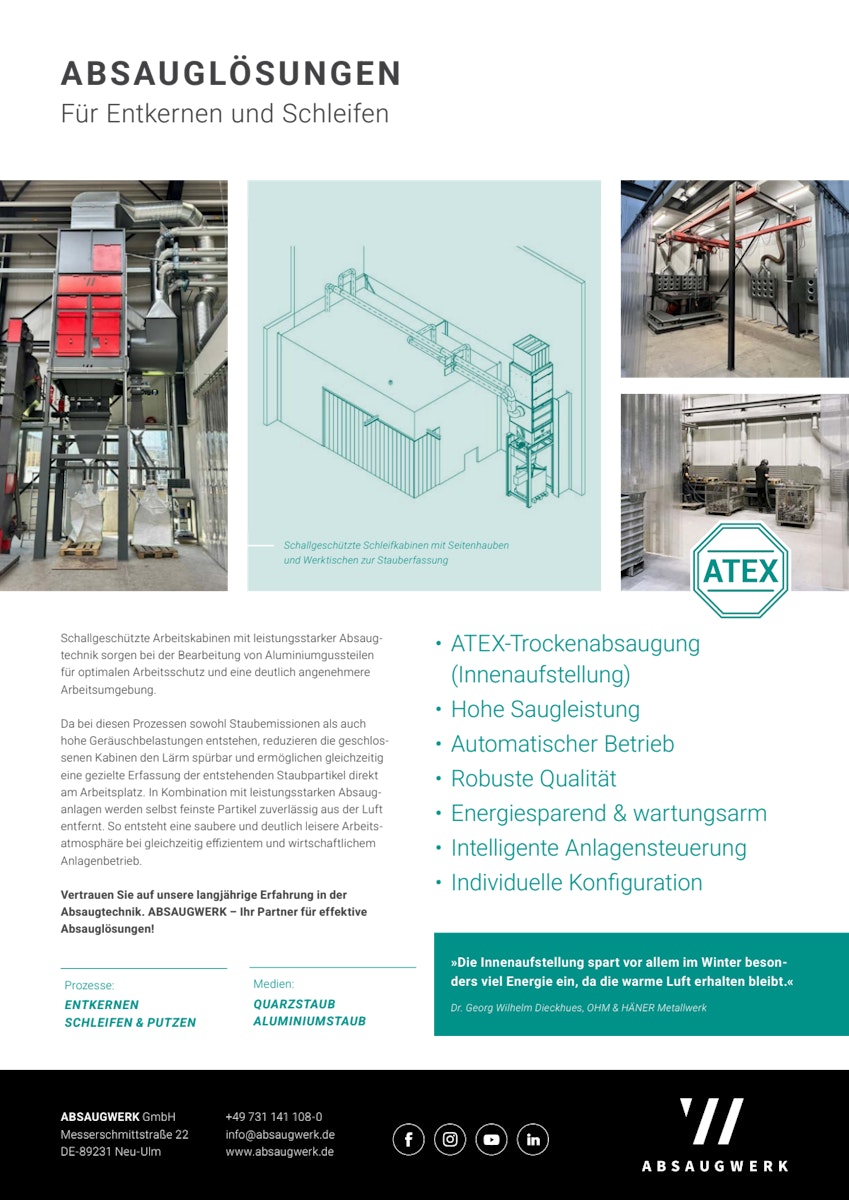

ABSAUGWERK entwickelte für den neuen Arbeitsbereich zwei schallgeschützte Schleifkabinen mit Seitenhauben und Absaugtischen zur direkten Stauberfassung. Eine Arbeitskabine wird für das Entkernen der Gussteile genutzt, die zweite für das Schleifen und Reinigen der Aluminiumgussbauteile.

Jede Kabine erhielt eine auf den jeweiligen Prozess abgestimmte Entstaubung. Dadurch können Quarzstaub und Aluminiumstaub getrennt erfasst und gefiltert werden. Die Aufstellung der Entstauber im Innenbereich reduziert die Verrohrung, verkürzt die Luftwege und ermöglicht eine energieeffiziente Luftführung.

ATEX Entstauber für explosionsfähige Aluminiumstäube

Für die Erfassung der Aluminiumstäube kommt ein ATEX Entstauber der Serie P 6000 zum Einsatz. Die Anlage verfügt über eine Motorleistung von 30 kW und erreicht eine maximale Luftleistung von 31.000 m³ pro Stunde. Sechs Filterpatronen mit einer Filterfläche von 300 m² sowie nachgeschaltete HEPA H14 Filter reinigen die Prozessluft. Ein Vorabscheider schützt die Filter vor Funken und groben Partikeln und erhöht gleichzeitig die Standzeit der Filter.

Für die Quarzstäube wurde ein Entstauber der Serie P 4000 mit 11 kW und einer maximalen Luftleistung von 15.000 m³ pro Stunde installiert. Auch hier erfolgt die Filtration über sechs Filterpatronen sowie eine zweite Filterstufe mit HEPA H14 Filtern.

Automatischer Betrieb und integriertes Sicherheitskonzept

Der abgeschiedene Staub wird über Zellenradschleusen automatisch in Big Bags ausgetragen. Die Siemens LOGO! 8 Steuerung überwacht Füllstände, Filterleistung sowie die automatische Filterabreinigung und steuert den gesamten Anlagenbetrieb.

Darüber hinaus werden über die Steuerung verschiedene Brandschutzmaßnahmen aktiviert. Hierzu gehören Temperatursensoren, Funkensensoren, Warnmelder und Löschmittelbehälter. Das mehrstufige Sicherheitskonzept erfüllt die Anforderungen des Explosionsschutzes und unterstützt einen sicheren Anlagenbetrieb.

Energieeffiziente Entstaubung für den Innenbereich

Durch die Innenaufstellung der Entstauber bleiben die Luftwege kurz und die warme Hallenluft kann im Umluftbetrieb erhalten werden. Gleichzeitig reduziert die kompakte Bauweise den Platzbedarf und ermöglicht eine flexible Umstellung der Anlagen bei späteren Änderungen des Produktionslayouts.

Die automatische Filterabreinigung, die Füllstandsüberwachung der Big Bags sowie der automatische Staubaustrag tragen zusätzlich zu einem wartungsarmen Betrieb bei. Gleichzeitig werden die Anforderungen an Arbeitsschutz, Arbeitsstätten und ATEX Richtlinien erfüllt.

Auch Dr. Georg Wilhelm Dieckhues von der OHM & HÄNER Metallwerk GmbH & Co. KG bewertet das Anlagenkonzept positiv: „Für die Absaugung von explosionsfähigem Aluminiumstaub und größeren Mengen Quarzstaub suchten wir nach einer Trockenabsaugung, die im Innenbereich der Halle aufgestellt werden kann. Nach einiger Recherche fanden wir nur einen Hersteller, der unsere Anforderung technisch umsetzen konnte.“
