ATEX Nassabscheidung für Aluminiumstäube bei der QUADRUS Metalltechnik GmbH
Letzte Änderung: , Autor: ABSAUGWERK GmbH, Case Study
Beim Entgraten und Schleifen von Aluminium, Edelstahl und Stahl entstehen Metallstäube mit unterschiedlichen Anforderungen an den Arbeits- und Explosionsschutz. Für die QUADRUS Metalltechnik GmbH entwickelte ABSAUGWERK eine ATEX Nassabsaugung mit zwei Nassabscheidern, die speziell auf mehrere Arbeitsbereiche und explosionsfähige Aluminiumstäube ausgelegt ist.
Sichere Stauberfassung für die Metallbearbeitung
Die QUADRUS Metalltechnik GmbH mit Sitz in Schmögau ist auf Lasertechnik, Umformtechnik, Schweißtechnik und Montage spezialisiert. Monatlich verarbeitet das Unternehmen bis zu 1.100 Tonnen Stahl, Edelstahl und Aluminium. Beim Schweißen, Lasern, Umformen und insbesondere beim Entgraten entstehen Edelstahlstäube sowie explosionsfähige Aluminiumstäube, die zuverlässig abgesaugt werden müssen. Gleichzeitig sollte die Fertigung flexibel für unterschiedliche Werkstoffe und Losgrößen ausgelegt werden.
Für die Fertigung plante das Unternehmen eine Absauglösung für zwei Entgratmaschinen sowie zwei manuelle Arbeitsplätze. Die Anlage sollte sowohl Aluminium als auch Stahl und Edelstahl sicher abscheiden, einen wirtschaftlichen Betrieb ermöglichen und die gesetzlichen Anforderungen an Arbeits- und Explosionsschutz erfüllen. Zusätzlich war eine Aufstellung der Anlage auf einem Podest vorgesehen.
Anforderungen an die Absaugung von Aluminium- und Edelstahlstäuben
Beim Entgraten entstehen je nach Werkstoff unterschiedliche Staubarten mit verschiedenen Anforderungen an die Filtertechnik. Aluminiumstäube sind explosionsfähig und erfordern eine ATEX konforme Absaugung. Edelstahlstäube gelten als krebserregend und müssen über eine geeignete Filtertechnik zuverlässig aus der Atemluft entfernt werden.
Gesucht war deshalb ein Anlagenkonzept, das beide Anwendungsfälle in einer Lösung vereint. Gleichzeitig sollten ein geringer Wartungsaufwand, niedrige Betriebskosten sowie eine einfache Entleerung des Staubaustrags gewährleistet werden.

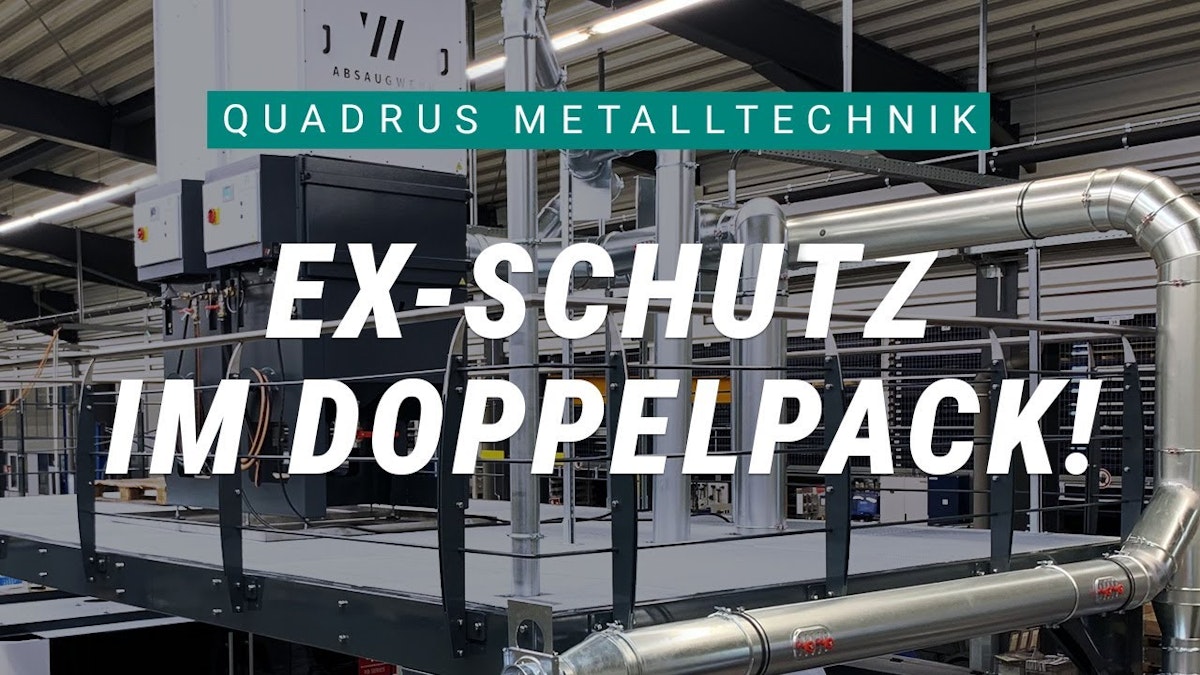

Zwei Nassabscheider für vier Arbeitsbereiche
ABSAUGWERK entwickelte ein Anlagenkonzept mit zwei ATEX Nassabscheidern der Serie W 3000. Die beiden Entgratmaschinen werden über ein Rohrsystem an die Nassabscheider angeschlossen und mehrstufig gefiltert. Zwei zusätzliche Werkstische für manuelle Arbeiten können bei Bedarf über die Anlagensteuerung zugeschaltet werden.
Die gereinigte Luft wird im Umluftbetrieb wieder in die Produktionshalle zurückgeführt. Der abgeschiedene Staub wird im Wasser gebunden und als Schlamm in einem rollbaren Behälter gesammelt und entsorgt. Das Anlagenkonzept ermöglicht den flexiblen Einsatz an insgesamt vier Arbeitsbereichen.
Mehrstufige Filtration für unterschiedliche Werkstoffe
Für die Filtration der Prozessluft kommen Edelstahlgestrickfilter in Kombination mit einem HEPA H14 Filter zum Einsatz. Dadurch werden sowohl explosionsfähige Aluminiumstäube als auch feine Edelstahlstäube zuverlässig abgeschieden.
Die Nassabscheider arbeiten mit geringem Energie- und Wasserverbrauch und verfügen über auswaschbare Edelstahlgestrickfilter. Dadurch werden die Betriebskosten reduziert und gleichzeitig lange Wartungsintervalle erreicht.
Flexibles Anlagenkonzept für wechselnde Fertigungsaufgaben
Neben den beiden Entgratmaschinen nutzt QUADRUS für kleine Losgrößen ein manuelles Entgraten mit der ABSAUGWERK Serie WT. Die beiden zusätzlichen Arbeitsplätze ermöglichen eine präzise Kantenbearbeitung bei individuellen Fertigungsaufträgen. Durch die gemeinsame Nutzung der Absaugtechnik bleibt die Produktion flexibel und der Platzbedarf in der Fertigung gering.
Die Kombination aus Nassabscheidern, Rohrsystem und Arbeitsplätzen wurde vollständig auf die Anforderungen der Fertigung abgestimmt und ermöglicht einen sicheren Betrieb für Aluminium, Edelstahl und Stahl.
Auch Hans Maier von der QUADRUS Metalltechnik GmbH zeigt sich mit der Lösung zufrieden: „ABSAUGWERK zeichnet sich durch sehr hohe Absaugleistungen und guten Service aus.“
Über ABSAUGWERK
Mit über 200 Jahren gemeinsamer Erfahrung in der Absaugtechnik entwickelt die ABSAUGWERK GmbH Absauganlagen für anspruchsvolle Industrieprozesse. Das Portfolio umfasst unter anderem Nassabscheider, ATEX Nassabscheider, Entstauber, Rauchfilter, Ölnebelabscheider sowie komplette Hallenabsaugsysteme. Durch die individuelle Planung von Erfassung, Rohrsystem und Filtertechnik entstehen Anlagenkonzepte, die auf den jeweiligen Fertigungsprozess abgestimmt sind.
Im Bereich Explosions- und Brandschutz zählt ABSAUGWERK zu den wenigen Anbietern, die die gesetzlichen Anforderungen vollständig erfüllen und einen sicheren Anlagenbetrieb gewährleisten können. Mit langjährigem Know-how entwickelt und realisiert das Unternehmen individuelle Sonderlösungen für Unternehmen unterschiedlichster Branchen.
PDF-Dokument

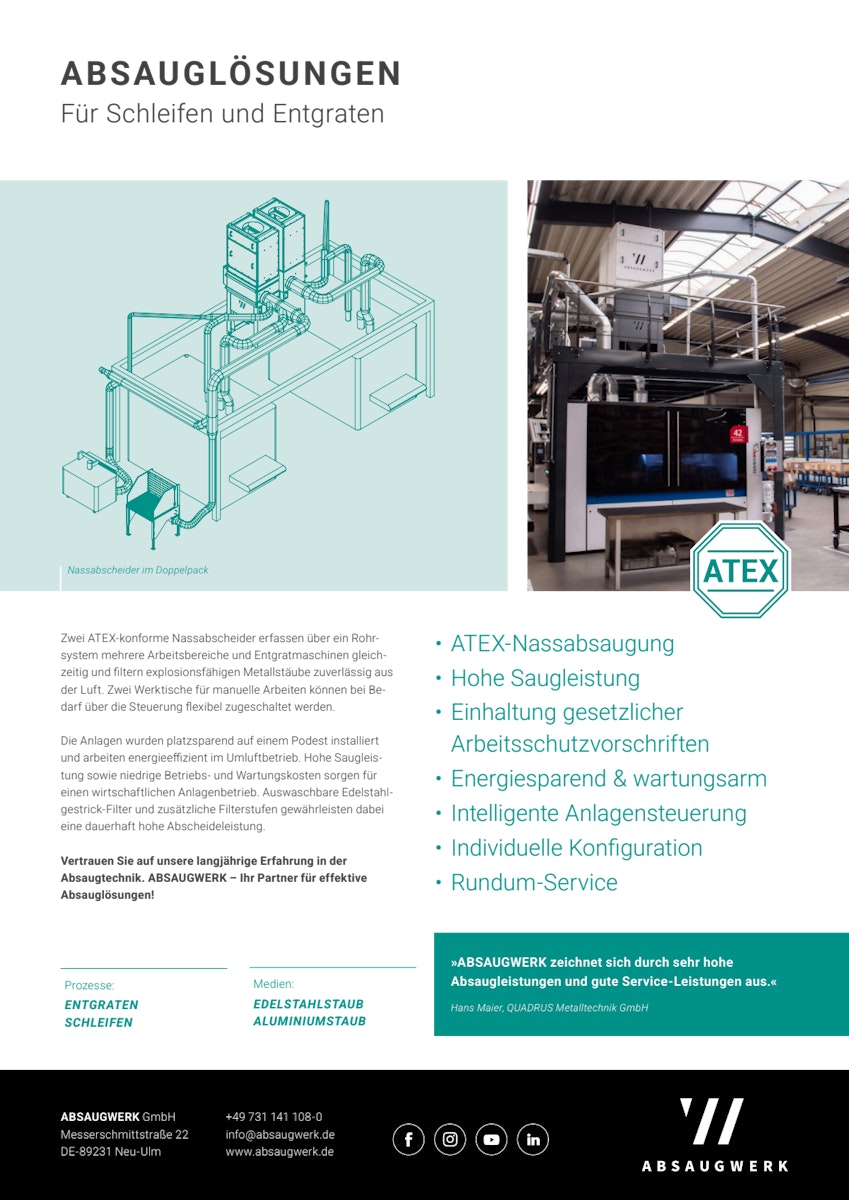

Beim Entgraten und Schleifen von Aluminium und Edelstahl entstehen Metallstäube, die sicher erfasst und gefiltert werden müssen. Die Broschüre stellt die ATEX Nassabsaugung von ABSAUGWERK mit zwei Nassabscheidern, intelligenter Anlagensteuerung und flexibler Anbindung mehrerer Arbeitsbereiche vor und fasst die wichtigsten technischen Merkmale der Anlage zusammen.
