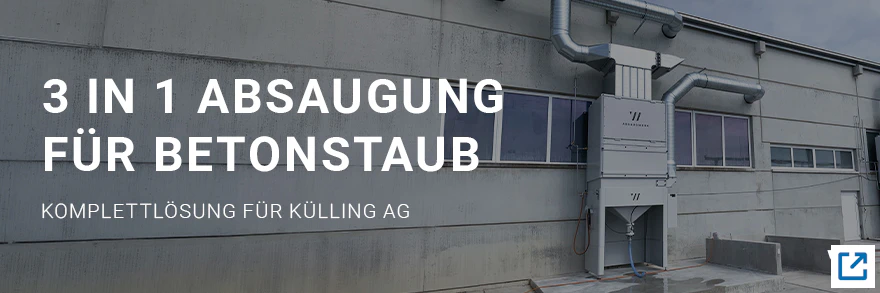

Absauganlage für Betonstaub bei der Külling AG: Maßgeschneiderte Absaugtechnik für die Betonbearbeitung

Betonstaub und Aerosole sicher erfassen

Die Külling AG entwickelt und produziert seit 1910 Betonelemente und Kunststeinprodukte für den Hoch- und Tiefbau. Zum Fertigungsprogramm gehören unter anderem Treppen, Fassadenelemente, Betonrohre, Fenstereinfassungen und Stützen. Nach dem Gießen und Aushärten werden die Bauteile durch Nassschleifen und Polieren bearbeitet. Dabei entstehen Betonstaub, wasserhaltige Aerosole und Wasserdampf, die besondere Anforderungen an die Absaugtechnik stellen.

Im Zuge einer Produktionserweiterung plante das Unternehmen eine neue Absauganlage für fünf manuelle Schleifarbeitsplätze sowie zwei große Schleifmaschinen. Ziel war eine zuverlässige Erfassung der Emissionen direkt am Entstehungsort sowie eine kontrollierte Luftführung innerhalb der Produktionshalle. Gleichzeitig sollte verhindert werden, dass feuchte Betonpartikel Rohrleitungen oder Filter zusetzen.

Anforderungen an die Absaugung von Betonstaub

Beim Nassschleifen entsteht eine Mischung aus Betonstaub und Feuchtigkeit. Diese Prozessbedingungen unterscheiden sich deutlich von klassischen Schleifanwendungen mit trockenen Stäuben. Feine Betonpartikel können sich in Filtern und Rohrleitungen ablagern und dort antrocknen. Dadurch steigt der Reinigungsaufwand und die Betriebssicherheit der Absauganlage wird beeinträchtigt.

Hinzu kamen die Luftverhältnisse in der Produktionshalle. Geöffnete Tore und Fenster führten zu Luftverwirbelungen, wodurch sich Staub und Aerosole in der Halle verteilen konnten. Gesucht war deshalb eine Absauglösung, die die Stauberfassung an den Arbeitsplätzen mit einer abgestimmten Hallenlüftung verbindet.

Die Kombination aus feinem Betonstaub und Feuchtigkeit stellt hohe Anforderungen an die Filtertechnik. Trockene Filtersysteme sind bei diesen Prozessbedingungen anfällig für Ablagerungen, da Betonpartikel Filtermedien und Rohrleitungen zusetzen können. Für den Nassschleifprozess war deshalb ein Anlagenkonzept erforderlich, das feuchte Emissionen zuverlässig abscheidet und Ablagerungen innerhalb der Absauganlage verhindert.

Nassabscheidung verhindert Ablagerungen

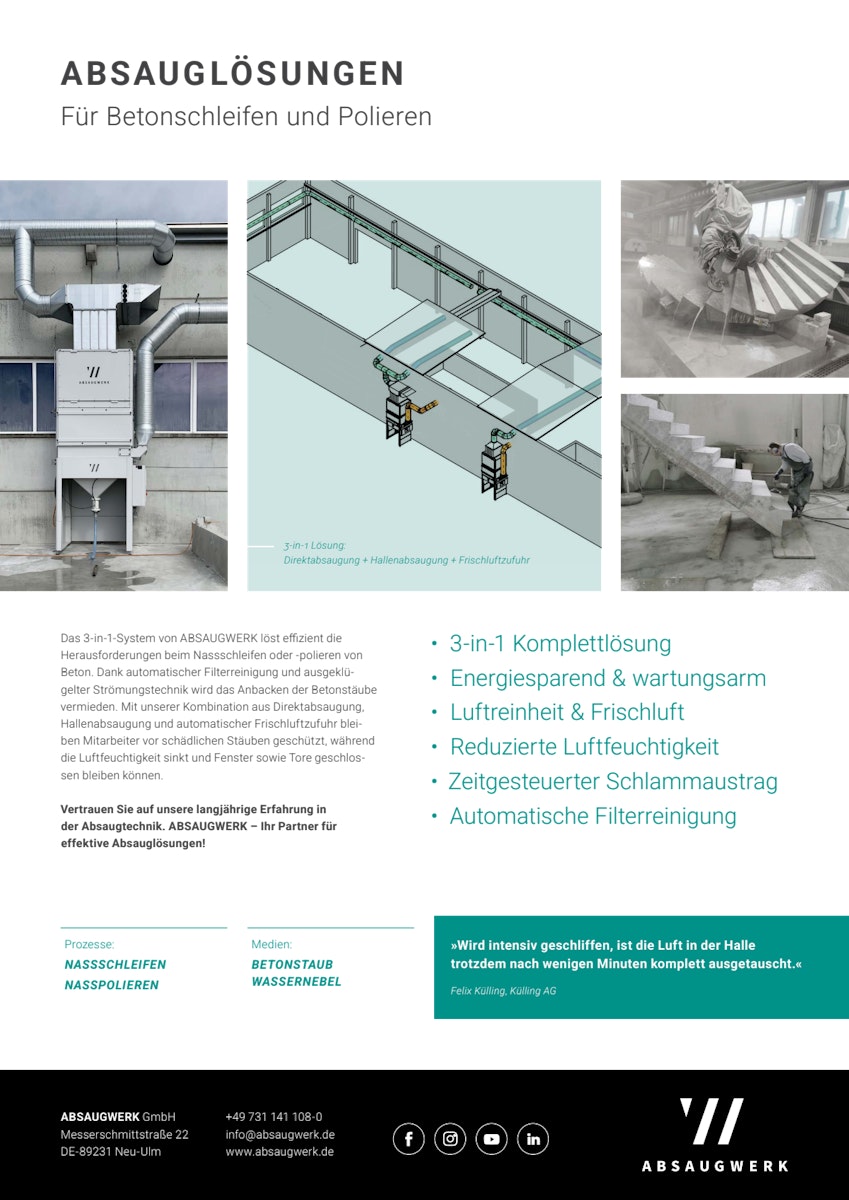

ABSAUGWERK entwickelte dafür eine auf den Schleifprozess abgestimmte 3 in 1 Lösung. Das System vereint Maschinendirekterfassung, Hallenabsaugung und Frischluftzufuhr in einer gemeinsamen Absauglösung. Die Kombination aus Nassabscheidern, Rohrsystem und Luftführung wurde technisch aufeinander abgestimmt und ermöglicht sowohl den Umluft als auch den Abluftbetrieb. Über die integrierte Sommer- und Winter-Umschaltung lässt sich die Luftführung an die jeweiligen Betriebsbedingungen anpassen.

Da beim Nassschleifen neben Betonstaub auch Wassernebel entsteht, wurde bewusst auf eine Nassabscheidung gesetzt. Das Wasser übernimmt dabei die Funktion des Filtermediums und bindet die abgeschiedenen Betonpartikel bereits während des Abscheideprozesses. Dadurch wird verhindert, dass Material im Rohrsystem oder innerhalb der Anlage antrocknet. Nachgeschaltet sorgen Kassettenfilter und Edelstahlgestrickfilter für die weitere Luftreinigung. Die Filterstufen verfügen über ein automatisches Reinigungssystem, die Edelstahlgestrickfilter können bei Bedarf ausgewaschen werden.

Auch der Austrag des abgeschiedenen Materials erfolgt automatisch. Der im Wasser gebundene Betonstaub wird zeitgesteuert über ein Quetschventil als Schlamm ausgetragen, entwässert und anschließend entsorgt. Die Anlage ist damit auch für große Staubmengen ausgelegt, ohne dass sich Ablagerungen im System bilden.

Durch die abgestimmte Luftführung konnte die Stauberfassung deutlich verbessert werden. Gleichzeitig reduziert die geregelte Frischluftzufuhr die Luftfeuchtigkeit in der Produktionshalle und verringert die Bildung von Kondenswasser. Da Tore und Fenster geschlossen bleiben können, bleibt die Luftführung auch während der Produktion konstant. Die Kombination aus einem optimal ausgelegten Rohrsystem, Umluft- und Abluftbetrieb sowie Sommer-/Winterschaltung ermöglicht darüber hinaus einen energieeffizienten Betrieb der Anlage.

Auch aus Sicht der Külling AG hat sich das Anlagenkonzept bewährt: »Wird intensiv geschliffen, ist die Luft in der Halle trotzdem nach wenigen Minuten komplett ausgetauscht. Früher mussten wir die Hallentore öffnen. Das war vor allem im Winter sehr kalt und energetisch nicht optimal. Energie spielt heutzutage immer eine Rolle. Wenn die Anlage verbrauchsgünstig ist, rechnet sich das natürlich schon. Die Wartung war gerade in Hinsicht auf Filterreinigung und -wechsel ein sehr relevantes Kriterium für uns. Wir haben bei verschiedenen Anbietern angefragt, doch die Komplettlösung von ABSAUGWERK hat uns am meisten überzeugt.« Felix Külling, Külling AG

Technische Daten der Absauganlage

Anwendung

Absaugung von Betonstaub beim Nassschleifen und Polieren

Arbeitsbereiche

• Fünf manuelle Schleifarbeitsplätze
• Zwei große Schleifmaschinen

Anlagentechnik

• 3-in-1 Lösung: Maschinendirekterfassung, Hallenabsaugung und Frischluftzufuhr
• Kombinierte Luftführung: Energiesparender Umluft- und Abluftbetrieb
• Nassabscheider Serie B 3000 (Performance: 8.500 m³/h | 7,5 kW) + 2x Nassabscheider Serie B 5000 (Performance: 25.000 m³/h | 18,5 kW)
• Patentierte Strömungstechnik mit Mehrkammernsystem
• Hallenabsaugung nach dem ABSAUGWERK Push-Pull-System
• Siemens LOGO! 8 mit Sommer-/Winterschaltung
• Mehrstufiges Filtersystem mit Edelstahlgestrick-Filter und Kassettenfilter
• Automatischer Schlammaustrag über Quetschventil
