Absauganlagen für Schweißrauchabsaugung in der Metallverarbeitung
Letzte Änderung: , Autor: Lara Herding
Schweißrauch ist kein Nebenprodukt, sondern ein Compliance-Risiko. TRGS 528 fordert Erfassung an der Quelle, AGW und krebserzeugende Partikel lassen keinen Spielraum. Der Beitrag zeigt, wie Absauganlagen Für Schweißrauchabsaugung In Metallverarbeitung prozesssicher gewählt werden. Mobil, stationär oder zentral, W3 nach DIN EN ISO 15012-1, Frequenzumrichter, Jet-Pulse. Einkauf bekommt klare Kriterien zu Leistung, Luftrückführung und Wartung. Ergebnis: Luftqualität sichern, Energie sparen, Stillstände planen.
Gesundheitsschutz und rechtliche Anforderungen an Absauganlagen für Schweißrauchabsaugung in der Metallverarbeitung
Absauganlagen für Schweißrauchabsaugung in der Metallverarbeitung sind für technische Einkäufer und Ingenieure unverzichtbar, um die TRGS 528 einzuhalten und die Arbeitsplatzgrenzwerte (AGW) sicher zu erreichen. Sie verhindern Überschreitungen von 1 mg/m³ Schweißrauch und schützen Beschäftigte vor krebserzeugenden Partikeln aus Chrom, Nickel oder Mangan. Gleichzeitig gewährleisten sie Arbeitsschutz und Rechtskonformität durch eine belastbare Gefährdungsbeurteilung.
Rechtliche Grundlagen und gesundheitliche Notwendigkeit
Schweißrauche enthalten ultrafeine Partikel mit Durchmessern unter 0,1 µm, die tief in die Lunge eindringen. Gemäß der TRGS 528 ist die Erfassung dieser Stoffe direkt an der Entstehungsquelle zwingend. Arbeitgeber müssen technische Schutzmaßnahmen priorisieren und die Absaugleistung regelmäßig prüfen. Wird der AGW überschritten, greift das Minimierungsgebot für krebserzeugende Stoffe. Ein wirksames Erfassungssystem verlängert die Filterstandzeit und senkt den Wartungsaufwand um bis zu 30 % gegenüber unregelmäßig gewarteten Anlagen.
Effiziente Erfassung und technische Systeme
Die Wirksamkeit der Schweißraucherfassung hängt von der Anlagenauslegung und der Werkstückgeometrie ab. Mobile Einheiten mit 1.500 bis 2.500 m³/h bieten Flexibilität an wechselnden Arbeitsorten. Stationäre Punktabsaugungen mit bis zu 4 m Reichweite eignen sich für Dauerarbeitsplätze. Bei automatisierten Schweißprozessen kommen Brennerabsaugungen zum Einsatz, die Partikel direkt an der Schweißpistole erfassen. Filtersysteme nach DIN EN ISO 15012‑1, Klasse W3, trennen über 99 % aller Partikel bis 0,1 µm. Jet‑Pulse‑Abreinigung und Differenzdrucküberwachung machen den Filterwechsel planbar und senken Betriebskosten.
Kriterien für die Auswahl geeigneter Filterlösungen
Für den Einkauf ist die Materialgruppe entscheidend, da sie die Einstufung des Schweißrauchs bestimmt. Chrom‑Nickel‑Stähle erfordern Filter der Klasse W3, unlegierte Stähle lassen sich mit W2‑Filtern behandeln. Energieeffiziente Anlagen mit IE3‑/IE4‑Motoren und Frequenzumrichtern senken den Stromverbrauch im Dauerbetrieb um bis zu 30 %. Wesentlich sind zudem die Verfügbarkeit von Filterpatronen, die Option zur Luftrückführung gemäß TRGS 900 sowie automatische Abreinigung für geringere Stillstandszeiten. Modular aufgebaute Systeme lassen sich an wachsende Schweißvolumina anpassen.
Wirtschaftliche und organisatorische Aspekte
Eine saubere Luftqualität vermindert krankheitsbedingte Ausfälle langfristig um bis zu 15 % und steigert die Mitarbeiterzufriedenheit. Intelligente Steuerungen regeln den Volumenstrom bedarfsabhängig, wodurch der spezifische Energieverbrauch pro Kubikmeter abgesaugter Luft sinkt. Langlebige Filtermodule mit Standzeiten von über 5.000 Betriebsstunden verringern die jährlichen Gesamtkosten deutlich. Integrierte Systeme, die sich mit bestehenden Hallenlüftungen oder Schweißautomatisierungen koppeln lassen, ermöglichen effiziente Fernüberwachung und planbare Wartung.
Normen und Standards im Überblick
Beim Einkauf von Absauganlagen sind die einschlägigen Vorschriften maßgeblich. Die folgende Übersicht zeigt die zentral relevanten Regelwerke mit ihren jeweiligen Anwendungsbereichen:
| Norm/Standard | Bedeutung für den Einkauf | Anwendungsbereich |
|---|---|---|
| TRGS 528 | Verbindliche Vorgabe zur Erfassung des Schweißrauchs direkt an der Quelle. | Metallverarbeitende Betriebe, Schweißarbeitsplätze |
| TRGS 900 | Bestimmt Arbeitsplatzgrenzwerte (AGW) für Gefahrstoffe in der Luft. | Alle Bereiche mit Schweißrauch‑Exposition |
| DGUV Regel 109‑002 | Empfiehlt konkrete technische Schutzmaßnahmen für Schweißarbeiten. | Gesundheitsschutz an manuellen und automatisierten Schweißplätzen |
| DIN EN ISO 15012‑1 | Legt Prüfverfahren und Filterklassen (W1–W3) für Schweißrauchabscheider fest. | Hersteller‑ und Betreiberbewertung der Filterleistung |
Vergleich zentraler Absaugmethoden
Die nachstehende Gegenüberstellung unterstützt Einkäufer bei der methodischen Auswahl geeigneter Systeme nach Kosten, Leistung und Installationsaufwand.
| Kriterium | Mobile Punktabsaugung | Stationäre Punktabsaugung | Zentrale Filteranlage |
|---|---|---|---|
| Flexibilität | Sehr hoch, rollenbasierter Einsatz | Begrenzt, fester Arbeitsplatz | Gering, fix installierte Infrastruktur |
| Absaugleistung | 1.000 – 2.500 m³/h | 1.500 – 3.500 m³/h | 5.000 – 50.000+ m³/h, skalierbar |
| Einsatzgebiet | Gelegentliche Schweißarbeiten, Werkstatt | Dauerarbeitsplätze, Fertigungslinien | Mehrere Schweißstellen oder komplette Hallen |
| Installationsaufwand | Gering (Plug & Play) | Mittel (Montage Absaugarm, Gebläse) | Hoch (Rohrleitungs- und Filterplanung) |
| Filterstandzeit | 1.500 – 3.000 h | 2.000 – 5.000 h mit Abreinigung | 5.000 – 10.000+ h mit Abreinigung |
| Energiekosten | Mittel (punktueller Einsatz) | Mittel bis hoch (Dauerbetrieb) | Mittel pro m³, hohe Effizienz pro Absaugpunkt |
Fazit
Absauganlagen für Schweißrauchabsaugung in der Metallverarbeitung erfüllen verbindliche Normanforderungen, gewährleisten eine konstant hohe Luftqualität und tragen zur Kostenoptimierung bei. Eine sachgerechte Auswahl nach Filterklasse, Energieeffizienz und Wartungskonzept sichert die Einhaltung gesetzlicher Vorgaben und eine nachhaltige Produktion. Für den technischen Einkauf bedeutet dies eine planbare, langfristig wirtschaftliche Investition in Arbeitssicherheit und Anlagenverfügbarkeit.
In diesem Projekt zeigt ABSAUGWERK die Installation einer leistungsstarken Schweißrauchabsauganlage für die WITRON Stahlfertiger GmbH & Co. KG. Die maßgeschneiderte Lösung sorgt für saubere Luft in drei Produktionshallen – energieeffizient, zuverlässig und optimal auf die Anforderungen der Stahlfertigung abgestimmt.

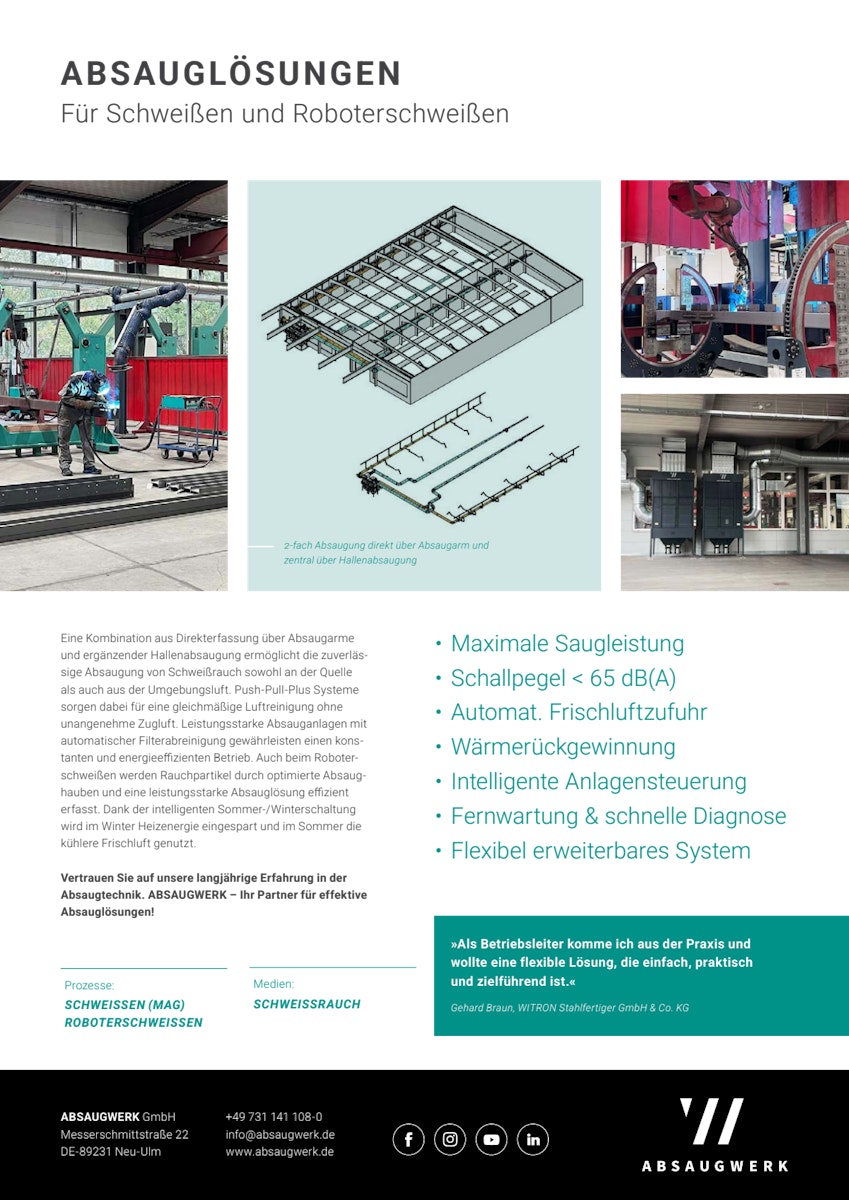

PDF-Dokument
Leistungsstarke Absauglösungen für Schweißen und Schleifen: Erfahren Sie, wie die Trockenabsaugsysteme von ABSAUGWERK Schweißrauch, Staub und Feinstaub sicher und energieeffizient erfassen. Mit ATEX-konformer Ausführung, automatischer Filterabreinigung und modularer Bauweise bieten die Anlagen zuverlässigen Schutz für Mensch und Produktion.
Weitere Informationen
Häufig gestellte Fragen und Antworten (FAQ)
Wie werden verbrauchte Filter aus Schweißrauchabsauganlagen ordnungsgemäß entsorgt?
Filtermedien aus Schweißrauchabsauganlagen gelten häufig als gefährlicher Abfall, insbesondere bei Belastung mit Chrom- oder Nickelpartikeln. Die Entsorgung hat über zertifizierte Entsorgungsfachbetriebe nach den einschlägigen Abfallschlüssel-Nummern zu erfolgen, etwa 15 02 02* für durch gefährliche Stoffe verunreinigte Filtermaterialien. Als planbare Kostenposition beeinflusst die regelmäßige Entsorgung den Total Cost of Ownership. Unternehmen sollten daher bereits bei der Anlagenplanung geeignete Entsorgungskonzepte einbeziehen, um rechtliche Vorgaben einzuhalten.
Wie wird der Return on Investment (ROI) von Schweißrauch-Absauganlagen in der Metallverarbeitung berechnet?
Der ROI von Schweißrauch-Absauganlagen ergibt sich aus sinkenden Krankenständen, geringeren Energiekosten und längerer Maschinenlebensdauer. Mögliche Effekte sind bis zu 15 Prozent weniger krankheitsbedingte Ausfälle und bis zu 30 Prozent Energieeinsparung. Je nach Investitionsvolumen und Nutzungsdauer liegt der typische ROI zwischen 18 und 36 Monaten. Eine detaillierte Wirtschaftlichkeitsanalyse unter Berücksichtigung aller Total-Cost-of-Ownership-Faktoren ist empfohlen.
Welche technischen Anforderungen stellen sich bei der Integration neuer Absaugsysteme in bestehende Anlagen?
Die Integration erfordert meist Anpassungen an Lüftungssystem, Stromversorgung und Gebäudeleittechnik. Zentrale Voraussetzung ist die Steuerungskompatibilität für eine übergeordnete Überwachung nach VDI 3804. Rohrleitungssysteme müssen gemäß DIN EN 12237 auf Dichtheit und minimale Druckverluste ausgelegt sein. Eine frühzeitige Abstimmung mit Fachplanern reduziert den Integrationsaufwand und erhöht die Effizienz.
Welche Grenzwerte gelten für die Geräuschemissionen von Schweißrauchabsauganlagen am Arbeitsplatz?
Die Lärm- und Vibrations-Arbeitsschutzverordnung (LärmVibrationsArbSchV) definiert verbindliche Expositionsgrenzwerte für Lärm. Für Absauganlagen gilt ein Orientierungswert von unter 70 dB(A) im Dauerbetrieb, um Gehörbelastungen zu vermeiden. Bei der Auswahl sollte auf einen niedrigen Schalldruckpegel sowie auf Geräte mit Schalldämmung oder integrierten Schalldämpfern geachtet werden.
Welche Qualifikationen sind für Installation und Wartung von Absauganlagen erforderlich
Installation und Wartung von Absauganlagen dürfen nur durch qualifiziertes Fachpersonal erfolgen, um Funktion und Normkonformität sicherzustellen. Nach DGUV Regel 109-002 sind sachkundige Personen für Prüfung und Instandhaltung lufttechnischer Anlagen befugt. Bei der Auswahl des Dienstleisters gilt eine Zertifizierung nach DIN EN ISO 9001 als zentrales Qualitätsmerkmal. Regelmäßige Wartungsintervalle erhalten die Betriebssicherheit und verlängern die Lebensdauer der Anlage.
Welche intelligenten Funktionen steigern die Effizienz moderner Schweißrauchabsaugungen?
Aktuelle Absauganlagen verfügen über adaptive Steuerungen, die den Volumenstrom bedarfsabhängig regeln und den Filterzustand in Echtzeit überwachen. IoT-Module ermöglichen Fernwartung und vorausschauende Instandhaltung nach VDI 2883 Blatt 1, wodurch Stillstandzeiten sinken. Zudem reduziert präzise Fehlerdiagnose die Zahl notwendiger Serviceeinsätze. Systeme mit Industrie-4.0-Schnittstellen erlauben eine gezielte Optimierung der Betriebsdaten.
