Schweißrauch sicher erfassen: Individuelle Absauglösung für die Reisch Eliasbrunn GmbH

Schweißrauch zuverlässig absaugen

Die Reisch Eliasbrunn GmbH fertigt Agrar- und Nutzfahrzeuge und produziert auf einer Fertigungsfläche von 40.000 m² jährlich bis zu 168.500 Fahrzeuge. In der Produktion kommen unter anderem Schweiß-, Laser-, Sandstrahl- und Schraubprozesse zum Einsatz. Insbesondere beim Roboterschweißen großer Baugruppen entstehen Schweißrauche, die zuverlässig erfasst und gefiltert werden müssen. Neben dem Schutz der Mitarbeiter spielt dabei auch eine konstant hohe Qualität der Schweißnähte eine entscheidende Rolle.

Im Zuge der Investition in ein schlüsselfertiges Schweißsystem von Valk Welding mit zwei kombinierbaren Schweißrobotern wurde eine Absauglösung benötigt, die sich an die räumlichen Gegebenheiten anpasst. Eine geringe Hallenhöhe sowie die großen Absaughauben der Schweißroboter stellten besondere Anforderungen an die Anlagenplanung. Gleichzeitig sollte die verfügbare Produktionsfläche vollständig erhalten bleiben.

Anforderungen an die Schweißrauchabsaugung

Beim Roboterschweißen entstehen feine Rauchpartikel, die direkt an der Entstehungsstelle erfasst werden müssen. Durch die Kombination aus zwei verfahrbaren Schweißrobotern, großen Absaughauben und einer geringen Deckenhöhe war eine konventionelle Anlageninstallation nicht möglich.

Gesucht war deshalb eine Absauglösung, die eine hohe Saugleistung mit einer kompakten Bauweise verbindet. Gleichzeitig mussten die Absauganlagen gemeinsam mit den Robotern verfahrbar sein, ohne die Beweglichkeit der Anlage oder den Produktionsprozess einzuschränken.

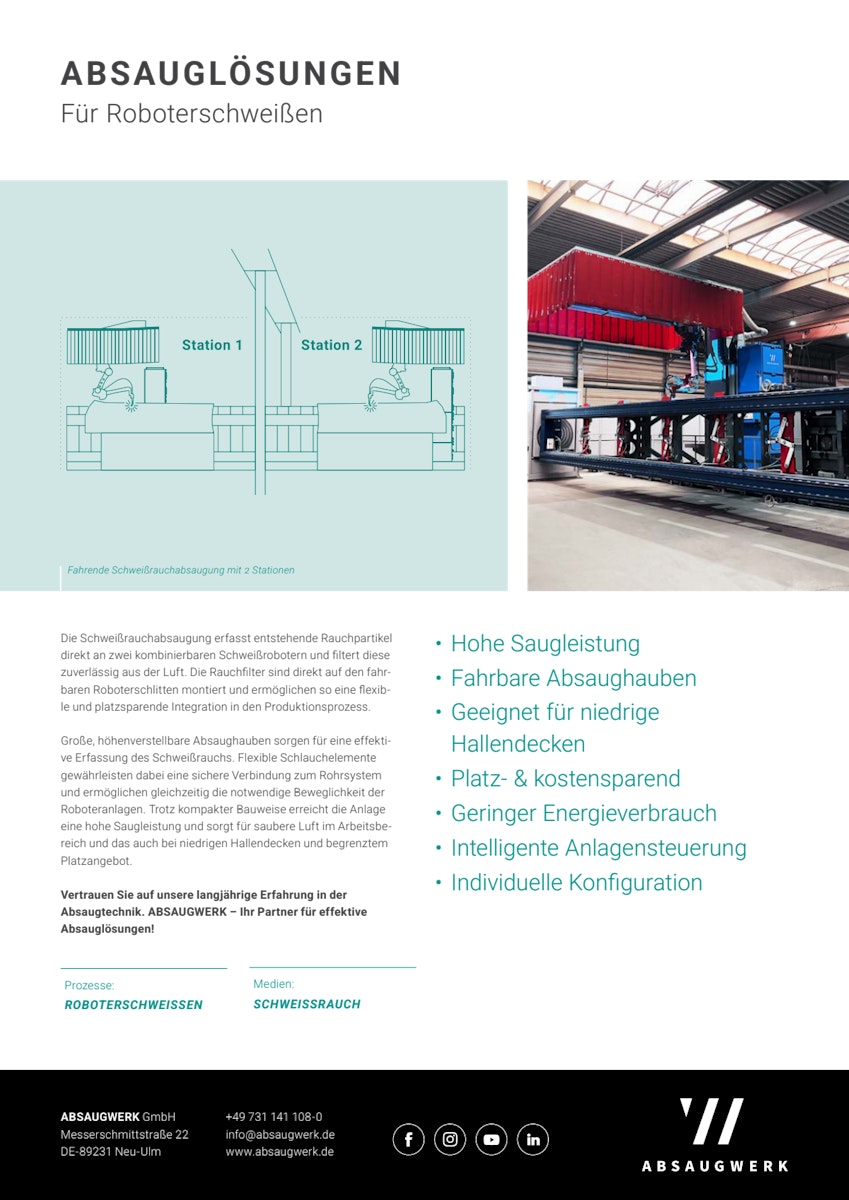

Fahrende Schweißrauchabsaugung

ABSAUGWERK entwickelte für diesen Anwendungsfall eine individuelle Schweißrauchabsaugung für zwei kombinierbare Schweißroboter. Je Schweißroboter kommt ein Rauchfilter zum Einsatz, der die entstehenden Schweißrauche über eine höhenverstellbare Absaughaube erfasst.

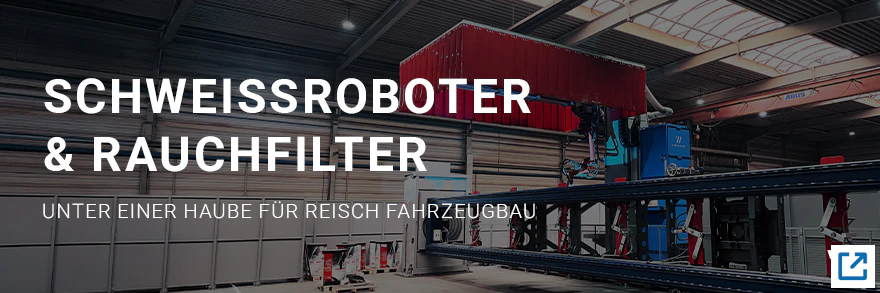

Besonderheit des Anlagenkonzepts ist die Montage der kompletten Absaugtechnik auf den verfahrbaren Roboterschlitten. Neben den Schweißrobotern wurden auch die Rauchfilter und die Absaughauben auf den Schlitten installiert. Um die Bewegungen der Anlage auszugleichen, ergänzte ABSAUGWERK die Verrohrung durch dehnbare Schlauchelemente. Dadurch bleibt die Absaugleistung auch während der Verfahrbewegungen erhalten.

Hohe Saugleistung bei geringem Platzbedarf

Die Absaughauben von Valk Welding sind höhenverstellbar und benötigen große Durchmesser, um den Schweißrauch zuverlässig zu erfassen. Trotz dieser Anforderungen entwickelte ABSAUGWERK eine besonders kompakte und leichte Anlagenlösung.

Die beiden Rauchfilter wurden so konstruiert, dass sowohl das Gewicht als auch die Stellfläche reduziert werden konnten. Dadurch bleiben die Motorleistung und der Energiebedarf der verfahrbaren Schlitten gering. Gleichzeitig erreichen die Anlagen Absaugleistungen von bis zu 6.000 m³/h und benötigen keine zusätzliche Stellfläche innerhalb der Produktion.

Effiziente Filtertechnik für saubere Luft

Die feinen Schweißrauchpartikel werden in den Rauchfiltern zuverlässig abgeschieden. Zum Einsatz kommen Patronenfilter in Kombination mit einem HEPA H14 Filter. Die Filterabreinigung sorgt für hohe Standzeiten der Filter und reduziert den Wartungsaufwand im laufenden Betrieb.

Die gereinigte Luft wird im Umluftbetrieb wieder in die Produktionshalle zurückgeführt. Dadurch erfüllt die Anlage die Anforderungen an einen sicheren Arbeitsbereich und verbessert gleichzeitig die Luftqualität in der Fertigung.

Individuelle Planung für den Fertigungsprozess

Die Absauglösung wurde vollständig an die Anforderungen des Roboterschweißprozesses angepasst. Trotz der geringen Hallenhöhe konnte eine leistungsfähige Schweißrauchabsaugung realisiert werden, ohne Kompromisse bei der Erfassung oder der Beweglichkeit der Schweißroboter einzugehen.

Auch Marco Beyer von der Reisch Eliasbrunn GmbH zeigt sich mit dem Ergebnis zufrieden: »Wir waren überrascht, dass die Absaugung so gut funktioniert. Hinsichtlich der Luftmenge werden die Schweißrauche zuverlässig nach oben abgesaugt.«

Technische Daten der Absauganlage

Anwendung

Absaugung von Schweißrauch beim Roboterschweißen

Arbeitsbereiche

Zwei kombinierbare Schweißroboter von Valk Welding

Anlagentechnik

• 2x Rauchfilter Serie R 2000 (Performance: 4 kW | 6.000 m³/h)
• Umluftbetrieb
• Innenaufstellung
• Siemens LOGO! 8 Steuerung
• Direkterfassung über Absaughauben
• Montage auf verfahrbaren Roboterschlitten
• Flexible Verrohrung mit dehnbaren Schlauchelementen
