Nassabscheider für Schleifstaub bei KAGERER
Letzte Änderung: , Autor: ABSAUGWERK GmbH, Case Study
Beim Schleifen und Polieren von Aluminium und Stahl entstehen feine Metallstäube sowie Funken, die hohe Anforderungen an den Explosionsschutz stellen. Für KAGERER entwickelte ABSAUGWERK eine Nassabsauganlage mit ATEX Ausführung, die speziell auf die Anforderungen einer Schleifkabine und den sicheren Umgang mit Aluminiumstaub ausgelegt ist.
Sichere Absaugung für Aluminium und Stahl
KAGERER ist ein Familienunternehmen aus Augsburg und Partner für Schweißtechnik, Werkzeuge und Arbeitsschutz in der metallverarbeitenden Industrie. Für einen Kunden aus der Automobilbranche wurde eine Absauglösung für eine bestehende Schleifkabine gesucht, in der Metallteile aus Aluminium und Stahl geschliffen werden. Die rund sieben Meter lange Kabine wird im Einschichtbetrieb täglich bis zu acht Stunden genutzt. Beim Schleifen entstehen Aluminiumstäube sowie Stahlstäube. Gleichzeitig können Funken auftreten, wodurch besondere Anforderungen an den Explosionsschutz entstehen.
Für den Umbau der vorhandenen Schleifkabine sollte eine Absauglösung entwickelt werden, die den Schleifstaub zuverlässig erfasst, den Arbeitsbereich belüftet und die gesetzlichen Anforderungen an Arbeits und Explosionsschutz erfüllt. Gleichzeitig standen ein geringer Wartungsaufwand, niedrige Betriebskosten sowie ein individuelles Anlagendesign im Fokus.
Anforderungen an die Schleifstaubabsaugung
Beim Schleifen von Aluminium und Stahl entstehen feine Metallstäube. Aluminiumstaub ist brennbar und kann in Verbindung mit Zündquellen wie Schleiffunken explosionsfähige Atmosphären bilden. Die Absauganlage musste deshalb speziell für diesen Anwendungsfall ausgelegt werden und die geltenden ATEX Vorgaben erfüllen.
Darüber hinaus sollte die bestehende Schleifkabine vollständig in das neue Anlagenkonzept integriert werden. Neben der Stauberfassung waren auch die Belüftung der Kabine sowie ein wirtschaftlicher Betrieb wichtige Anforderungen an die Auslegung der Anlage.
Umbau der vorhandenen Schleifkabine
ABSAUGWERK entwickelte eine Nassabsauglösung auf Basis eines Nassabscheiders der Serie B 4000. Die vorhandene Schleifkabine wurde mit vier Zuluftdüsen, acht Erfassungssäulen sowie einem neuen Rohrsystem ausgestattet. Dadurch werden die entstehenden Metallstäube direkt innerhalb der Kabine erfasst und dem Nassabscheider zugeführt.
Die Kombination aus Erfassungssystem, Luftführung und Nassabscheidung wurde auf den bestehenden Arbeitsbereich abgestimmt. Gleichzeitig blieb die vorhandene Schleifkabine erhalten und konnte in das neue Anlagenkonzept integriert werden.
Nassabscheidung für explosionsfähige Metallstäube
Als Filtermedium kommt Wasser zum Einsatz. Dadurch werden Aluminium und Stahlstäube sicher abgeschieden und gleichzeitig die Anforderungen an den Explosionsschutz erfüllt. Die Einhaltung der ATEX Vorgaben gewährleistet einen sicheren Betrieb auch bei der Bearbeitung brennbarer Aluminiumstäube.
Der Nassabscheider arbeitet im Umluftbetrieb und verfügt über einen Edelstahlgestrickfilter als weitere Filterstufe. Die auswaschbaren Filterelemente sowie der geringe Wasser und Energieverbrauch reduzieren den Wartungsaufwand und die Betriebskosten. Spezielle Kulissenschalldämpfer sorgen zudem für einen geringen Schallpegel auch bei maximaler Saugleistung.
Effiziente Luftführung und einfache Reinigung
Die Stauberfassung erfolgt über acht Erfassungssäulen innerhalb der Schleifkabine. Dadurch bleibt der Arbeitsbereich frei von abgelagerten Metallstäuben. Für die Reinigung der Kabine wurde zusätzlich ein Hochvakuum Sauger integriert, sodass Boden und Oberflächen einfach gereinigt werden können.
Der abgeschiedene Schleifstaub wird in einem 60 Liter Schlammbehälter gesammelt. Die Siemens LOGO! 8 Steuerung übernimmt die Anlagensteuerung und unterstützt einen zuverlässigen Betrieb der gesamten Absauganlage. Auf Wunsch wurde die Anlage außerdem individuell lackiert und mit dem Firmenlogo von KAGERER versehen.
Über ABSAUGWERK
Mit über 200 Jahren gemeinsamer Erfahrung in der Absaugtechnik entwickelt die ABSAUGWERK GmbH Absauganlagen für anspruchsvolle Industrieprozesse. Das Portfolio umfasst unter anderem Nassabscheider, ATEX Nassabscheider, Entstauber, Rauchfilter, Ölnebelabscheider sowie komplette Hallenabsaugsysteme. Durch die individuelle Planung von Erfassung, Rohrsystem und Filtertechnik entstehen Anlagenkonzepte, die auf den jeweiligen Fertigungsprozess abgestimmt sind.
Im Bereich Explosionsschutz und Brandschutz zählt ABSAUGWERK zu den wenigen Anbietern, die die gesetzlichen Anforderungen vollständig erfüllen und einen sicheren Anlagenbetrieb gewährleisten können. Mit langjährigem Know-how entwickelt und realisiert das Unternehmen individuelle Sonderlösungen für Unternehmen unterschiedlichster Branchen.
PDF-Dokument

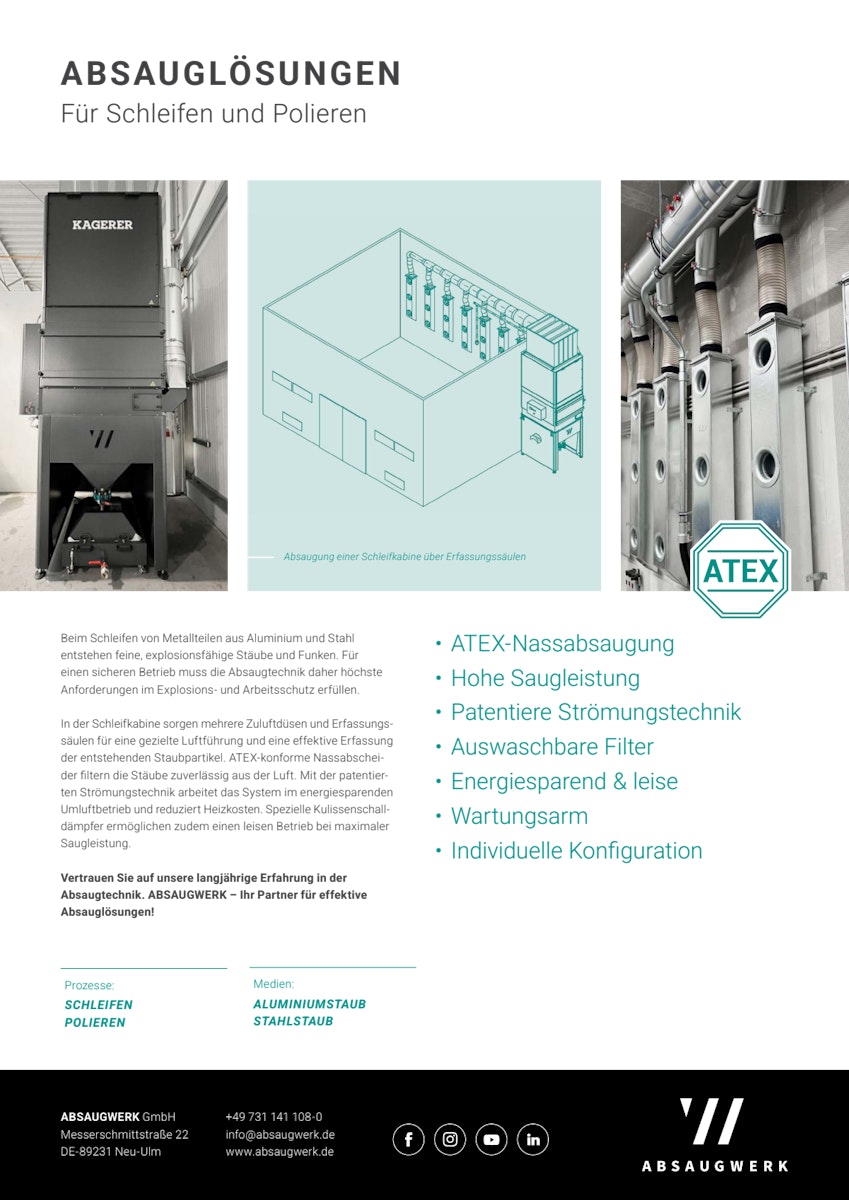

Beim Schleifen und Polieren von Aluminium und Stahl entstehen feine Metallstäube und Funken, die eine sichere Absaugtechnik erfordern. Die Broschüre stellt die Nassabsauglösung von ABSAUGWERK mit ATEX Nassabscheider, Erfassungssäulen und abgestimmter Luftführung für Schleifkabinen vor und fasst die wichtigsten technischen Merkmale der Anlage zusammen.
