Artikel Schmalenberger

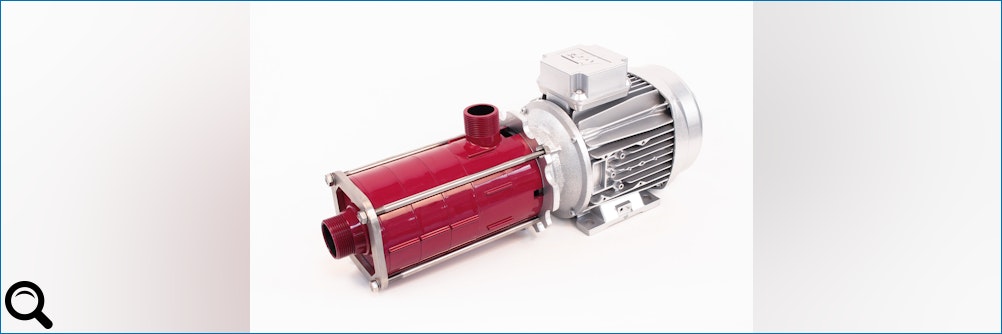

Kurzcharakteristik: Die mehrstufige selbstsaugende Kreiselpumpe Typ KSP wurde für die Förderung von reinen bzw. leicht verschmutzten Medien wie Emulsionen und Ölen entwickelt. Durch das variable Baukastensystem sind Förderleistungen von bis l/min und Drücke bis zu 9 bar möglich. Damit ergeben sich vielfältige Einsatzbereiche in der industriellen Anwendung wie z.B. innerhalb von Filtrationsanlagen. Der hohe Wirkungsgrad dieser Pumpenbaureihe garantiert eine optimale Wirtschaftlichkeit und Energieeffizienz. Für die unterschiedlichen Einsatzfälle stehen verschiedene Motoralternativen zur Verfügung.

Kurzcharakteristik: Der neue Pumpen-Lagerträger eröffnet Konstrukteuren und Anwendern völlig neue Perspektiven im Einsatz unserer Kreisel-Pumpen und Motoren. Die sehr kompakte und kurze Bauweise von nur 40mm Länge kommt vielen Einbau- und Servicesituationen entgegen und ermöglicht einen einfachen und schnellen Motorenwechsel ohne Systemöffnung. Die extrem robuste und langlebige Bauweise mit einer hochwertigen, korrosionsfesten Edelstahlwelle unterstreicht die lange Lebensdauer. Verschiedenste Motorenvarianten können angedockt werden: Normmotoren, Sonderausführungen und Sonderspannungen oder länderspezifische Energielabels wie z.B. CCC für China. Den Lagerträger bietet Schmalenberger für die Baureihen FB, NB und SM bis zur Motorenbaugröße 11,0 kW an. Als Option erhalten Sie den Lagerträger auch mit Trockenlaufschutz- und/oder als Sperrkammerausführung. sprechen Sei unsere Applikationsingenieure entweder auf der Messe Hall 8A70 oder gerne unter +49 7071 70080 an!

Lagerträger für die individuelle Motorenauswahl

Der universell einsetzbare Lagerträger der Baureihe SM - den selbstansaugenden Schmutzwasserpumpen - bietet eine große Auswahl an Antriebsmotoren. Verschiedene Pumpengrößen und Elektromotoren oder Ottomotoren stehen zur Auswahl. Die Kreiselpumpe ist geeignet zum Fördern von Schmutzwasser, ohne vorherige mechanische Zerkleinerung der Schmutzstoffe, sie ist selbstansaugend auch bei Niveau null und für stark schäumende Flüssigkeiten einsetzbar. In der dargestellten Anwendung wurde die Kreiselpumpe mit einem Tragrahmen und einem 4-Takt Motor für den Hochwasserschutz installiert.

Mit den selbstansaugenden Kreiselpumpen vom TYP SM spricht das Unternehmen speziell die Instandhalter, Anlagenplaner oder Filteranlagenbauer an, die Aufgabe haben Öle mit hohem Luftanteil nach dem Bearbeitungsprozess zu einer Aufbereitungsanlage zu pumpen. Eine Kreiselpumpe herkömmlicher Bauart kann diese Förderaufgabe nicht übernehmen. Der Produktionsverantwortliche kennt das Problem: das Maschinenbett läuft über, die Halle wird überflutet und die Anlage geht auf Störung.

Dies ist der Moment, wo nach einer selbstansaugenden #Pumpe gefragt wird, die dieses Problem lösen kann. Was ist das Besondere an diesen selbstansaugenden Kreiselpumpen vom Typ SM? Diese Pumpen können sog. Flüssigkeits-Gasgemische fördern und die Saugleitung ohne Extravorrichtung entlüften. D.h. sie sind selbstansaugend und arbeiten nach dem Prinzip ...

Wenn Sie mehr wissen wollen kontaktieren Sie heute noch unsere Applikationsingenieure Tel. +49 7071 70080 oder Mail: info@schmalenberger.de

Speziell für die Oberflächentechnik wurde die Propellerpumpe P200 als Ergänzung zu den Pumpenbaureihen KR und SZ entwickelt.

Schmalenberger arbeitet sehr eng mit Unternehmen aus den Bereichen Gießereianlagen und -systeme zusammen. Für die nachgelagerten Prozesse bei metallurgischen Behandlungen, z.B. von Kupfer und Kupferlegierungen zum entfetten, beizen, passivieren und spülen leistet Schmalenberger als Spezialist in der Herstellung von Pumpen einen wesentlichen Beitrag in punkto Wettbewerbsfähigkeit, Qualität und Anlagensicherheit. So werden Bandbehandlungsanlagen für Kupferlegierungen im dicken, mittleren bis hin zum dünnen Banddickenbereich seit vielen Jahren weltweit mit den Propellerpumpen vom Typ P200 bestückt. Die Prozessbedingungen in den Spritzkammern der einzelnen Produktionsstufen, und damit die Auswahl der Pumpen, sind vor allem durch die Temperatur und das stark basische Medium gekennzeichnet. Also keine guten Voraussetzungen für eine Pumpe aus Standardwerkstoffen, wenn man bedenkt, welche chemischen Reaktionen oder physikalischen Potentialunterschiede in den Prozessen ablaufen können. In der Kaltwasser- und Heißwasserspritzkammer wird das Kupferband von Verunreinigungen und Resten der Lauge gereinigt. Dazu wird das zur Reinigung erforderliche Medium über Spritzdüsen beidseitig auf das Band gespritzt und mit demineralisiertem Wasser (VE-Wasser) in verschiedenen Spülstufen für die weiteren Behandlungszonen vorbereitet. Heißwasser dient zur Gewährleistung einer einwandfreien Trocknung des Bandes. Dieser Pumpentyp P200 ist für große Förderströme ausgelegt und als Behältereinbaupumpe konstruiert - in Cantilever-Bauform d.h. ohne Wellenabdichtung. Durch diese Bauform ist die Pumpe besonders wirtschaftlich, bedienungs- und wartungsfreundlich. Die in Schweißkonstruktion ausgeführte Pumpe wird in allen schweißbaren Werkstoffen angeboten, von Edelstahl bis zu Titan. Die Propeller-Umwälzpumpe P200 fördert bis zu 200 m³/h aggressive Flüssigkeiten. Mit den ergänzenden Pumpenbaureihen KR und SZ,  aus den beiden Produktfamilien Behältereinbaupumpen und trockenaufgestellten Kreiselpumpen steht dem Anwender ein weiteres umfassendes Spektrum von Hebepumpen und Förderpumpen zur Auswahl. Neben der konstruktiven „close-coupled“ und „cantilever“ Bauform gehören Kreiselpumpen in einstufiger und mehrstufiger Bauweise in das Herstellungs- und Lieferprogramm von Schmalenberger.

Wasserstrahlschneiden: höchste Anforderungen an Pumpe und Werkstoff

Schmalenberger als Spezialist in der Herstellung von Kreiselpumpen liefert neue Antworten mit seinem Pumpentyp FB für abrasive Medien in der Pumpentechnologie. Nirgendwo sind die Anforderungen an Materialauswahl, Laufzeiten und Haltbarkeit und Budget extremer als bei dieser Anwendung.

Für den Einsatzbereich Abwasserfiltrationssysteme bei Wasserstrahlschneidanlagen wurde von Schmalenberger die Pumpenbaureihe FB entwickelt. Das Pumpengehäuse ist innen beschichtet. Die Laufräder werden z.B. aus nitryl-carboniertem Guß, ultra-hard-material beschichtet oder aus Edelstahl hergestellt - passend zu den jeweiligen Einsatzfällen. Das Ziel ist, hohe Standzeiten zu vernünftigen Kosten zu erreichen. Schmalenberger ist darauf spezialisiert auch spezielle Materialausführungen für Gehäuse oder Dichtungen in Individualfertigung zu liefern.

Schmalenberger macht mehr Druck bei selbstansaugenden Kreiselpumpen

Ein völlig neues Konzept ist die mehrstufige selbstansaugende Kreiselpumpe KSP. Bisher war die Pumpenbaureihe bauartbedingt nur für niedrige Drücke und große Mengen konzipiert. Durch das variable Baukastensystem deckt die KSP nun den oberen hydraulischen Leistungsbereich bis bar Förderdruck und kleinere Förderströme von l/min ab. Schmalenberger erreicht dies durch die Kombination verschiedener Pumpenhydrauliken und durch die mehrstufige Bauweise innerhalb eines Aggregats.  Damit eröffnet die Pumpe einen erweiterten Einsatzbereich in der industriellen Anwendung und ist für den Einsatz in der Beschickung von Filteranlagen und der Kühlmittelförderung innerhalb der spanenden Industrie vorrangig geeignet. Der hohe hydraulische Wirkungsgrad dieser Pumpenbaureihe SM garantiert dabei eine optimale Wirtschaftlichkeit und Energieeffizienz.

Neues Docking-Modul für Norm-Motoren

Damit auch den internationalen Gegebenheiten und den damit verbundenen unterschiedlichen Effizienzvorgaben (z.b. IE3 class) gerecht werden kann, wird die Baureihe der selbstansaugenden Pumpen durch ein neues Docking-Modul erweitert. Somit besteht nun die Möglickeit Normotoren verschiedener internationaler Hersteller zu installieren. Schmalenberger kommt hier den erweiterten Kundenbedürnissen entgegen, so dass neben den europäischen z.B. auch amerikanischen und chinesischen Effizienzvorgaben entprochen werden kann, ohne auf die Variantenvielfalt der Produktbaureihe SM verzichten zu müssen. Noch einen Schritt weiter geht Schmalenberger mit der SMK. Dieser Typ kann mit dem innovativen ISI-System, einem integrierten Frequenzumrichter (ISI - Intergrated Simple Inverter) geliefert werden. Das ISI-System ist eine Hightech-Motorsteuerung und zeichnet sich durch einen platzsparenden Aufbau von Motor und Umrichter aus. Die elektronischen Komponenten sitzen in einem robusten Aludruckguss-Gehäuse. Ihr Vorteil liegt in der schnellen Installation und einfachen Handhabung durch das intuitive Bedien-Interface mit robusten Drucktasten zur schnellen und sicheren Pumpeneinstellung. Die integrierte Umrichtersoftware ist auf aktuelle und zukünftige Motortechnologien ausgerichtet: Von seit Jahrzehnten bewährten Asynchronmotoren über aktuell gefragte Permanentmagnetmotoren bis hin zu zukunftsweisenden Reluktanzmotoren. Aufgrund der schlanken Bauweise ist das Gesamtsystem ISI kaum von einem einfachen, herkömmlich bekannten Elektromotor zu unterscheiden. Serienmäßig beinhaltet die ISI-Steuerung Schnittstellen und Funktionen zur Verarbeitung von Standardsignalen und kann mit oder ohne Display geliefert werden. Beispielsweise kann die SMK über ihre integrierte Feldbus-Schnittstelle (ProfiNet, Profibus, CAN Open) einfach in Automationssysteme eingebunden werden. Zusätzliche produktintegrierte analoge und digitale Schnittstellen stehen zu Verfügung.

Innovative Klein-Kreiselpumpe Typ BSZ

Kreiselpumpe Typ BSZ massgeschneidert für kompakte Einbausituationen. Mit der BSZ bieten wir einen Baustein für vielseitige Föderlösungen.

Mit dieser Klein-Kreiselpumpe bietet Schmalenberger eine innovative Lösung für Entwickler und Hersteller bspw. von stationären Brennstoffzellen. In stationären Brennstoffzellensystemen für die Hausenergieversorgung oder dezentrale bzw. unterbrechungsfreie Stromversorgungssysteme werden Pumpen zur Prozesswasserdosierung oder für verschiedene Kühlkreisläufe z. B. die Stackkühlung oder die Wärmeauskopplung im Heizkreislauf eingesetzt. Hierfür hat Schmalenberger Klein-Kreiselpumpen entwickelt, die an die speziellen Anforderungen der Brennstoffzellensysteme angepasst sind und dennoch weitestgehend aus standardisierten Bauteilen bestehen. Die Konzeption der BSZ Pumpe erfolgte unter dem Gesichtspunkt der Kostenminimierung. Die Materialauswahl ist konsequent auf die Anforderungen der zu fördernden Medien ausgerichtet. Zum Einsatz kommen Kunststoffe, wie PP, PVDF, PC, ABS oder ASA, die hinsichtlich Temperatur- und Medienbeständigkeit exakt darauf abgestimmt sind. Diese Pumpenwerkstoffe fördern deionisiertes Prozesswasser.

Energieeffizienz als Entwicklungsziel

Basis für einen minimierten Energiebedarf für den Pumpenantrieb und damit der Betriebskosten sind Strömungsoptimierungen und die Reduzierung der Reibungsverluste im hydraulischen Teil der Pumpe. Die geringere Reibung ermöglicht die Auswahl eines kleineren, besonders sparsamen Elektromotors. Die hydraulische Optimierung erfolgte durch Strömungssimulation. Die Motoren in kompakter Bauweise haben einen Leistungsbereich ab 10 W mit einer Versorgungsspannung von 24 V DC oder 230 V AC. Bei der Auswahl wurden Fragen wie

• Welche Leistungsbereiche können mit welcher Versorgungsspannung realisiert werden?
• Welche Motoren erfüllen Anforderungen (EMV, etc.) für einen Betrieb am 230-V-ACNetz im Industriebereich und öffentlichen Bereich?
• Für welche Versorgungsnetzqualität sind die Wechselstrom-Motoren gewünscht?
• Ist eine Drehzahlsteuerung 0–100 % über 0–10 V/4-20-mA-Signal möglich?

berücksichtigt.
