Weichenheizungen sichern im Winterhalbjahr den reibungslosen Bahnverkehr, indem sie Zungenvorrichtungen und Backenschienen erwärmen und die Weichenbewegung freihalten. Die Heizeinrichtung verhindert Anbackungen durch Schnee oder Eis und senkt das Stillstandsrisiko. In stark verästelten Knotenpunkten gewährleisten abgestimmte Ansteuerung und zuverlässige Datenübertragung in das Schienennetz einen planbaren Zugverkehr.

Funktionsweise und technische Grundlagen

Die Erwärmung erfolgt über Heizelemente am Oberbau oder direkt an der Zunge, entweder elektrisch per Widerstandsheizstab oder mit Gasbrenner. Elektrische Systeme wandeln Strom unmittelbar in Wärme, Gasanlagen erzeugen Flammenwärme am Profil. Eine automatische Steuerung reagiert auf Witterungsbedingungen, aktiviert bedarfsgerecht und schaltet nach. Die Ansteuerung bleibt mit der bestehenden Weichensteuerung und der Elektrotechnik vor Ort kompatibel.

Pro Weichenzungenpaar liegen die Leistungswerte typischer Anlagen nach DB AG Ril 824.0302 zwischen 1,5 kW und 6,0 kW. Moderne elektrische Systeme erreichen laut VDE- und DIN-Vorgaben 95–98 Prozent nutzbare Wärme. EMV (Elektromagnetische Verträglichkeit) gemäß DIN EN 50121-5 mindert Beeinflussungen durch Oberleitung und Funk. Ein präzises Regelgerät hält enge Temperaturtoleranzen, damit die Heizleistung dorthin gelangt, wo sie im Oberbau gebraucht wird.

Systemtypen und Komponenten

Elektrische Weichenheizsysteme

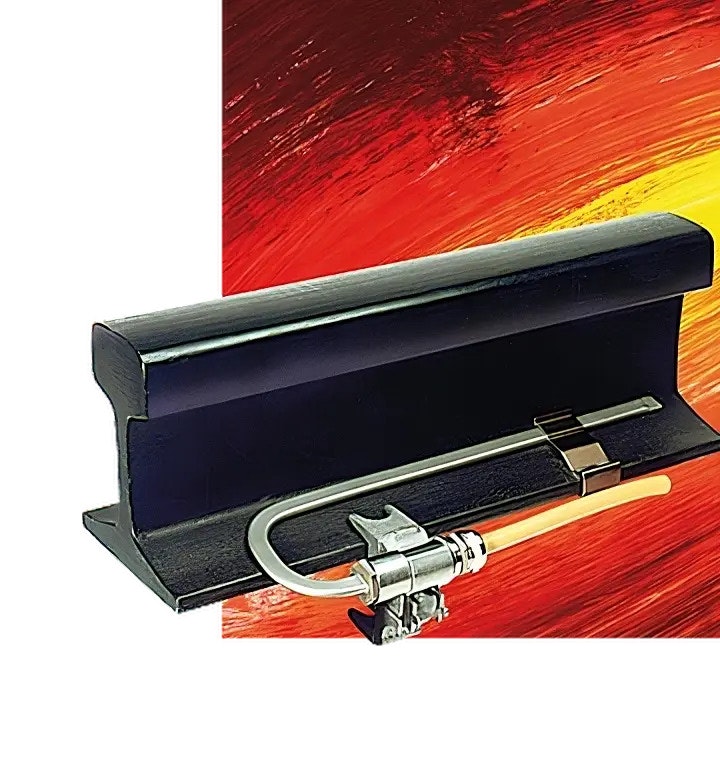

Elektrische Anlagen nutzen Widerstandsheizstäbe als Heizelement, ausgeführt als Rohrheizung oder Oberflächenheizung. Die Regelung hält die Solltemperatur mit ±2 °C und bindet sich in die lokale Energieverteilung ein. Transformatoren und Schaltgeräte stellen die Versorgung sicher, ohne die Oberleitung zu stören. Heizelemente werden in Länge und Profil passend zur Spurgröße und zur gewünschten Regelfunktion ausgelegt.

Gasbetriebene Heizsysteme

Gasvarianten mit Propan oder Erdgas sind für Standorte ohne ausreichende elektrische Infrastruktur ausgelegt. Brenner erwärmen Schiene und Zunge direkt. Arbeitsschutz, Brennerkontrolle und regelmäßige Gasprüfung sind verbindlich. Eine Verschlussfachheizung kann ergänzend Schutz vor Vereisung im Mechanikbereich geben. Diese Lösungen benötigen klare Wartungsfenster, damit die verfügbare Leistung stabil bleibt und Verschmutzungen der Brenner nicht zu Einschränkungen führen.

Wesentliche Systemkomponenten

• Heizelemente: Widerstandsheizstäbe als Rohrheizung oder Oberflächenheizung sowie Gasbrenner für direkte Beheizung.
• Energieversorgung: Transformatoren, Schaltanlagen und Verteilung beziehungsweise Gasleitungen, Anschluss an Umspannwerk oder Station.
• Steuerung und Überwachung: Regelgerät, Sensoren für Temperatur und Niederschlag, Meldestrecken zur Überwachung und Fernwirktechnik.
• Sicherheitstechnik: Erdung, Blitz- und Überspannungsschutz, Sicherungen und Verriegelungen innerhalb der Sicherungstechnik.

Auswahlkriterien und technische Spezifikationen

Dimensionierung und Umweltbedingungen

Die Auslegung richtet sich nach Weichenlänge, Bauart, lokaler Schneelast und Anlagengröße. Korrosionsgefährdete Zonen erfordern konsequenten Korrosionsschutz und eine robuste Außenaufstellung. Je nach Spurgröße werden Heizprofile und Befestigungen angepasst. Im Gartenbahnbetrieb dienen solche Lösungen eher als Testfeld. Die Varianten Rohrheizung und Oberflächenheizung sind hinsichtlich Wärmeübergang und Montageaufwand unterschiedlich zu bewerten.

Kosten-Nutzen-Analyse und TCO

Die TCO (Total Cost of Ownership) umfasst Errichtung, Inbetriebnahme, Energiebedarf, Inspektion und Ersatzteile. Ein stringentes Regelungsmanagement reduziert Laufzeiten, senkt Lastspitzen und verhindert Ausfälle durch Überhitzung. Energiearme Standby-Profile und lokale Messpunkte halten die Bilanz transparent, ohne die Ansprechzeit zu verschlechtern. So bleiben Weichen funktionsbereit, ohne unnötige Wärmeeinträge zu erzwingen.

Sicherheits- und Normenkonformität

DIN- und VDE-Regelwerke, EMV (Elektromagnetische Verträglichkeit) und betriebliche Richtlinien steuern Planung und Abnahme. Ein belastbarer Blitzschutz und konsequente Maßnahmen gegen Überspannung sind Pflicht, ebenso eine abgestimmte Sicherungstechnik. Für gasbetriebene Anlagen gilt strikter Arbeitsschutz. Schnittstellen zur Leit- und Elektrotechnik werden dokumentiert, damit Wartungen keine betriebliche Trennungslücke erzeugen.

Projektierung und Umsetzung

Planung beginnt mit der Bestandsdokumentation und einem klaren Bearbeitungsansatz. Jeder Bearbeitungsschritt vom Design über Versand bis zur Montage wird terminiert. Referenzanlagen belegen die Systemlösung im Feld. Entwickler und Betreiber stimmen Leistungsspektrum, Systemkomponenten und Gebäudeanbindung ab. Die Energie kommt oft aus dem Umspannwerk, die Nähe zur Oberleitung erfordert eine EMV-Prüfung. Saubere Verteilung, robuste Datenübertragung und ein abgestimmter Probebetrieb sichern eine störungsarme Inbetriebnahme.

Intelligente Steuerung und Überwachung

Automatisierung und Regelungsmanagement

Regelgeräte betrachten Temperatur, Niederschlag und Luftfeuchte und senden Befehle an die Heizeinrichtung. Die Weichensteuerung bleibt führend. Die Ansteuerung der Heizkreise folgt priorisiert. Jede Störung erzeugt eine Fehlermeldung, inklusive Klartext und Zeitstempel. Die Regelfunktion gestattet adaptive Profile, etwa Vorwärmen vor Schneefall oder Nachlauf bis zur Trocknung der Schienenauflageflächen.

Visualisierung und Ferndiagnose

SCADA (Supervisory Control and Data Acquisition) dient der transparenten Visualisierung von Betriebszuständen. Leitstellen sehen Energiezustand, Schaltspiel, Wettertrends und Historie, planen Instandhaltung und stoßen Tests ferngesteuert an. Softwareaktualisierungen werden kontrolliert ausgerollt, damit die Überwachung stabil bleibt. Datenpfade sind verschlüsselt, um Manipulation zu verhindern, ohne die Reaktionszeit auf Witterungsbedingungen zu verzögern.

Wartung, Modernisierung und Zukunft

Präventive Wartungsstrategien

Die MTBF (Mean Time Between Failures) kritischer Komponenten liegt im Feld bei über 50.000 Stunden. Präventiv gehören Sichtkontrolle von Heizelementen, Messung von Isolationswerten, Prüfung der Sensorik und regelmäßige Tests der Meldelinien dazu. Dokumentierte Messreihen erlauben Trendanalysen, bevor der Stillstand droht. Im Gasbereich stehen Brennerzustand und Dichtheit im Fokus, im Strombereich Klemmenzug und Kontaktwiderstände.

• Inspektion: Sichtprüfung, Thermografie, Funktionslauf ohne Last und Vergleich mit Referenzwerten.
• Elektrik: Messung von Schleifenimpedanz, Überprüfung von Schutzlösung und Erdung, Nachzug der Klemmen.
• Mechanik: Kontrolle der Befestigung im Oberbau, Reinigung der Profile, Schutz gegen Feuchtigkeit.
• Dokumentation: Protokollierung je Weiche mit Änderungsstand, Ersatzteilen und Wartungsintervallen.

Technologische Entwicklung und Modernisierung

Neuere Sensorplattformen erkennen Feuchtefilme und Eisbildung direkt an der Schiene. Algorithmen ziehen lokale Prognosen heran und optimieren Schaltpunkte. Bei der Modernisierung werden ältere Heizungssysteme mit effizienteren Heizelementen, verbesserten Sensoren und softwarebasierter Fernparametrierung nachgerüstet. Projekte berücksichtigen Variabilität der Standorte, damit die Lösung zur jeweiligen Weiche und zum Streckenabschnitt passt, ohne den Betriebsablauf zu stören.
