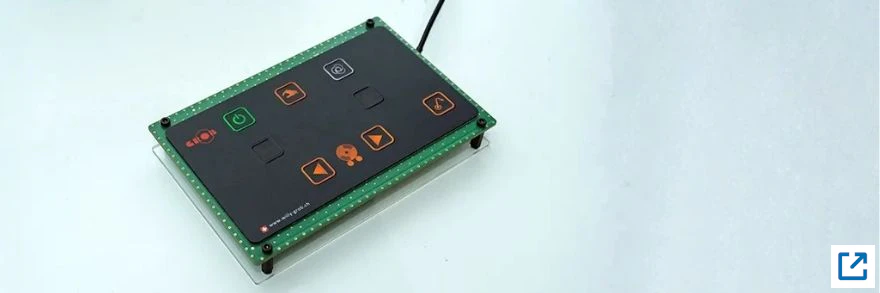

Beleuchtete Folientastatur mit intelligenter Menüführung für eine Maschinensteuerung
Letzte Änderung: , Autor: Hoffmann + Krippner GmbH & Co. KG, Case Study
Wie lässt sich eine bestehende Maschinensteuerung modernisieren, ohne die vorhandene Schnittstelle zur Maschine grundlegend zu verändern? Für die Überarbeitung eines Bedienpanels eines Dockenwicklers wurde eine kundenspezifische beleuchtete Folientastatur entwickelt, die intuitive Menüführung, robuste Eingabetechnik und intelligente Beleuchtung miteinander verbindet.
Ziel war es, die bisherige Bedienung mit mechanischen Tastern, Potentiometern und Frontfolie durch ein modernes und übersichtliches Eingabesystem zu ersetzen. Gleichzeitig sollte die Bedienung für den Anwender einfacher und sicherer werden.
Die Anforderungen
Die bestehende Bedieneinheit war technisch und optisch nicht mehr zeitgemäß. Für die Neuentwicklung standen insbesondere folgende Anforderungen im Mittelpunkt:
- große und gut sichtbare Bedienelemente
- intuitive und geführte Menüführung
- eindeutige Unterscheidung verschiedener Betriebsmodi
- Vermeidung von Fehlbedienungen
- Integration in die vorhandene Maschinenarchitektur
- moderne Optik bei gleichzeitig robuster Ausführung
- zuverlässige Bedienung auch bei unterschiedlichen Lichtverhältnissen
Eine besondere Herausforderung bestand darin, die Funktionen der Maschine übersichtlich darzustellen, ohne das Bedienpanel mit dauerhaft sichtbaren Symbolen und Tasten zu überladen.
Die Lösung: Beleuchtete Folientastatur mit Verschwindeeffekt
Im Rahmen der Entwicklung wurde eine vollständig beleuchtete Folientastatur auf einer Leiterplatte realisiert. Integrierte LEDs ermöglichen eine gezielte und homogene Beleuchtung der einzelnen Bedienelemente.
Das Besondere ist der sogenannte Verschwindeeffekt: Abhängig vom ausgewählten Betriebsmodus werden nur die Funktionen beleuchtet, die für den jeweiligen Bedienvorgang relevant sind. Nicht benötigte Funktionen bleiben dunkel und damit optisch im Hintergrund.
Nach dem Start der Maschine wählt der Bediener zunächst zwischen Automatik- und Manuell-Modus. Nach der Auswahl werden automatisch die jeweils verfügbaren Funktionen sichtbar. Dadurch wird der Anwender Schritt für Schritt durch die Bedienung geführt.
Die Beleuchtung übernimmt damit nicht nur eine optische Funktion, sondern wird zu einem wichtigen Bestandteil der Benutzerführung.
Intelligente Beleuchtung trifft auf Software
Damit die Beleuchtung und Menüführung exakt auf die Maschinenfunktionen abgestimmt werden konnten, wurde neben der Hardware auch eine individuelle Software entwickelt.
Die Software steuert die Beleuchtung in Echtzeit und sorgt dafür, dass nur die jeweils relevanten Tasten aktiviert werden. Gleichzeitig wurde die Kommunikation mit der bestehenden Maschinensteuerung berücksichtigt. Dafür wurde gemeinsam mit dem Kunden das erforderliche Kommunikationsprotokoll für den vorhandenen Frequenzumrichter umgesetzt.
So entstand aus einer klassischen Folientastatur ein intelligentes Eingabesystem, das Hardware, Beleuchtung und Software miteinander verbindet.
Das Ergebnis
Die neue beleuchtete Folientastatur verbindet eine moderne Benutzeroberfläche mit den Vorteilen einer robusten Folientastatur. Der Bediener erhält jederzeit eine klare Orientierung darüber, welche Funktionen aktuell zur Verfügung stehen.
Die Lösung bietet:
- intuitive und geführte Bedienung
- reduzierte Gefahr von Fehlbedienungen
- gezielte Beleuchtung relevanter Funktionen
- moderne und übersichtliche Optik
- robuste Eingabetechnik für industrielle Anwendungen
- Integration in bestehende Maschinenkonzepte
- individuelle Ansteuerung der Beleuchtung
- Kombination aus Hardware- und Softwarelösung
Der Use Case zeigt, dass eine moderne Maschinenbedienung nicht zwangsläufig einen Touchscreen benötigt. Eine individuell entwickelte beleuchtete Folientastatur kann ebenso eine intuitive, sichere und zeitgemäße Bedienoberfläche ermöglichen.
Kundenspezifische Eingabesysteme von Hoffmann + Krippner
Hoffmann + Krippner entwickelt und produziert kundenspezifische Folientastaturen und HMI-Lösungen für industrielle Anwendungen. Je nach Anforderung lassen sich Beleuchtung, Tastenlayout, Elektronik, Software und Schnittstellen individuell auf die jeweilige Maschine oder Anwendung abstimmen.
Vom ersten Konzept über Prototypen und Funktionstests bis zur Serienfertigung entstehen individuelle Eingabesysteme aus einer Hand.

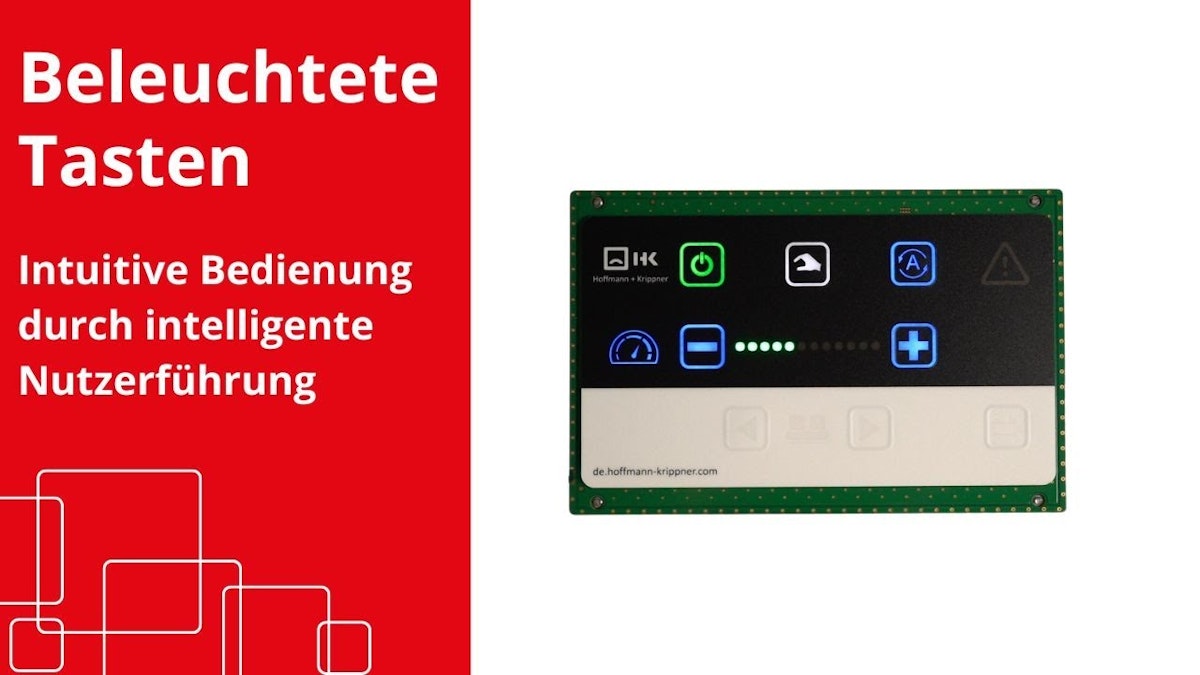

𝗜𝗻𝘁𝗲𝗹𝗹𝗶𝗴𝗲𝗻𝘁𝗲 𝗡𝘂𝘁𝘇𝗲𝗿𝗳𝘂̈𝗵𝗿𝘂𝗻𝗴 𝗱𝘂𝗿𝗰𝗵 𝗕𝗲𝗹𝗲𝘂𝗰𝗵𝘁𝘂𝗻𝗴 Bedienoberflächen müssen heute mehr leisten als nur Schalter und Symbole darstellen. Mit beleuchteten Tastenflächen und Symbolen lassen sich Eingabesysteme interaktiv gestalten. Das Prinzip: Nur die gerade relevanten Tasten werden beleuchtet. Andere Bereiche verschwinden durch den Verschwindeeffekt. Eine programmierte Software steuert die Menüführung in Echtzeit. Das Ergebnis: 👉 Eine klare, intuitive Bedienung – ohne lange Einarbeitung. 👉 Weniger Fehler, mehr Effizienz. So wird Licht zum Wegweiser für den Nutzer.
