Kleines Bauteil, große Wirkung: Hoch leistungsfähige Dichtmembran für AdBlue®-Tankdeckel

Die Deckel der AdBlue®-Tanks zahlreicher namhafter Autohersteller sind mit einer speziellen High-Tech-Dichtmembran aus einem der interessantesten Kunststoffe überhaupt ausgestattet – Permeaflon® von der Berghof Fluoroplastic GmbH.

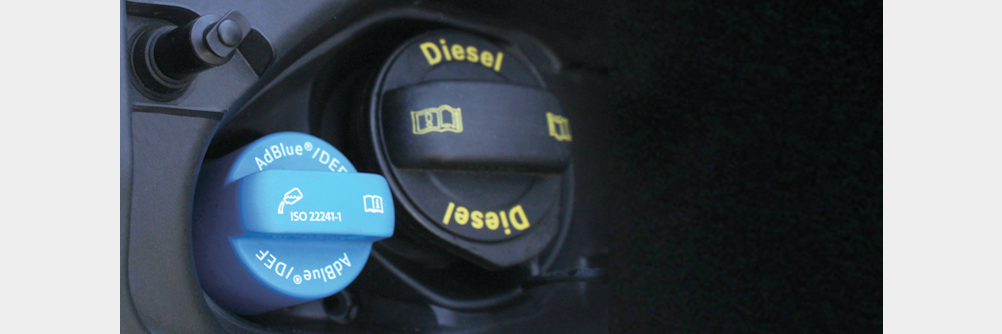

High-Tech-Dichtmembran von Berghof

Bei fast allen modernen Dieselautos der niedrigsten Schadstoffklasse muss die Fahrerin oder der Fahrer eines Tages AdBlue® nachtanken. Und hat dann einen eher unscheinbaren blauen Schraubverschluss in der Hand, der es buchstäblich in sich hat: Denn die Deckel der AdBlue®-Tanks zahlreicher namhafter Autohersteller sind mit einer speziellen High-Tech-Dichtmembran aus einem der interessantesten Kunststoffe überhaupt ausgestattet – Permeaflon®.

Wer TeflonTM hört, denkt meist unweigerlich an Bratpfannen. Eigentlich schade: Denn Polytetrafluorethylen (PTFE), wie das unter anderem unter dem Markennamen TeflonTM vermarktete Material fachlich korrekt heißt, kann weitaus mehr, als Lebensmittel nicht anhaften zu lassen. Neben der Tatsache, dass es extrem antihaftend ist, zeichnet sich PTFE vor allen Dingen durch seine enorm hohe chemische und thermische Beständigkeit aus.

Seit mehr als 50 Jahren beschäftigt sich Berghof Fluoroplastics, ein Geschäftsbereich der in Eningen bei Stuttgart ansässigen Berghof Firmengruppe, fast ausschließlich mit diesem Werkstoff. Und findet dabei immer wieder neue, spannende Einsatzgebiete, bei denen PTFE in kundenspezifischen Lösungen überzeugt.

AdBlue®-Tankdeckel sind dafür ein hervorragendes Beispiel. Ähnlich wie Kraftstofftanks benötigen auch die Tanks für AdBlue® ein wirksames System zum Be- und Entlüften, um die durch Temperatur-, Füllstands- oder Lageveränderungen entstehenden Änderungen des Innendrucks auszugleichen. Diese Aufgabe übernimmt ein Druckausgleichselement (DAE) im Deckel des Tanks.

PTFE - das Multitalent

Und für diesen Zweck braucht es schon ein echtes Multitalent. Denn Harnstoff, die Grundsubstanz von AdBlue®, neigt stark zur Kristallbildung. Durch das Verdunsten von Wasser entstehen weiße Kristalle, die der Druckausgleichsmembran zusetzen können. Im Idealfall sollte die Membran also so beschaffen sein, dass die Harnstofflösung rückstandsfrei abperlt, damit sich keine Kristalle festsetzen können. Darüber hinaus muss die Membran einerseits extrem gasdurchlässig sein – und darf andererseits keinerlei Flüssigkeiten durchlassen.

Es gibt ein Material, das genau diese Eigenschaften in idealer Weise vereint: Permeaflon® von Berghof. Deshalb hat einer der führenden Hersteller für Verschlusstechnik für die zahlreichen AdBlue®-Tankdeckelvarianten seiner namhaften Kunden diesen High-Tech-Kunststoff – der Fachmann spricht hier von symmetrisch porösem, gesintertem PTFE – einem echten Härtetest unterzogen. Über mehrere Wochen hinweg setzten die Experten Membranen aus Permeaflon® in einem sogenannten Schwapptest immer wieder AdBlue® aus – und zeigten sich zufrieden: vom Anfang bis zum Ende des Tests perlte die Substanz rückstandsfrei ab, Kristalle durchdrangen die robuste Porenstruktur nicht. Nach diesem erfolgreichen Test stand also fest: Permeaflon® ist das ideale Material für die atmungsaktiven Dichtmembranen.

Berghof Fluoroplastics steht aber nicht nur für einzigartige Verbindungen von Materialeigenschaften, sondern auch für einzigartige Verbindungen zu seinen Kundinnen und Kunden. Auch hierfür sind die AdBlue®-Tankdeckel ein sehr gutes Beispiel.

Denn dieser Verschlusstechnikspezialist fertigt diese Deckel in sehr großen Stückzahlen (mehrere Millionen pro Jahr). Da stellt sich natürlich die Frage: Wie lassen sie sich reibungslos und wirtschaftlich herstellen? Wie gut, dass die Expertinnen und Experten bei Berghof die Zusammenarbeit mit Ihren Kundinnen und Kunden schon seit jeher als echte Partnerschaft verstehen.

So haben die Experten bei Berghof Fluoroplastics ihren Kunden und ihren Partner Herrmann Ultraschalltechnik zusammengebracht. Im engen Dialog ist so auf der Basis einer von Herrmann entwickelten Ultraschallschweißmaschine ein Fertigungsverfahren entstanden, das einfacher und effizienter ist, Prozessschritte reduziert und Montagehilfsstoffe einspart.

Schritt 1: Die Maschine stanzt die Membrankontur aus einem Materialband heraus. Schritt 2: Die sogenannte Sonotrode, ein spezielles Ultraschall-Siegelwerkzeug mit Vakuumansaugung, transportiert die ausgestanzte Permeaflon®-Membran zum Kunststoffbauteil. Schritt 3: Die Maschine verbindet Membran und Kunststoffbauteil per Ultraschallschweißen. Fertig!

Dieses clevere System hat für den Kunden gleich mehrere Vorteile: Er arbeitet jetzt mit einem kostengünstigeren (weil nicht vorkonfektionierten) Membran-Materialband, das ihm Berghof verarbeitungsfertig liefert. Der neue Prozess spart außerdem Material und Zeit (Zykluszeit: weniger als zwei Sekunden pro Schweißzyklus). Zudem ist die bisher notwendige optische Qualitätskontrolle überflüssig, da das System selbst per Vakuumabfrage zuverlässig kontrolliert, ob die Membran korrekt ausgestanzt und positioniert ist.

„Nur“ ein Tankdeckel? Der Verschluss des AdBlue®-Zusatztanks mag unscheinbar aussehen, technisch gesehen hat er es aber ganz schön in sich.
