Fertigung:

Bei der Composite Fertigung wird eine in die Werkzeugform integrierte Flächenheizung gerne als Alternative zum Autoklaven eingesetzt und sorgt für ein gleichmäßiges Erhitzen des CFK- oder GFK-Bauteils. Durch die direkte Beheizung von Werkzeugen wird der Fertigungsprozess effizienter und besitzt mehr Flexibilität. Folglich gehören die langen Wege in den Fertigungshallen und das umständliche Rangieren der Vergangenheit an. Außerdem fällt der Energieeinsatz deutlich geringer aus und beeinflusst damit die Kosten positiv.

Es gibt unterschiedliche Formen der Werkzeugheizung:

• Einbau in die Werkzeugform: Die Werkzeugheizung kann zum Beispiel durch Einlaminieren des Heizelements fest in der Werkzeugform verbaut werden.
• Integration ins Presswerkzeug.
• Ausführung als flexible Silikonhaube, die an die jeweilige Geometrie angepasst ist und von oben auf das Werkzeug aufgelegt wird.

Reparatur:

Auch die Instandsetzung kann sich als notwendig beweisen, um die Lebensdauer von Composite-Bauteilen zu steigern. So kann es durchaus vorkommen, dass durch unvorhersehbare Umwelteinflüsse die Oberfläche der Leichtbau Komponenten beschädigt werden und zeitnah repariert werden müssen.

Bei diesem Vorhaben ist es essentiell eine Epoxidharzschicht auf die Oberfläche aufzutragen, die dann in einem weiteren Schritt aushärten muss. Der Aushärtungsprozess muss präzise durchgeführt werden und ist ausschlaggebend für ein optimales Resultat. Dabei kommt es manchmal vor, dass Bauteile mit einer gekrümmten Oberfläche oder Form ausgebessert werden sollen. In diesen Fällen müssen sich die jeweiligen Heizelemente an diese Strukturen anpassen lassen. Aufgrund der Beschaffenheit von Heizmatten und ihrer Flexibilität lassen sich diese äußerst individuell an die vorliegenden Gegebenheiten adaptieren und beweisen sich somit als geeignetes Werkzeug zur Erreichung der benötigten Prozesswärme.

Zeitersparnis durch innovative Technologie:

Die innovativen Heizmatten aus Silikon von msquare sorgen für eine einfache Fertigung und Reparatur unter idealen Druckbedingungen. Integrierte Vakuumkanäle ermöglichen auch bei schlechten Wind- und Wetterverhältnissen Composite-Reparaturen.

Dafür sind in den Rand der Heizmatte Kanäle eingearbeitet und die Oberfläche der Heizmatte ist strukturiert wie ein Breather. Eine Vakuumpumpe entfernt die Luft durch die Kanäle und die Ränder der Heizmatte werden an die Composite Oberfläche gepresst, so dass die Reparaturstelle luftdicht versiegelt und der erforderliche Druck aufgebaut ist. Das spart Zeit und Verbrauchsmaterialien und überzeugt vor allem im Handling. Anhand eines integrierten Temperatursensors werden Temperaturschwankungen an der Oberfläche der Heizmatte zuverlässig nachgeregelt und eine konstante Temperatur für den Reparaturvorgang sichergestellt. Bedient wird die Heizmatte über die easyHeat App bequem vom Smartphone, Tablet oder PC. Egal ob für die Fertigung oder für die Instandsetzung, Heizmatten erbringen die benötigte homogene Wärmeverteilung problemlos.

Unsere Produkte

Die qualifizierten Produkte von msquare ermöglichen eine gleichmäßige Erwärmung und eine präzise Temperaturführung und sorgen damit für ein zuverlässiges Reparaturverfahren. Vorrangiges Ziel hierbei ist es, eine qualitativ hochwertige Instandhaltung durchzuführen und durch die gewonnene Zeitersparnis Kosten zu senken.

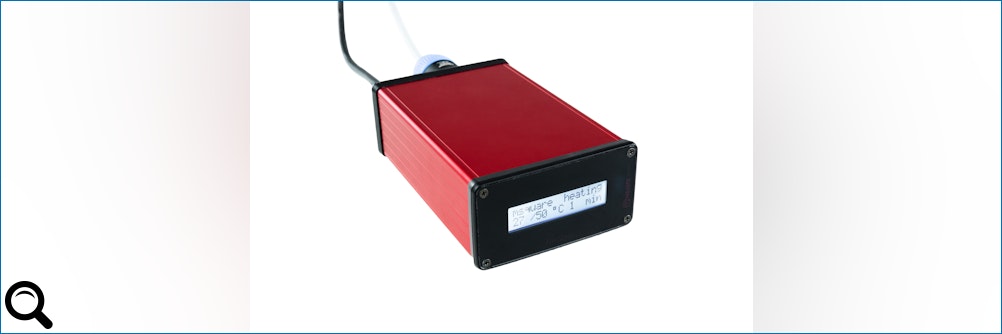

Die Heizmatten und RedZero Heizregler sind flexibel, leicht und mobil und eignen sich daher sehr gut für den Außeneinsatz bei der Rotorblattreparatur und Wartung. Dabei wird die Temperatur bei RedZero direkt über das Smartphone eingestellt und über WLAN übermittelt. Somit kann der Heizprozess aus der Ferne überwacht und für die Qualitätssicherung dokumentiert werden. Für die Dokumentation werden die Messdaten während des Vorgangs geloggt und stehen anschließend zum Download bereit.

Für weiterführende Informationen zu Heizmatten und Heizregler für die Composite Reparatur an Rotorblättern klicken Sie bitte in das Foto oben.

Reparatur von Faserverbundbauteilen mit digitalen Heizprozessen:

Bei der Reparatur von CFK oder GFK Strukturen wird Prozesswärme zur Aushärtung des Epoxidharzes benötigt. Hierbei ist es wichtig die verwendeten Heizelemente exakt und präzise über einen Heizregler zu temperieren. Durch die genaue Eingabe der Heizrampe wird der Heizprozess optimiert und man erhält zuverlässige Resultate. Das kann zum Beispiel bei der Reparatur von sicherheitsrelevanten Flugzeugteilen, im Leichtbau oder bei der Rotorblattreparatur ausschlaggebend sein. Das Prinzip ist dabei immer dasselbe, die benötigte Wärme wird meist durch Heizmatten erreicht und über die jeweiligen Heizregler eingestellt bzw. gesteuert. In der Vergangenheit wurden bei diesem Reparaturverfahren hauptsächlich analoge Drehregler verwendet, bei der die Vorlauftemperatur am Gerät selbst eingestellt und manuell angepasst wird.

Heutzutage kommen vermehrt digitale Heizregler zum Einsatz, da sie viele Vorteile mit sich bringen und einen ordnungsgemäßen Heizvorgang garantieren. Durch die exakte Beschreibung der Heizrampe werden die besonderen Bedingungen der einzelnen Reparaturstellen berücksichtigt, die je nach Material und verwendetem Harz andere Anforderungen an den Heizprozess stellen können. Somit ist auch sichergestellt, dass die Reparatur nach den spezifischen Herstellervorgaben durchgeführt werden kann, was zugleich im System dokumentiert wird. Das erleichtert die Arbeit der Composite-Techniker und führt zu erheblichen Effizienzsteigerungen im Unternehmen.

Unsere smarte Alternative:

Die Heizregler und Hot Bonder vom Typ RedZero und Red300 von msquare sind die ersten smarten Regeleinheiten für flexible Heizmatten die eine Digitalisierung des Heizvorgangs ermöglichen. Sie bauen eine interne WLAN-Verbindung auf, die über bis zu 120 m Reichweite verfügt. Darüber können die Betriebsparameter zum jeweiligen Tempervorgang bequem aus der Ferne über jedes mobile Endgerät (Smartphone, Tablet) oder über den PC eingestellt und per Live-Tracking überwacht werden. Insbesondere bei der Rotorblattreparatur von Windkraftanlagen ist die große Reichweite der Remote-Bedienung von Vorteil.

Mit Hilfe einer guten Prozessdokumentation kann auch im Nachhinein noch nachvollzogen werden unter welchen Bedingungen der Aushärteprozess abgelaufen ist. Außerdem erlangt man einen wichtigen Nachweis über die ordnungsgemäße Durchführung und die damit verbundene Qualität der Reparatur. Die Dokumentation des Temperatur-Zeit-Profils, welches die Heizmatte und das Composite Werkstück während des Aufheizens und der gesamten Wärmebehandlung durchlaufen, erfolgt über die easyHeat Software von msquare. Dabei werden die Temperaturdaten automatisch mitgeschrieben und man erhält im Anschluss einen ausführlichen Reparaturbericht, welches zum Download bereit steht. Der erstellte Bericht wird als PDF-Datei ausgegeben und kann somit mühelos per Email versendet oder im QM-System abgelegt werden.

Die direkte Beheizung von Werkzeugen macht den Fertigungsprozess von Composites schneller und effizienter. Im Vergleich zu einem Ofensystem besteht wesentlich mehr Flexibilität. So entfallen ineffiziente Wartezeiten bis der Ofen verfügbar ist. Aber auch das umständliche Rangieren mit den Werkzeugen und die langen Wege in den Fertigungshallen gehören der Vergangenheit an. Der Energieeinsatz ist deutlich geringer und Einsparung an Energiekosten immens.

Es gibt unterschiedliche Formen der Werkzeugheizung:

• Einbau in die Werkzeugform: Die Werkzeugheizung kann zum Beispiel durch Einlaminieren des Heizelements fest in der Werkzeugform verbaut werden.
• Integration ins Presswerkzeug
• Ausführung als flexible Silikonhaube, die an die jeweilige Geometrie angepasst ist und von oben auf das Werkzeug aufgelegt wird

Der Hersteller msquare bietet flexible flächige Heizelemente, die entweder über Widerstandsdrähte oder über das induktive Verfahren FlexIn Heat® Wärme erzeugen. Temperaturen bis 400°C können realisiert werden. Damit ist die direkte Werkzeugheizung nicht nur für CFK oder GFK Strukturen geeignet sondern auch für Hochleistungs-Thermoplaste.

Beheizte Press-Werkzeuge

Die induktiven Heizelemente von FlexIn Heat® können auch in Presswerkzeuge eingebettet werden und bieten im Vergleich zu den herkömmlichen Heizpatronen den Vorteil, dass die Aufheizzeit des Werkzeugs deutlich verkürzt wird. Schnelles, kontrolliertes Abkühlen ist außerdem möglich so dass letztlich die Durchlaufzeit der Presse signifikant reduziert werden kann.

Silikonhaube mit Vakuumfunktion

Wenn man sich einen separaten Vakuumaufbau sparen möchte, dann eignen sich die Silikonhauben von msquare. Die Silikonhaube kann nicht nur heizen sondern wird auf Wunsch auch mit einer integrierten Vakuumfunktion ausgestattet. Dabei handelt es sich um Kanäle auf der Innenseite der Heizmatte, über die die Luft herausgesaugt wird. Neben der Vakuumfunktion können auch Ein- und Ausgänge für das Infiltrieren vorgesehen werden. So erschlägt man gleich mehrere Fliegen mit einer Klappe.

Digitalisierte Heizprozesse

Bei der Digitalisierung der Heizprozesse geht es vor allem darum mehrere Heizelemente zu Heizkreisen zu kombinieren. Es können auch einzelne Heizelemente angesteuert werden oder unabhängige Heizzonen definiert werden. Mit der easyHeat Software von msquare können zum Beispiel die Regelparameter angepasst und mehrere Heizrampen hinterlegt werden. Der kontinuierliche Datenlog sowie die Auswertung ist standardmäßig inbegriffen und kann automatisiert werden. Das Temperatur-Zeit-Profil wird grafisch ausgegeben und kann vom PC oder über mobile Endgeräte live eingesehen werden.

Fazit

Ob mit elektrischen Widerstandsheizmatten oder mit induktiver Heiztechnologie, ob mit integrierter Vakuumfunktion oder mit aktiver Kühlung für Variotherme Prozesse – die Heizlösungen sind so vielfältig wie die Anwendungen in denen sie eingesetzt werden. Beim Hersteller msquare werden alle Komponenten der Heizsysteme selbst gefertigt, weshalb auch individuelle Anfragen gut bedient werden können.

Der Weg zur Digitalisierung führt über eine intuitive und kabellose Temperaturregelung Bedienung, sowie das Vereinfachen und Verbessern der Dokumentation und der Qualitätssicherung. Kabellos kann bei unserem RedZero der Heizzyklus sowie die automatische Dokumentationserstellung bequem per App auf jedem Smart-Device eingestellt und abgerufen werden. Bis auf eine Entfernung von 120 m kann so der Temperaturprozess überwacht und gesteuert werden. Durch das Eingeben einer Heizrampe, der Zieltemperatur und der Haltezeit wird der Heizzyklus optimal beschrieben. Durch den Live-Temperaturverlauf als aktives Diagramm und der Darstellung der maximalen Temperaturabweichung vom Soll-Temperaturwert bist Du ständig auf dem aktuellen Stand. Nach dem Heizprozess einfach die Log-Datei downloaden, in das mitgelieferte Excel-Tool hineinladen und der Bericht steht als Formular zur Verfügung. Natürlich besteht auch hier die Möglichkeit der kundenspezifischen Anpassung der einzelnen Parameter und des gesamten Formulars.

Bei einem Gewicht mit knapp einem halben Kilogramm und der Größe einer 1l Milchpackung liegt der RedZero sehr gut in der Hand und lässt sich problemlos überall mit hinnehmen. Mit seinem zertifizierten Design steht dem RedZero durch sein umfangreiches Sicherheitskonzept einem autarken Betrieb nichts mehr im Weg!
