Flüssigkeitskühlkörper in allen Formen und Größen

Flüssigkeitskühlkörper in allen Formen und Größen

Das stetig steigende Leistungsvermögen elektronischer Komponenten erfordert immer effektivere Kühltechniken. CTX Thermal Solutions bietet leistungsstarke, maßgeschneiderte Flüssigkeitskühlkörper für Hochleistungselektronik.

Für die effektive Abführung der Verlustleistung moderner Hochleistungselektronikbauteile verlassen sich Konstrukteure immer häufiger auf Flüssigkeitskühlkörper. Der Nettetaler Kühlkörper-Spezialist CTX Thermal Solutions bietet daher ein umfassendes Produktprogramm an entsprechenden Standard- sowie applikationsspezifisch maßgeschneiderten Kühllösungen an. Von einfachen Flüssigkeitskühlkörpern bis hin zu kompletten Kühlsystemen für Hochspannungsumrichter, Transportsysteme oder Computer ist alles dabei. Bei den Standardausführungen der Flüssigkeitskühlkörper werden drei grundsätzliche Kühlkörpertypen unterschieden: VLCP-, Blister- und Ultra-Hochleistungs-Kühlkörper.

VLCP-Kühlkörper wurden speziell für die Kühlung von Hochleistungsdioden entwickelt. Ihre patentierten Kühlkanäle maximieren die kühlende Oberfläche und sorgen damit für exzellente Kühlleistungen.

Blister-Kühlkörper eignen sich vor allem für Applikationen, bei denen eine robuste mechanische Platte für die Montage der Elektronikmodule erforderlich ist. Dabei werden die Kühlkanäle nicht in die Grundplatte gefräst, sondern in die Deckplatte gestanzt. Im Innern der Kühlkanäle erhöht eine Rippenstruktur die kühlende Oberfläche. Das spezielle Verfahren zur Herstellung der Kühlkanäle senkt die Fertigungskosten insgesamt und bietet eine größere Flexibilität bei der Anbringung der Montagebohrungen.

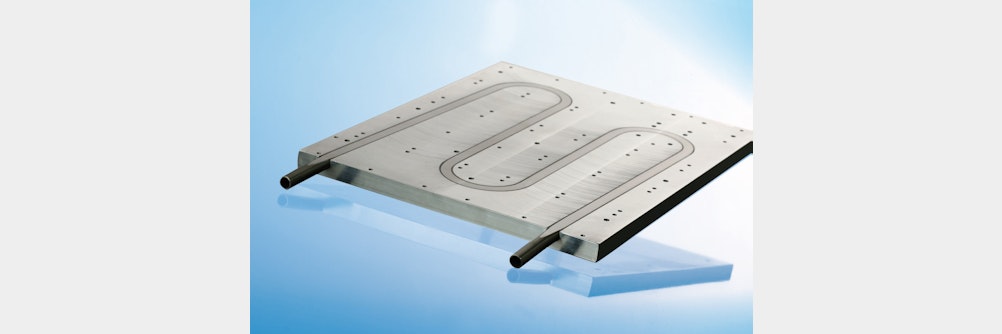

Den Ultra-Hochleistungskühlkörpern gemein ist eine extrem große Oberfläche. Diese wird wahlweise erreicht durch eine Rippenstruktur im Innern der Kühlkanäle oder durch speziell gefräste, verästelte Kanäle, sogenannte „meso channels“. Eine weitere Variante stellen in eine Aluminiumplatte eingelassene, breite und eng nebeneinander liegende Kupferrohre dar, bei denen die Hitze aus dem Bauelement durch mehr Kühlflüssigkeit schneller abtransportiert werden kann. Solche Ultra-Hochleistungskühlkörper bieten sich beispielsweise für die effektive Kühlung von modernen Hochleistungs-IGBT-Modulen an.

Sämtliche der genannten Flüssigkeitskühlkörper zeichnen sich durch einen geringeren Druckverlust gegenüber vergleichbaren Kühllösungen aus.
