Artikel Murrplastik

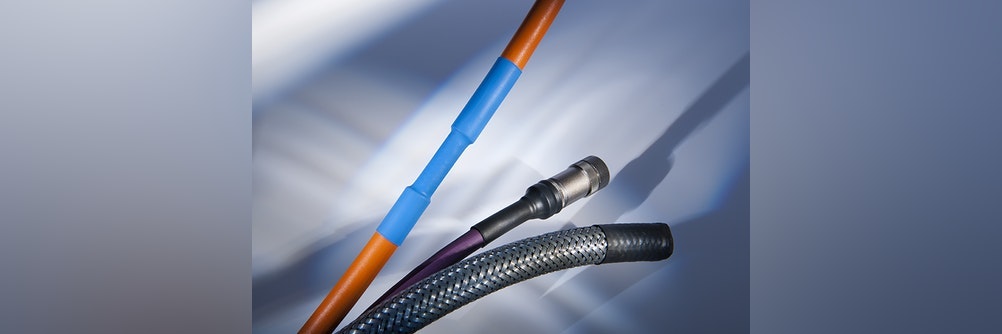

Der Warmschrumpfschlauch von Murrplastik dient zum Schutz vor Feuchtigkeit sowie Verschmutzungen von elektrischen Bauteilen und gewährleistet deren Isolierung. Die Schrumpfung erfolgt durch die Zufuhr von Hitze. Murrplastik bietet die Schläuche als Endlos-Rollen (Endlosschrumpfschlauch) in praktischen Spenderboxen bzw. Dispenserboxen, als Zuschnitte im Koffer und in Nachfüllbeuteln an. Da der Schlauch ablängbar ist, kann er vielseitig eingesetzt werden.

Beispiele für Anwendungen sind elektrische Bauteile, Stecker, Kabelverbindungen und Metallgeflechtschläuche. Die Schrumpftemperatur der Schläuche liegt bei über 90 °C und die Einsatztemperatur zwischen -55 und 135 °C.

Musterkoffer mit einer Auswahl an Schrumpfschläuchen zeigen die Qualität der zuverlässigen Isolierung und des guten Kabelschutzes. Im Koffer enthalten sind HSN-T2 Warmschrumpfschläuche im Schrumpfverhältnis 2:1 in den Farben schwarz, rot, blau und gelb/grün. Die Schläuche sind in den unterschiedlichen Durchmessern von 0,8 bis 25,4 mm lieferbar und können in allen Größen und Farben nachbestellt werden. Auf Wunsch liefert Murrplastik den Musterkoffer auch mit kundenspezifischem Inhalt.

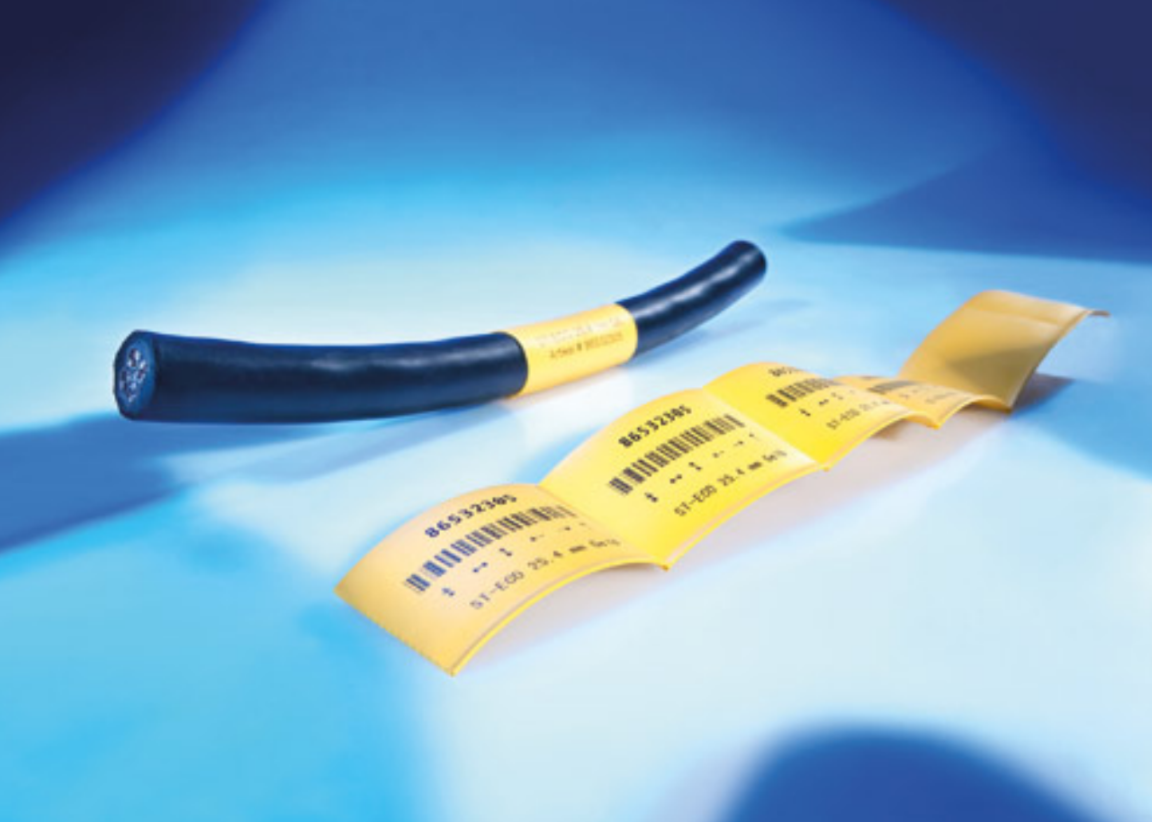

Der neue Warmschrumpfschlauch von Murrplastik weist verschiedene Zertifikate nach wie z. B. UL 224- VW-1, CSA C22.2, SAE-AMS-DTL und UV- Prüfung.

Er ist für größere Temperaturspannen geeignet. Das Prinzip des Schrumpfschlauches ist, dass er sich, wenn Wärme zugeführt wird, zusammen zieht und das Kabel schützt. Der Warmschrumpfschlauch kann bei Temperaturen zwischen -55 und 135°C eingesetzt werden.

Endlosschrumpfschlauch in der Box

Der neue Warmschrumpfschlauch von Murrplastik ist ein Endlosschrumpfschlauch in Dispenserboxen (Spenderboxen) und ist beliebig ablängbar. Hergestellt aus Polyolefin lässt er sich leicht verarbeiten.

Verfügbar in verschiedenen Farben und Größen: Mit schwarz, rot, blau, gelb und grün ist der Wärmeschrumpfschlauch in verschiedenen Farben erhältlich. Die Größen des Schlauchs liegen zwischen 0,8mm bis 25,4mm.

Der Schrumpfschlauch dient zur Isolierung von elektrischen Verbindungen. Die Schrumpfung erfolgt durch die Zufuhr von Hitze und hat ein Schrumpfverhältnis von 2:1.

Die KDP/Z - der Vorreiter unter den Kabelführungsplatten

Murrplastik Systemtechnik hat mit der KDP/Z ein innovatives und wirtschaftliches Produkt im Bereich der Kabelführungs- und Befestigungssysteme entwickelt, das sich für die verschiedensten Anwendungsgebiete eignet.

Gängige Kabelführungsplatten sind oft weder besonders platzsparend noch gewähren sie die erforderliche Dichtigkeit. Um diese Probleme zu beheben, hat Murrplastik die KDP/Z entwickelt - ein wirtschaftliches, zuverlässiges und montagefreundliches Kabelführungs- und Befestigungssystem für jegliche Art von Leitungen und Schläuchen. Die KDP/Z erlangt ihre zuverlässige Dichtigkeit durch das Zweikomponenten-Herstellungsverfahren (2K-Technik). Dabei wird nicht nur die Verbindung zum Gehäuse selbst sicher abgedichtet sondern ebenso die Befestigungsschrauben der Kabelführungsplatte. Mit dieser Eigenschaft ist die KDP/Z eine Innovation auf dem Markt der Kabelbefestigungssysteme. Genauso neuartig ist die hohe Packungsdichte dieser Kabeldurchführungsplatte: Durch eine intelligente Konstruktion kann die KDP/Z deutlich mehr Kabel und Leitungen durchführen als vergleichbare handelsübliche Kabelführungen - und das auf gleichem Raum! Zusätzlich zeichnet sich die KDP/Z durch eine flache Bauform aus. Für den Kunden heißt das konkret: weniger Platzverbrauch am Schaltschrank.

Vorteile

• Flexible Gestaltung: Führung von Kabeln und Schläuchen verschiedenster Durchmesser möglich
• Kabelschutz: abgerundete Kanten, vertiefte Kontur, Zugentlastung
• Montagefreundlichkeit: Einfache Schritt für Schritt Montage, aufgrund vorfixierter Schrauben kein Verlieren/Zukauf von Bauteilen möglich/nötig
• Hohe Beständigkeit und Resistenz: Material der KDP/Z (Polypropylen, thermoplastisches Elastomer) ist unempfindlich gegenüber UV-Einstrahlung und Temperaturschwankungen und schützt vor Staub und Wasser
• Optimales Preis-Leistungs-Verhältnis
• Anwendung findet die KDP/Z überall dort, wo kabelschonende Montage mit hoher Packungsdichte, großer Durchmesser-Variabilität und IP65 gefragt ist. Das bedeutet z. B. in Schaltschränken, Verpackungsmaschinen oder Wind-, Gas-, Öl- und Wasserkraft-Anlagen. Die Lebensmittel-, Chemie- und Pharmaindustrie sowie der Maschinen- und Anlagenbau haben für die KDP/Z somit einen hohen Bedarf.

2K-Technik, was ist das überhaupt?

Bei der sogenannten 2K-Technik handelt es sich um ein Zweikomponenten-Spritzguss-Herstellungsverfahren. Dadurch ist es möglich, die weiche und harte Komponente, aus der die Kabelführungsplatte besteht, in einem Arbeitsgang miteinander zu verbinden. Im ersten Arbeitsschritt stellt die 2K-Spritzgussmaschine eine Platte aus hartem Kunststoff (PP) her - den sogenannten Vorspritzling (= Hartkomponente). An diesen wird bei der zweiten Werkzeugstation der weiche Kunststoff (TPE) aufgespritzt. Anschließend muss die 2K-Platte nur noch Abkühlen.

Da die Kabelführungsplatte KDP/Z nicht wie bei herkömmlichen Herstellungsverfahren manuell zusammengefügt sondern in einem Guss gefertigt wurde, ist eine besonders hohe Dichtigkeit gewährleistet.

KDP/ZR

Die Produktfamilie KDP/Z wird um eine runde Kabeldurchführungsleiste - die KDP/ZR - komplettiert. Diese ist in drei Varianten mit verschiedenen Durchmessern verfügbar und jeweils mit langer oder kurzer Gewindeart. Eingesetzt werden kann die KDP/ZR überall, wo eine schnelle, kabelschonende Montage bei hoher Dichtigkeit und optimaler Packungsdichte gefragt ist. Sie ist besonders geeignet im Maschinen- und Anlagenbau, Schaltschrankbau und in der Installations- und Gebäudetechnik.

Im Schaltschrank wird die KDP/ZR in Kombination mit einer Kunststoffgegenmutter befestigt. Passende Gegenmuttern sind die KGM der Murrplastik Systemtechnik. Die Kabeldurchführungsleiste ist zusätzlich mit dem Hager Schaltschrankzubehör FD00P4 mit integriertem Gewinde kompatibel und erweitert dadurch die Einsatzmöglichkeiten.

Weitere Vorteile der KDP/ZR auf einen Blick:

• Sehr hohe Dichtigkeit IP 65, IP 66 & IP 67
• Sehr gutes Preis-Leistungsverhältnis
• Maximale Flexibilität durch großen Leitungsdurchmesserbereich
• Hohe Packungsdichte
• Gute Zugentlastung
• Einfache Montage
• Ausführung mit zwei verschiedenen Gewindelängen
• Sehr flache Bauform

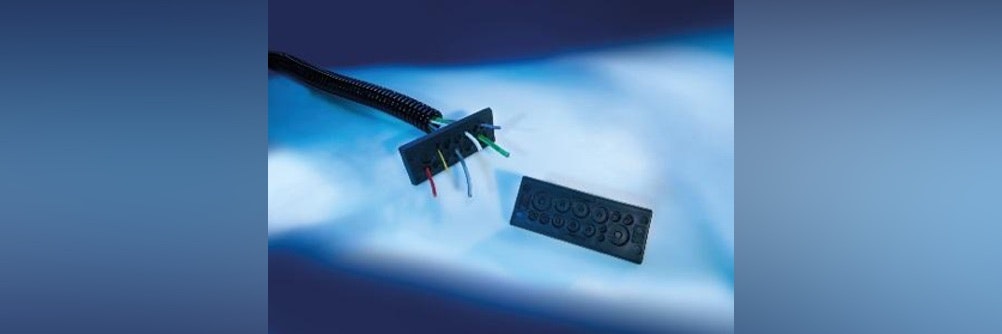

Kabeldurchführungsleiste KDL/H

Die neuen KDL/H Varianten werden aus gefrästem Aluminium gefertigt.

Schnelle & einfache Installation

Die Kabeldurchführungsleiste KDL/H wird im Zink-Druckgussverfahren produziert und dient zur Durchführung vorkonfektionierter Leitungen. Das KDL/H-System ist ein teilbares System, das es ermöglicht, bis zu 48 vorkonfektionierte Leitungen mit einer hohen Packungsdichte einfach und schnell im Schaltschrank und Klemmenkasten zu installieren.

Weitere Vorteile

Die Kabeldurchführungsleiste KDL/H bietet eine unterbrechungsfreie Leistungsführung sowie ein Standardausschnittsmaß. Sie ist einfach zu montieren und verfügt über eine hohe Schutzklasse bis IP 69K in Verbindung mit dem passenden Gehäuse. KDL/H hat eine sehr stabile Konstruktion sowie eine integrierte Zugentlastung.

KDHbyMP Kabeldurchführungsleiste KDL/H 24

Die neue KDHbyMP Kabeldurchführungsleiste KDL/H 24 erfüllt die sehr hohe Schutzart bis IP69K. Die im Zinkdruckgussverfahren gefertigte KDL/H eignet sich für die Durchführung vorkonfektionierter Leitungen im robusten Outdoor-Einsatz bei gleichermaßen sehr hohen mechanischen Belastungen.

Die Murrplastik Systemtechnik ergänzt ihre Familie teilbarer Kabeldurchführungsleisten um eine extrem stabile und hochdichte Ausführung für den Einsatz bei extremen Witterungs- und Umgebungsbedingungen. Das Besondere: Der pulverbeschichtete Rahmen der KDL/H ist im Zinkdruckgussverfahren gefertigt und erreicht dadurch eine sehr hohe Stabilität, Steifheit und Widerstandsfähigkeit. Die Durchführung ist resistent gegenüber Hochdruck- und Dampfstrahlreinigern, ist zu % UV- und Ozonbeständig und kann in Temperaturbereichen von °C bis °C eingesetzt werden. Die Kabeldurchführungsleiste eignet sich somit perfekt für den Außeneinsatz, wie z. B. für Baumaschinen und in der Gebäudetechnik, wo viele Leitungen mit oder ohne Stecker in ein Gehäuse eingeführt werden. Die KDL/H plus Zubehör erfüllt die Flammklasse UL–V0.

Die KDL/H ist zusätzlich mit einem Tüllenblock aus TPE ausgerüstet, der als Fixierung der Tüllen hinter dem Metallrahmen jedes durchgeführte Kabel bombenfest fixiert und zugentlastet. Ein Ausreißen der Tüllen, selbst bei extrem hohen mechanischen Belastungen ist somit nahezu ausgeschlossen. Auch extreme Witterungsbedingungen und Umgebungsbedingungen mit Feuchtigkeit, Säuren, Laugen, Alkoholen, Mineralölen, Reinigungsmitteln, Fetten und Staub können der KDL/H nichts anhaben.

Innovative Montagetechnik verkürzt die Montagezeit

Die Montage der Kabeldurchführungsleiste KDL/H ist denkbar einfach. Statt, wie sonst üblich, Kabel plus Tülle vertikal von oben in die Kabeldurchführung einzurasten, geht es mit der KDL/H deutlich einfacher: Die eingeführten Kabel werden in den Tüllenblock gelegt, der Tüllenblock wird in den Ausschnitt gedrückt, die Kabel werden in die passenden Tüllen gelegt und abschließend wird jede Tülle in den Tüllenblock gedrückt. Der Rahmen selbst wird auf den Tüllenblock montiert und mit 4x MSchrauben angeschraubt. Die Montage erfolgt horizontal von vorne, was insbesondere bei der Nachrüstung und Reparatur von konfektionierten Leitungen von Vorteil ist.

Verdrahtungen mit hoher Packungsdichte realisieren

Mit der KDL/H können auf engstem Raum bis zu Leitungen durchgeführt werden. Zur Verdrahtung sind unterschiedliche Tüllenvarianten mit Klemmbereichen von 2 bis mm, diverse Doppel- und Vierfachtüllen sowie eine Blindtülle zum Wiederverschließen erhältlich. Die Einbaumaße der KDL/H sind abgestimmt auf die Standardausschnitte der poligen Harting- und Wieland-Stecker.

Hintergrundwissen zur Schutzart IPK

Die Schutzart IPK wurde für die Widerstandsfähigkeit gegenüber Hochdruckstrahlreinigung bei hohen Wassertemperaturen entwickelt. Die Ziffer „6“ steht für den Schutz gegen das Eindringen von Staub, die „9“ für den Schutz bei Hochdruckreinigung mit geringem Abstand. Der Buchstabe „K“ für die hohe Wassertemperatur. Die IPK wird bei einem Wasserdruck von bar, bei einer Wassertemperatur von ºC und mit einem Wasserdurchfluss von l/min geprüft.

Das Flexible Halter System FHS der Murrplastik Systemtechnik ist die Lösung; es hält sicher und überall. Es ist an vielen Robotern einsetzbar und kann mit oder ohne zusätzliche Bauteile verwendet werden. Mit dem FHS können direkt und sicher Leitungen, Kabel oder Schutzschläuche für die dynamische Energiezuführung an Robotern befestigt werden.

Dieses modulare Haltersystem ist auf dem Markt einzigartig! Es bietet sicheren Halt, ist variabel und passt auf geraden oder konischen Flächen, auf Eckkanten und auf unterschiedlichen Oberflächen, Profilen und Durchmessern. Maximale Flexibilität: Zwei Grundkörper – drei Anwendungen. Das Multitasking-Talent FHS besteht aus zwei verschiedenen Grundkörpern, die drei verschiedene Befestigungsarten ermöglichen, und einem Klettband in unterschiedlichen Längen. So wird eine flexible, sichere und montagefreundliche Energiezuführung garantiert.

FHS-SH

Das FHS mit Systemhalter eignet sich zum Führen und Stabilisieren von kleinen Energiezuführungen und für geringe bis mittlere Verfahrgeschwindigkeiten. Außerdem für gleitende oder feste Montage am Kabelschutzschlauch/Wellschlauch. Besonders empfehlenswert ist FHS-SH für die Energiezuführung zur Erstausrüstung oder auch für eine nachträgliche Installation.

FHS-UHE

Das FHS mit einteiligem Universalhalter ermöglicht eine sichere, und auch nachträgliche Kabelschutzmontage oder Demontage. Mit dem einteiligen, unverlierbaren Verschlussbügel erfolgt der Austausch von Schutzschläuchen mit einem Klick und in Sekundenschnelle. Besonders geeignet ist das FHS-UHE zur Vermeidung axialer Verschiebungen des Schutzschlauches innerhalb dynamischer und leichter Anwendungen.

FHS-C

Mit dem FHS mit Klettband werden die Leitungen, Kabel und Schutzschläuche direkt, sicher und leitungsschonend am Roboterarm befestigt. Da Murrplastik zu unterschiedlichen Robotertypen verschiedene Klettbandlängen im Portfolio hat, passt das System stufenlos für verschiedene Durchmesser der Roboterarme sowie für Leitungen, Kabel und Schutzschläuche. Weitere Vorteile sind die flache und kompakte Bauweise sowie der Verzicht auf lose Bauteile. Das FHS-C besteht aus dem Grundkörper FHE und einem Klettband. Leitungen oder Schläuche werden in den FHE eingelegt und mit dem Klettband eingespannt. Dabei verbindet das Klettband den FHE direkt mit dem Roboterarm und mit der eingelegten Leitung.

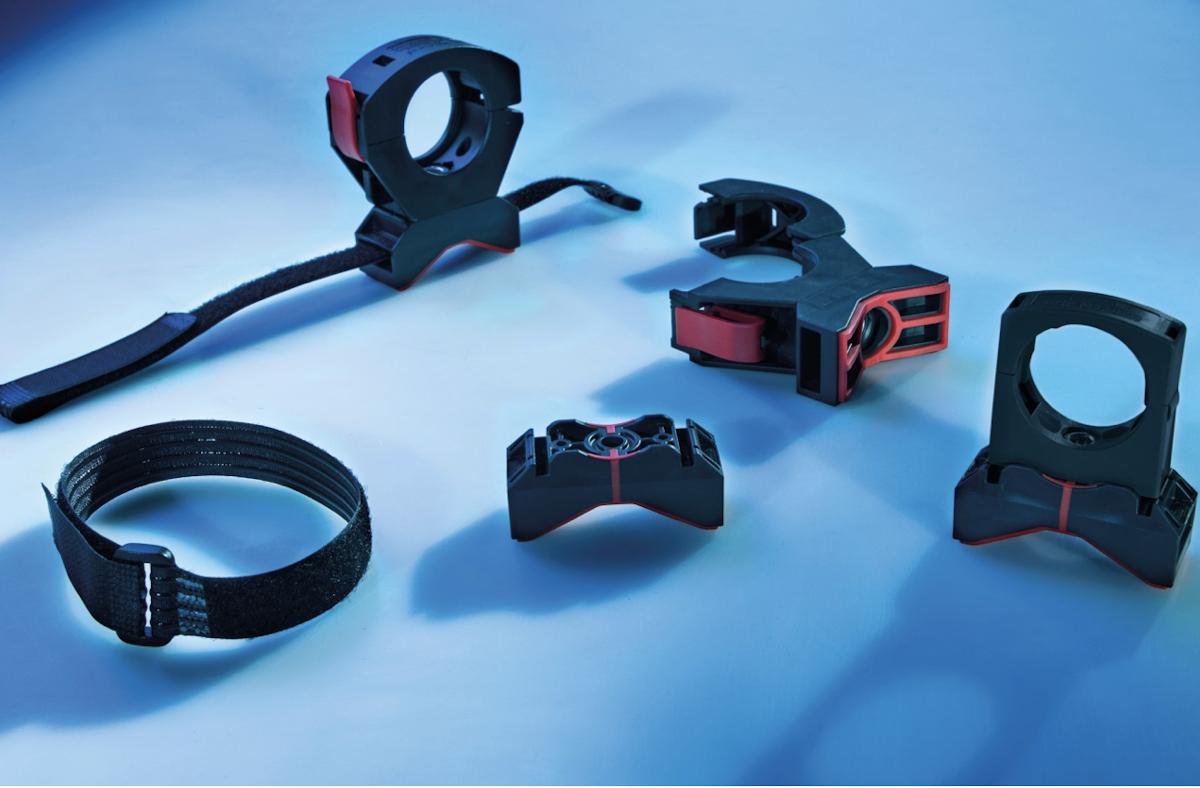

In allen Varianten stufenlos verstellbar: Da Murrplastik zu unterschiedlichen Robotertypen verschiedene Klettbandlängen ins Portfolio aufgenommen hat, passt das System stufenlos für verschiedene Durchmesser der Roboterarme sowie für Leitungen, Kabel und Schutzschläuche. Bei allen Varianten ist das Klettband in vier Längen verfügbar.

Vorteile auf einen Blick

In der Industrie 4.0 arbeiten Menschen und Roboter miteinander. Damit dies reibungslos funktioniert, dürfen an Cobots nachträglich angebrachte Teile weder Mensch noch Roboter beeinträchtigen. Wir haben unsere FHS-Serie für diese Anforderungen entwickelt und bieten die entscheidenden Vorteile:

• Flexibilität: verschiedene Klettbandlängen (stufenlos einstellbar); FHS unabhängig von Oberflächenbeschaffenheit und Form des Roboterarmes montierbar
• Zeitersparnis: schnelle werkzeuglose Montage und Demontage sowie schnelles Nachjustieren der Leitungsführung bei Inbetriebnahme
• Sehr einfach zu handhaben und variabel einsetzbar: Montage mit Halter und ohne Halter
• Rutschhemmung an den Auflageflächen des Klettbands und des Halters
• geringes Verletzungsrisiko: keine scharfen Kanten sowie geringe Störkonturen (FHS-C)
• weitere Vorteile: leicht, platzsparend (FHS-C) und Zugentlastung möglich (FHS-SH)

Befestigungsmöglichkeit mit Metallkabelbindern

Durch eine Ergänzung im Zubehör des Bereichs Kabeldurchführung und Kabelhalterungs-System ergibt sich eine neue Befestigungsmöglichkeit für das FHS.

Mit Hilfe des neuen Kabelbinderwerkzeugs Metall Typ KBW-M besteht ab sofort die Möglichkeit, die FHS Ausführungen - anstatt mit Klettbändern - mit Metallkabelbindern zu befestigen.

Zusätzlich sind die FHS-SH- und die FHS-UHE-Grundkörper als Einzelteile ohne Halter verfügbar, damit diese auch ohne Klettbänder bestellt werden können. Die kundenspezifische Lösung kann als eine Art „Baukastensystem“ zusammengestellt werden. Die Grundkörper sowie die Metallkabelbinder sind als Verpackungseinheiten von jeweils fünf Stück erhältlich.

Indirekte Befestigungen

Mit Hilfe der Befestigungsarten FHS-SH, FHS-UHE und FHS-C können Leitungen und Schläuche direkt an kollaborierenden Robotern montiert werden. Eine direkte Befestigung ist jedoch nicht immer möglich: Nämlich wenn der Roboter keine Bohrungen oder Gewinde aufweist, an denen das FHS angeschraubt werden kann. In diesem Fall kommen indirekte Befestigungen der FHS ins Spiel.

• FHS Spannschellen: Statt des FHS wird am kollaborierenden Roboter eine Spannschelle angebracht. Auf die Spannschelle wird dann der Systemhalter mit Zugentlastung montiert.
• FHS Rückführungssysteme: eignen sich bei Kleinrobotern, welche keine Befestigungsmöglichkeiten durch Bohrungen oder Gewinde aufweisen. Das Rückführungssystem ist mit dem FHS-SH Grundkörper sowie den Klettbändern KKR-Fix 350 und KKR-Fix 550 verbaut und sorgt so für eine einfache und platzsparende Lösung bei einem Längenausgleich von 150 mm.
• FHS an Schlauchpaketen: An den Schlauchpaketen eines Industrieroboters werden oft einzelne Leitungen (z. B. Lichtwellenleiter oder Schraubenleitungen) provisorisch mit Kabelbindern angebracht, was schnell zu Beschädigungen an den Leitungen führen kann. Mithilfe der FHS-Serie können Leitungen ganz einfach an Schlauchpakete montiert werden, wodurch die Leitungen optimal geführt werden und schnell austauschbar sind.

 Ganz egal ob achteckig, rund, oval, ob 1 x 1 cm oder 1,5 x 3 Meter groß, ob für Kabeleinführungen und / oder für Kabelverschraubungen, egal ob für Kabel mit oder ohne Stecker, egal ob für Flachbandkabel, Starkstromleitungen oder für Pneumatik-Schläuche oder für Kombinationen von alledem: Mit der „Kabeldurchführung On Demand“ lässt sich jedes Kabeldurchführungssystem komplett individuell konfigurieren. Der Clou: Die Konfiguration erfolgt online unter style="font-family: arial,helvetica,sans-serif;"> in wenigen Schritten, alternativ mit einer eingereichten CAD-Zeichnung oder direkt mit dem Vertriebsmitarbeiter. Bereits nach Stunden erhält der Kunde eine Konstruktionszeichnung plus Angebot. Wenige Tage später wird die „KDP On Demand“ just in time ausgeliefert – und das bereits ab Losgröße Fünf.

Bei komplexen Verdrahtungsaufgaben, wie z.B. mit unterschiedlichen Kabeltypen und Kabeldurchmessern mit speziellen Größen und Formen des Ausschnittes, sind Standard-Kabeldurchführungen in aller Regel überfordert. In der Regel werden darum verschiedene Kabeldurchführungen am Schaltschrank oder Gehäuse kombiniert.

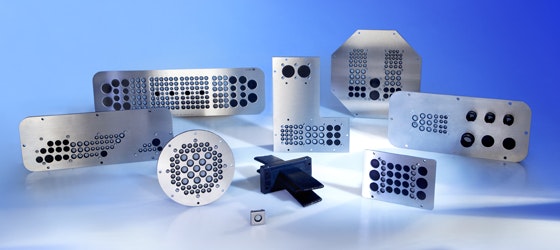

One Size Fits All. Unzählige Kabeldurchführungswünsche werden wahr.

Murrplastik bietet nun mit der „KDP On Demand“ eine Kabeldurchführungsplatte, die alle kundenspezifischen Eventualitäten in der Verdrahtung mit einem einzigen System abdecken kann. Beschränkungen gibt es nahezu keine mehr. Die Durchführungsplatte kann in jeder erdenklichen Form zwischen 1 x 1 cm und 1,5 x 3 Metern ausgeführt und Öffnungen für die Kabeldurchführungen in allen Größen angebracht werden. So lassen sich unendlich viele Lochbilder für Leitungen von mm realisieren. Die maximal mögliche Anzahl der Kabeleinführungen auf der Kabeldurchführungsplatte wird letztlich nur von der Größe der Platte selbst beschränkt. Die „KDP On Demand“ kann optional mit Feuerschott oder einem zusätzlichen EMV-Schutz ausgestattet werden.

Die Vorteile für den industriellen Anwender: Eine Durchführungsplatte für alle Aufgaben.

Die Vorteile der „KDP On Demand“ sind im industriellen Alltag immens: Ein hoher Lagerbestand mit unterschiedlichsten Durchführungsplatten und deren Katalogisierung mit Artikelnummern ist eigentlich nicht mehr notwendig. Letztlich muss sich ein industrieller Anwender keine Gedanken mehr machen, welche Kabeldurchführungsplatten passen: Mit einer „KDP On Demand“ lassen sich unterschiedlichste „Durchführungsprobleme“ auf einen Schlag lösen.

Der Weg zur „KDP On Demand“: Anfrage, Bestellung, und Auslieferung innerhalb weniger Tage.

Der Weg zur „KDP On Demand“ ist für den industriellen Anwender recht simpel. Zum einen kann die „KDP On Demand“ online in wenigen Schritten unter werden. Alternativ kann eine CAD Zeichnung mit allen technischen Vorgaben eingereicht werden oder die Konfiguration kann direkt mit dem Vertriebsmitarbeiter besprochen werden. Details, wie die Angabe über die gewünschte Ausschnittgröße und -form, dem Lochbild, der Anzahl der durchzuführenden Kabel und den Angaben über alle benötigten Kabeldurchmesser können so übermittelt werden. Des Weiteren können zum Beispiel ergänzende Angaben über die Durchführung konfektionierter Leitungen, einer zusätzlichen Zugentlastung oder einem Feuerschott angefragt werden.

Last but not least sollte definiert werden, welche Art und Größe der Befestigung bzw. welche Gehäusedichtung gewünscht wird. Eine Zeichnung und das entsprechende Angebot liefert Murrplastik innerhalb von einem Arbeitstag. Nach erteiltem Fertigungsauftrag erfolgt die Lieferung innerhalb von zehn Arbeitstagen.

Innovative Fertigung mit einem hochflexiblen Fertigungsverfahren

Die „KDP On Demand“ wird im Sandwich-Verfahren aus V2A oder PE aufgebaut. So erreicht die „KDP On Demand“ bei minimaler Dicke eine hohe Steifigkeit. Die hochflexible Fertigung bietet den Vorteil, dass alle Größenvarianten und Formen frei darstellbar sind, und dies bei einem gleichzeitig nahezu gratfreien senkrechten Schnitt. Selbst komplexe Schnittformen, filigrane Strukturen und dünne Stege können realisiert werden. Wichtig auch: Mit diesem Verfahren ist nahezu kein Materialverzug zu verzeichnen. Neben V2A oder PE kann die „KDP On Demand“ optional aus anderen Werkstoffen hergestellt werden.

Die integrierte Dichtung der „KDP On Demand“ erfüllt die Schutzart IP . Bereits ab Werk wird die „KDP On Demand“ mit Zugentlastung produziert. Alternativ ist eine Version mit geringerer Zugentlastung erhältlich, so dass die Kabel von beiden Seiten aus eingeführt werden können.

Energieketten in Reithallen

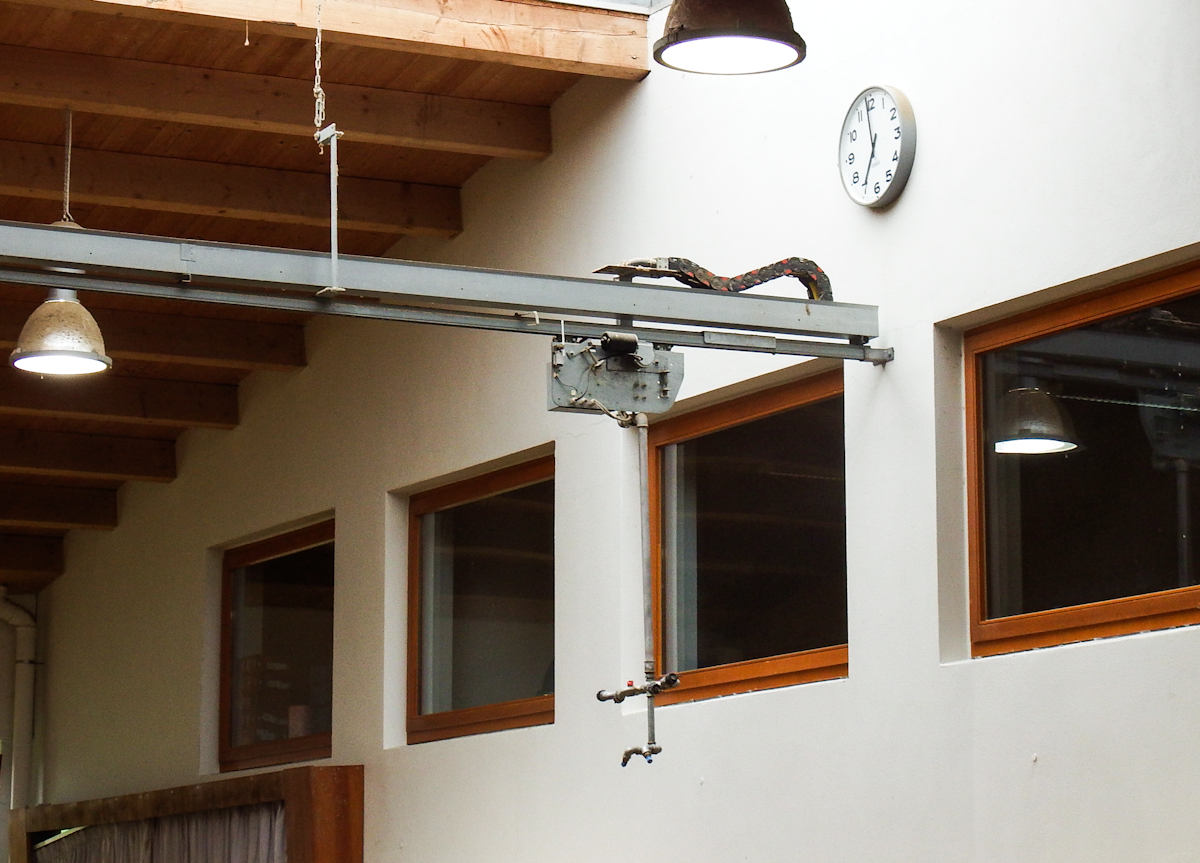

Energieketten kommen in verschiedenen Orten zum Einsatz. So zum Beispiel in Reithallen: Dort muss der Sandboden kontinuierlich für eine angenehmere Bewegung der Pferde leicht bewässert werden. Häufig wird somit an der Decke der Halle eine Bewässerungsvorrichtung angebracht.

Durch die starke äußere Belastung innerhalb der Halle wie Temperaturschwankungen oder Sand haben die Schläuche eine kurze Lebensdauer. Zum sicheren Führen der Leitungen und Erhöhung der Lebenszeit, werden Energieketten eingesetzt.

Die Energieketten werden grundsätzlich mit einem Schienensystem in die Holz oder Stahlkonstruktionen einer Reithalle eingebaut. Über die Schienen fährt die Bewässerungsvorrichtung die Halle entlang und verteilt das Wasser auf dem Sandboden.

Energiekettenexperte

Die Murrplastik Systemtechnik ist Experte im Bereich Energiekette und bietet verschiedene Varianten und Größen an, seit Kurzem auch Energieketten mit Geräuschdämpfung. Diese kommen in verschiedenen Einsatzgebieten zum Einsatz, wie auch in Reithallen.

Die neue U-Teil-Kette MP 35.1/ 35.2 ist eine qualitativ hochwertige Energiekette, die eine Alternative zu vielen PowerLine-Anwendungen darstellt. Mit der Entwicklung dieser Energiekette bietet Murrplastik einteilige und einfach zu montierende Energieketten mit Breiten zwischen 50 und 175 mm in insgesamt 512 Varianten an.

Die MP 35.1/ 35.2 besitzt eine Innenhöhe von 35 mm und 18 verbauten Kettengliedern pro laufendem Meter. Die Kettenglieder lassen sich wahlweise am Außen- (MP 35.1) oder am Innenbogen (MP 35.2) öffnen. Die Energiekette ist mit Hilfe des ChainBuilder 3.0 konfigurierbar.

Geeignet ist die Energiekette für folgende Anwendungen:

• kurze, schnelle Anwendungen mit hoher Fahrdynamik

• freitragende Anwendungen bis 3 Meter Verfahrweg

• hängende Anwendungen bis 50 Meter Verfahrweg

• stehende Anwendungen bis 3 Meter Verfahrweg

• gleitende Anwendungen bis 80 Meter Verfahrweg

Dämpfungselemente

Die Dämpfungselemente an der Energiekette sorgen für ein deutlich leiseres Abrollen der Kettenglieder und eine Reduzierung der Geräuschemission um bis zu 10 dB(A) gegenüber der Energiekette ohne Dämpfer. Die Dämpfungselemente wirken an den innenliegenden Anschlägen und werden als zusätzliche Option angeboten.

Austretende Kabel oder Leitungen haben oft scharfe Schnittkanten. Damit die Kabel und Leitungen keinen Schaden nehmen werden Endkappen eingesetzt, wenn keine Verschraubungen benötigt werden. Die Endkappen werden einfach auf das Ende der Schutzschläuche gesteckt und die Schnittkanten somit abgerundet. Sie sind aus Polyamid 6 (PA6) und in den Farben schwarz und grau verfügbar.

Erweiterung der Größen

Bislang waren die Endkappen in den Größen von M12/P9 bis M50/P48 erhältlich.

Nun wurde das Produktportfolio um folgende Größen erweitert:

Größe: M10/P07 Schwarz: 83723550 Grau: 83723510

Größe: M18/P13 Schwarz: 83723555 Grau: 83723515

Größe: 56 Schwarz: 83723566 Grau: 83723526

Größe: 70 Schwarz: 83723568 Grau: 83723528

Größe: 80 Schwarz: 83723570 Grau: 83723530

Größe: 95 Schwarz: 83723572 Grau: 83723532

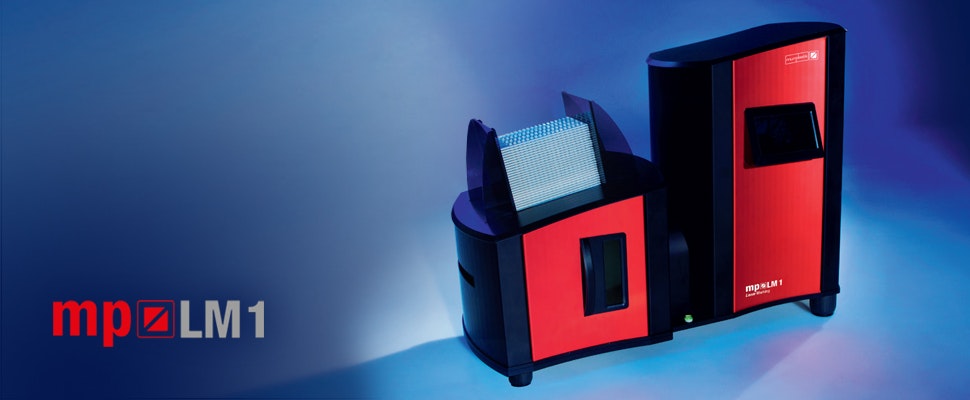

Bei den mp-LM Laserbeschriftungs-Systemen der Murrplastik Systemtechnik kommen Trägerplatten zum Einsatz. Sie ermöglichen die Beschriftung unterschiedlicher Materialien im mp-LM Gerät in einem Durchlauf.

Die mp-LM Trägerplatte Premium hebt sich von ihren Vorgängern durch folgende Vorteile ab:

• Verarbeitung aller mp-LM-Materialien möglich

• kein Verbiegen des Beschriftungsmaterials aufgrund einfachen Herausnehmens

• vollständige Klebefläche statt 9 Klebepunkte

• lang anhaltende Klebekraft

• einfaches Reinigen der Platte

Die mp-LM Trägerplatte Premium ist ab sofort bei Murrplastik Systemtechnik erhältlich und ermöglicht eine Zeit- und Kostenersparnis in der automatisierten Beschriftungstechnik.

Unzählige Druckknöpfe, Hebel und Lämpchen - da kann die industrielle Schalttechnik schnell unüberschaubar werden. Mit den Kennzeichnungsmöglichkeiten der Murrplastik Systemtechnik bleibt die Übersichtlichkeit gewährt. So auch für die neue Generation SIRIUS ACT 3SU1 von Siemens.

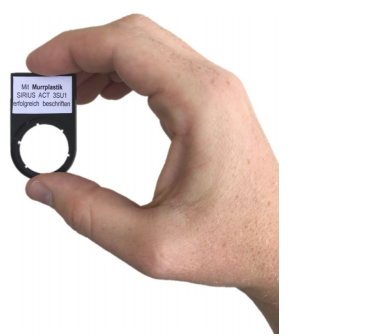

Das Siemens-Produkt besteht aus einem Kontaktmodul und Drucktastern / Leuchtmeldern und ist der Nachfolger des SIRIUS 3SB. Die Murrplastik Systemtechnik bietet verschiedene Optionen, wie dieses modulare Komplettprogramm beschriftet werden kann: Zunächst ist hierfür ein Siemens-Schildträger am Modul notwendig, denn das Anbringen eines herkömmlichen Kennzeichenschilds ist nicht möglich. Auf dem Schildträger können dann unterschiedliche Kennzeichnungsmethoden (ACS Kennzeichnungssystem) angewandt werden.

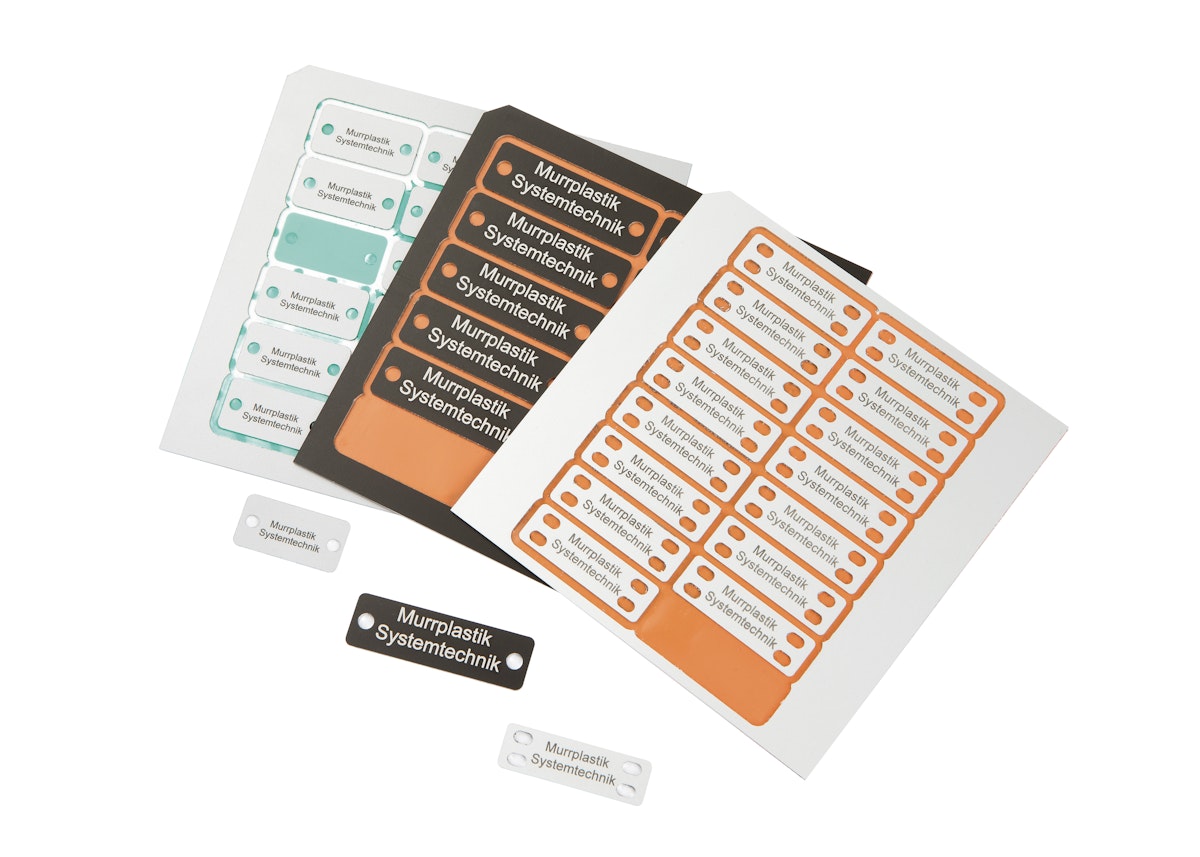

An Kabelschilder werden viele Anforderungen gestellt. Gerade wegen der Detektierbarkeit wird bei der Kabelkennzeichnung oft auf Metallschilder zurückgegriffen. Aufgrund des Materials sind Metallschilder jedoch sehr steif und können schlimmstenfalls Maschinenteile beschädigen.

Die KSD-D Reihe von Murrplastik Systemtechnik kennt diese Problematik nicht: Da die Kennzeichenschilder aus Polypropylen bestehen, sind sie flexibel und auch für bewegliche Maschinenteile ideal. Außerdem besteht keine Gefahr der Beschädigung, da die Schilder der KSD-D Reihe brechen, bevor ein empfindliches Bauteil Schaden nehmen kann. Weiter sind die Polypropylen-Schilder weitaus kostengünstiger als Metallschilder und dennoch mit Hilfe von Metalldetektoren zu ermitteln.

Die detektierbaren Kabelschilder fertig Murrplastik Systemtechnik in verschiedenen Ausführungen an. Mittlerweile ist auch der Typ KSD-D 40 x 10L mit einer größeren Beschriftungsfläche lieferbar.

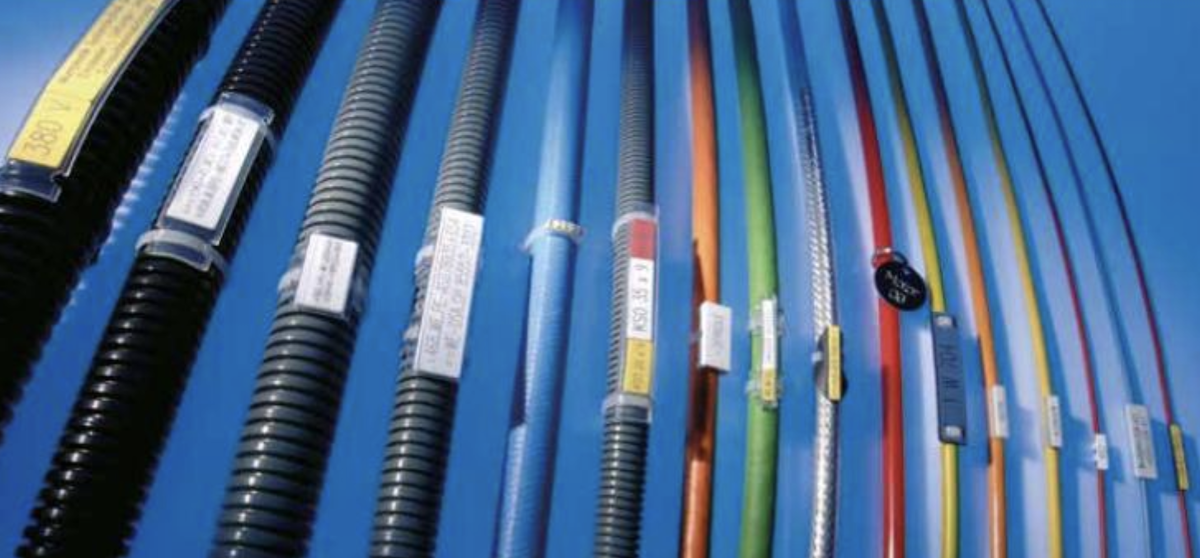

Kennzeichnung elektrischer Komponenten – alles aus einer Hand

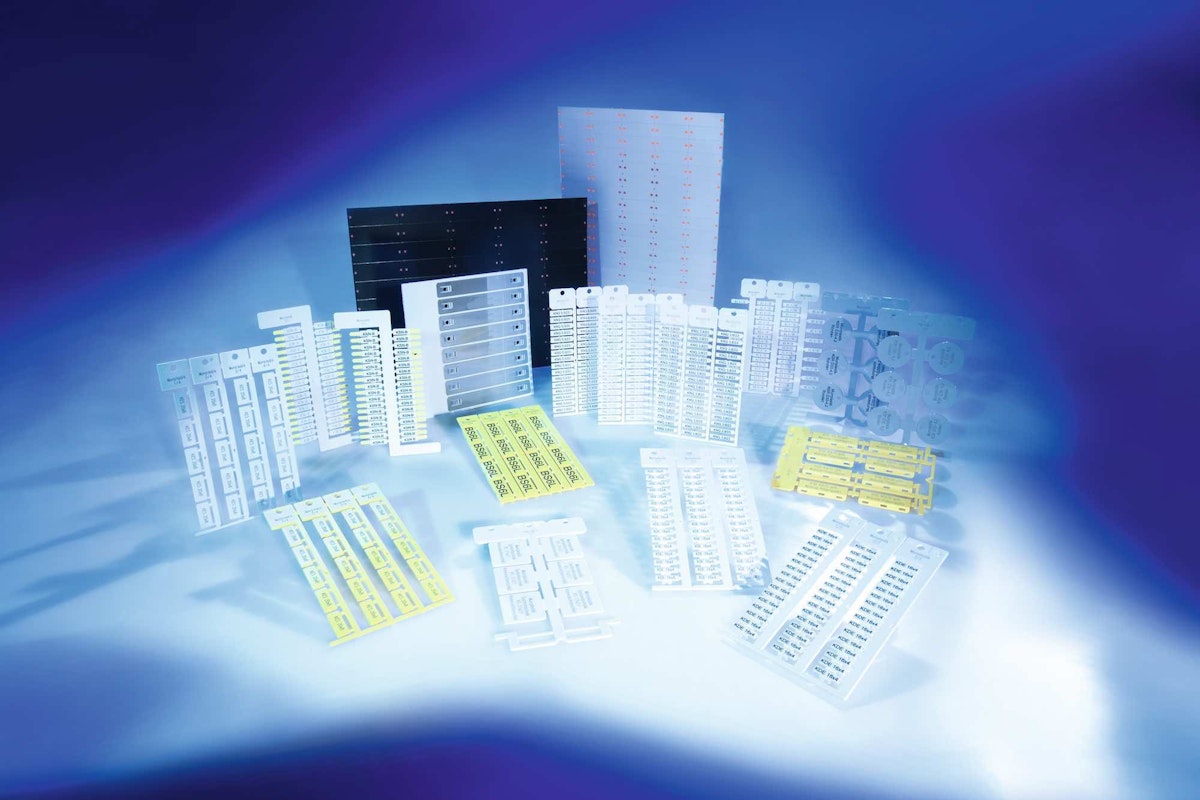

Das ACS Kennzeichnungssystem von Murrplastik ermöglicht die unkomplizierte Beschriftung von Anlagen und Komponenten:

Einzeladern, Schaltgeräte, Klemmen, Leitungen, Bedien-, Meldegeräte und Schläuche können unkompliziert gekennzeichnet werden. Das System ist eines der universellsten auf dem Markt, es wird kontinuierlich weiterentwickelt und mit Updates ergänzt.

Durch das ständig wachsende Materialsortiment wird es an aktuelle Anforderungen der Kennzeichnung angepasst.

Laser, Plotter, Graviermaschinen, Beschriftungssoftware und -systeme für Plättchen, Etiketten, Thermotransfer und Graviermaterial von Murrplastik stehen für

• vielseitige Anwendungsmöglichkeiten

• nachträgliche Beschriftungen

• Software und Hardware als Komplettsystem industrieller Kennzeichnung

• Individuelle Kennzeichnungsmaterialien als Dienstleistung

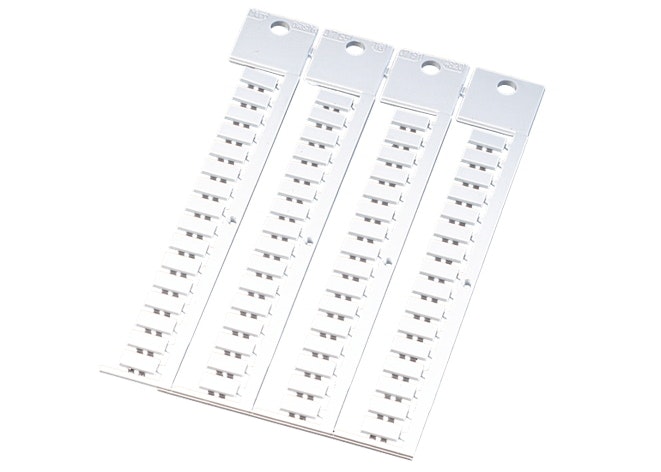

Verbesserte WGO 5/5-5 Schilder

Die neuen WGO 5/5-5 Schilder können jetzt auch in der mp-LM Serie stapelbar verarbeitet werden. Die bisherigen WGO 5/5-5-Schilder werden nach einer Übergangszeit von 6 Monaten nicht mehr verfügbar sein. Die Neuen Klemmenschilder sind ab August 2017 lieferbar.

Beschriftung WGO

Mit Plotter, Pictor2, p3b oder Laser können die WGO 5/5-5 Schilder beschriftet werden. Die Grundplatte GP5 kann weiterhin zur Beschriftung verwendet werden. Jedoch können die WGO Klemmschilder 5/5-5 nicht für die Beckhoff-Module eingesetzt werden.

Neue Größen

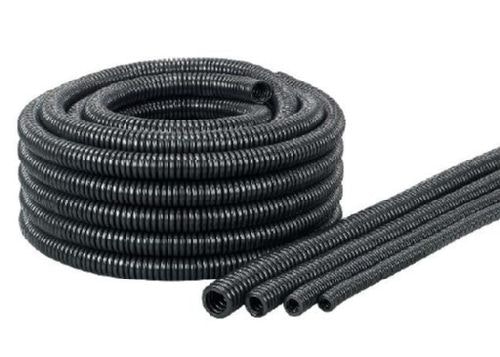

Bisher waren die Größen EWT-PAT M20/P16 und EWT-PAT M25/P21 verfügbar.

Ab sofort sind viele weitere Größen des EWT-PAT ab Lager lieferbar, u. A. mit Innendurchmessern von 5.7mm, 7.9mm, 10mm, 16.6mm, 22.4mm, 25mm, 32.3mm und 44mm.

Die EWT-PAT Wellrohre erfüllen die Norm EN45545 mit 3 x HL3 und Brandprüfung nach UL1696 und sind dadurch vor allem für die Bahnindustrie geeignet.

Hergestellt aus speziell modifiziertem Polyamid 6 zeichnen sich die Kabelschutzschläuche durch hohe Trittfestigkeit, sehr gute Selbstverlöschung und sehr geringe Rauchgasentwicklung aus. Die Kabelschutzschläuche sind geeignet für statische Anwendungen bei mittlerer bis hoher mechanischer Beanspruchung.

Wenn Sie ein Muster bekommen möchten, bitte einfach eine Anfrage über den Button stellen.

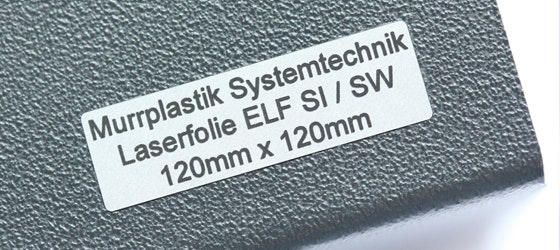

Trägermaterial für Laser-Beschrifungsmaterialien

Auch das  Sortiment der Trägermaterialien wurde erweitert. Zusätzlich zur bisher verfügbaren Haftfolie (HF) sind nun alle Laser-Beschriftungsmaterialien mit den Trägermaterialien selbstklebend (SK) und selbstklebend stark (SKS) erhältlich. Selbstklebend (SK) haftet an glatten Oberflächen und selbstklebend stark (SKS) kann zur Befestigung an rauen Oberflächen verwendet werden.

Verwenden Sie - wie bei allen LaserALU-Materialien -  den Lasermodus <LA - LaserALU>. Um den Kontrast Schwarz-auf-Gelb zu erhalten, verwenden Sie <LA – LaserALU slow>.

Label on Demand

Innerhalb der Laserbeschriftungsfläche von 120 mm x 120 mm können alle Größen in unterschiedlichsten Materialien und mit individuellen Befestigungslöchern hergestellt werden.

Zur Auswahl stehen alle Materialien - von Kunststoff über Alu bis Edelstahl. Neben einem Qualitätsplus bedeutet dies für die industriellen Anwender eine deutliche Zeitersparnis bei der Anfertigung individueller Kennzeichnungen.

Der Murrplastik Label-Service erstellt die Druckparameter und der Kunde gleicht diese mit der Auftragsbestätigung und Skizze ab. Eine Nachbestellung ist über die Artikelnummer zu jedem späteren Zeitpunkt möglich.

Labels on Demand können bei der Erstbestellung ab einer Mindestbestellmenge von fünf Packungen á vier Matten geordert werden. Bei Nachbestellungen entfällt diese Mindestmenge.

Das passende Schild für Ihren Kennzeichnungsbedarf

Jede der folgenden Produktreihen bietet dem Anwender eine schnelle und einfache Montage der einzelnen Kennzeichnungsplättchen an den jeweiligen Adern und Leitungen.

Die Kennzeichnungsplättchen der Reihen KDE, KSE und KCL-ECO werden direkt auf die Ader geschoben. KSN, KNQ und KNC wurden für die nachträgliche Kennzeichnung entwickelt. Sie werden angeclipst und erlauben eine unkomplizierte nachträgliche Kennzeichnung von Kabeln und Leitungen. Eine andere Möglichkeit Kennzeichnungsplättchen nachträglich anzubringen ist, sie mit Kabelbindern direkt auf den Leitungen zu befestigen, hierfür bietet Murrplastik die Produkte der Reihen BS, KSR, KSB, KSM, KSD, KCM-ECO, KCB-ECO, LAM, LA und ESK.

Wichtige Info beim Beschriftungsprozess

Für einen reproduzierbaren Beschriftungsprozess müssen bei der Verarbeitung bestimmte Punkte beachtet werden:

Die Oberkanten von Kopf des Einzelstamms und Adapterplatte müssen bündig zueinander sein. Ebenso müssen die einzelnen Stämme mit Hilfe der Pins und Haftflächen parallel zum Rand der Adapterplatte ausgerichtet werden. Beim Absenden des Druckauftrags muss der zweite Stamm als Startposition ausgewählt werden. Es empfiehlt sich den Adapter in “Einzelbestückung” im Magazin des mp-LM-Gerätes einzulegen. Sofern alle Punkte beachtet werden, steht einem reibungslosen Beschriftungsprozess nichts mehr im Wege.

Neue Gleitplatten für Power- und Heavyline

Das Produktportfolio im EFK-Bereich wurde um die Gleitplatten GP4, GP5, GP8 und GP10 erweitert. Gleitplatten werden in horizontaler, auf der Seite liegender Einbaulage eingesetzt, um den Abrieb am Seitenglied zu minimieren. Dadurch kann sich die Lebensdauer der Energiekette, je nach Anwendung, um bis auf das Zweifache verlängern. Somit lassen sich langfristig Kosten sparen und die Effizienz steigern.

Gleitplatte passend zur Energiekette

Die Gleitplatten wurden passend zu den jeweiligen Energieketten konzipiert, so passt z. B. die GP4 für die MP 41.2 und 41.3. Die Ausführungen GP4 und GP5 sind bereits vormontiert und werden gemeinsam mit den Seitengliedern ausgeliefert. Die GP8 und GP10 sind einzeln verfügbar und können nachträglich durch Einrasten ins Seitenglied kinderleicht montiert werden.

Alle Gleitplatten verfügen über einen Verschleißindikator. Nach dem Abrieb von 2,5 mm tritt eine sichtbare Nut hervor. Beim Erreichen dieser Grenze wird empfohlen, die Energiekette auszuwechseln.

Schonende Befestigung von Leitungen etc.

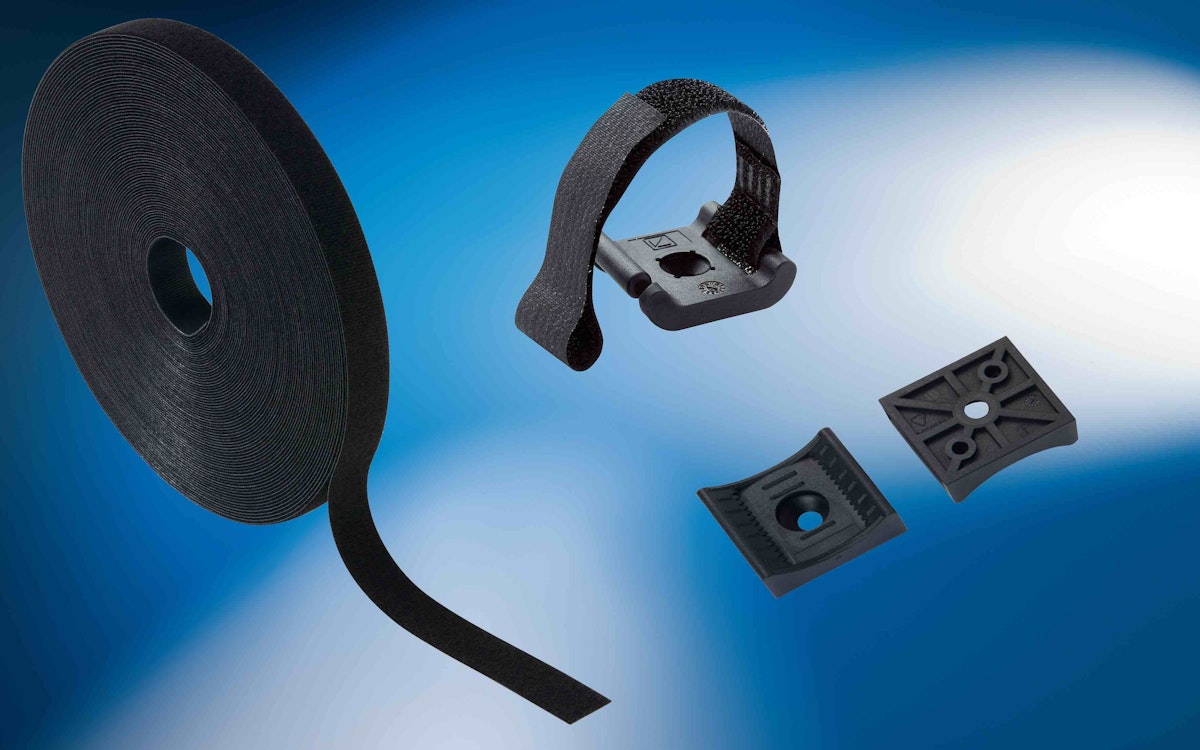

Der neue Klettbandsockel-Typ KS-fix 10-60 passt zum Klettband KB-fix 20 und der KS-Fix 20 – 100 passt zum Klettband KB-fix 30.

Der Murrplastik Klettbandsockel dient als Installationshilfe zur schonenden Befestigung von Leitungen, Kabeln und Schläuchen. Der Sockel kann werkzeugfrei mit Klettbändern in variabler Länge bestückt werden und ist für die Direktmontage mit Senkkopfschraube geeignet.

Die Länge eines Klettbands ist variabel und die Leitungsmontage ist einschnürungsfrei und schonend. Ebenso lässt sich das Klettband wiederverwenden. Die Kabelbündel können problemlos erweitert werden, somit besteht ein einfaches Handling. Daher wird die Verletzungsgefahr gegenüber abgeschnittenen Kabelbindern reduziert. Das Klettband ist ein Polyamid 6.6 und eine Montage mit M6 Schrauben ist möglich.

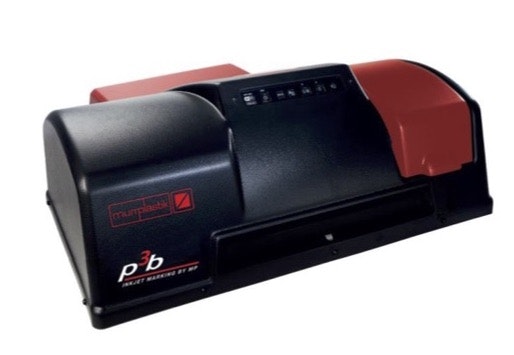

Mit der Entwicklung des p³b wurde auf die Änderung des Basisgerätes von Epson reagiert, welches zur Herstellung des Beschriftungssystems verwendet wird. Das Vorgängermodell und der p³b unterscheiden sich nur minimal in Optik, Funktion und Handhabung.

Kompakter Drucker

Mit einer Größe von 64 x 25 x 73 cm und einem Gewicht von fast 20 kg liegt die Druckauflösung bei 720 dpi, 180 Düsen pro Farbe und mindestens 1,5 Picoliter Tröpfchengröße. Daneben besitzt er eine anlösende Spezialtinte sowie die Optionen photoschwarz oder mattschwarz zu drucken. Der Druckbereich liegt bei A3 und besitzt eine ALU-Grundplatte. Für 6 Grundplatten hat der p³b eine Druckgeschwindigkeit ab 90 Sekunden. Das Netzteil benötigt 220-240 V AC. Der Drucker besitzt Schnittstellen zu USB, LAN und WLAN (Wifi).

Neue Innenbreite ermöglicht zusätzliche Konfigurationen Wir haben unser Portfolio im Bereich der Energieketten um eine zusätzliche Innenbreite für die Serie PowerLine erweitert. Zusätzlich zu unseren Standardinnenbreiten können die Energieketten vom Typ MP 32.2, MP 41.2, MP 52.2, MP 52.4 und MP 62.4 mit der Innenbreite von 371 mm angeboten werden. Dies ermöglicht zusätzliche, individuellere Konfigurationen ganz nach Ihren Einbauverhältnissen. Der neue Rahmensteg RS 371-5 ist ab sofort ab Lager verfügbar. Nutzen Sie online unseren Energieketten - Konfigurator Chainbuilder siehe Button unten oder rufen Sie unseren Kundenservice an.

Robust und langlebig

Die Kennzeichnungsschilder bestehen aus eloxiertem Aluminium. Sie lassen sich mit dem Laser eines mp Laserbeschriftungssystems kontrastreich, haltbar, präzise, gut lesbar und schnell beschriften. Weiterer Vorteil: Das Material lässt sich sehr gut weiterverarbeiten, wie z.B. schneiden, bohren, sägen, stanzen und CNC-Bearbeiten.

Einsatz

Die Grundmatte ist mit 120 x 120 mm flexibel und bietet Spielraum für unterschiedlichste Schildervarianten. Für kundenspezifische Schilder gibt es ein Excel-Tool für die Anlage neuer Schilder. Das neue Material kann mit allen mp-Lasern verwendet werden.

Bei Fragen zum Produkt bitte einfach auf den Anfrage-Button klicken und uns Ihr Anliegen mitteilen.

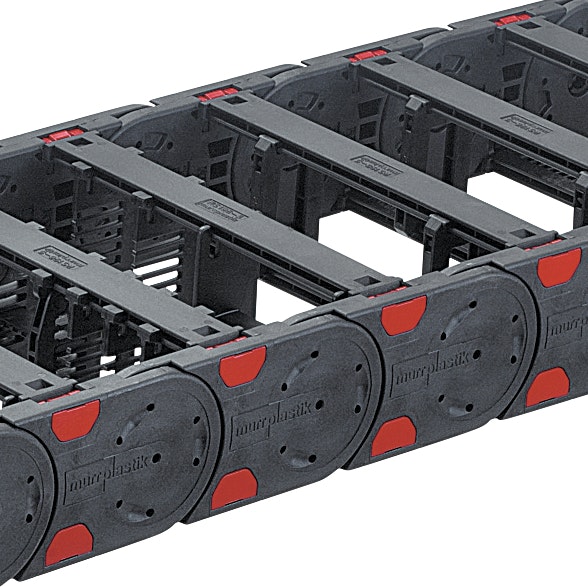

Ruhigere Ketten für effektiveres Arbeiten

Die MP 52.2-D wurde speziell für freitagende und gleitende Anwendungen mit hohen Beschleunigungen und Verfahrensgeschwindigkeiten, wie z.B. für Portalroboter in der 7. Achse, entwickelt.

Besonders bei höheren Verfahrensgeschwindigkeiten entwickeln Energieketten mitunter erhebliche Geräusche. Mit den neuen Dämpfungselementen der MP 52.2 D kann die Lautstärke im Betrieb um bis zu 10 dB (A) reduziert werden. Murrplastik bietet die neue Energiekette als offene Variante (MP 52.2-D) oder als geschlossene Version (MP 52.3D) an. Die neue Energiekette ist alternativ mit Kunststoffrahmensteg (Innenbereite 45-546 mm) oder mit Aluminiumsteg (Innenbreite 80-600 mm) erhältlich.

Bei Fragen zum Produkt einfach den Anfrage Button klicken und uns Ihr Anliegen mitteilen.

Flexible Aufnahme verschiedener Materialien

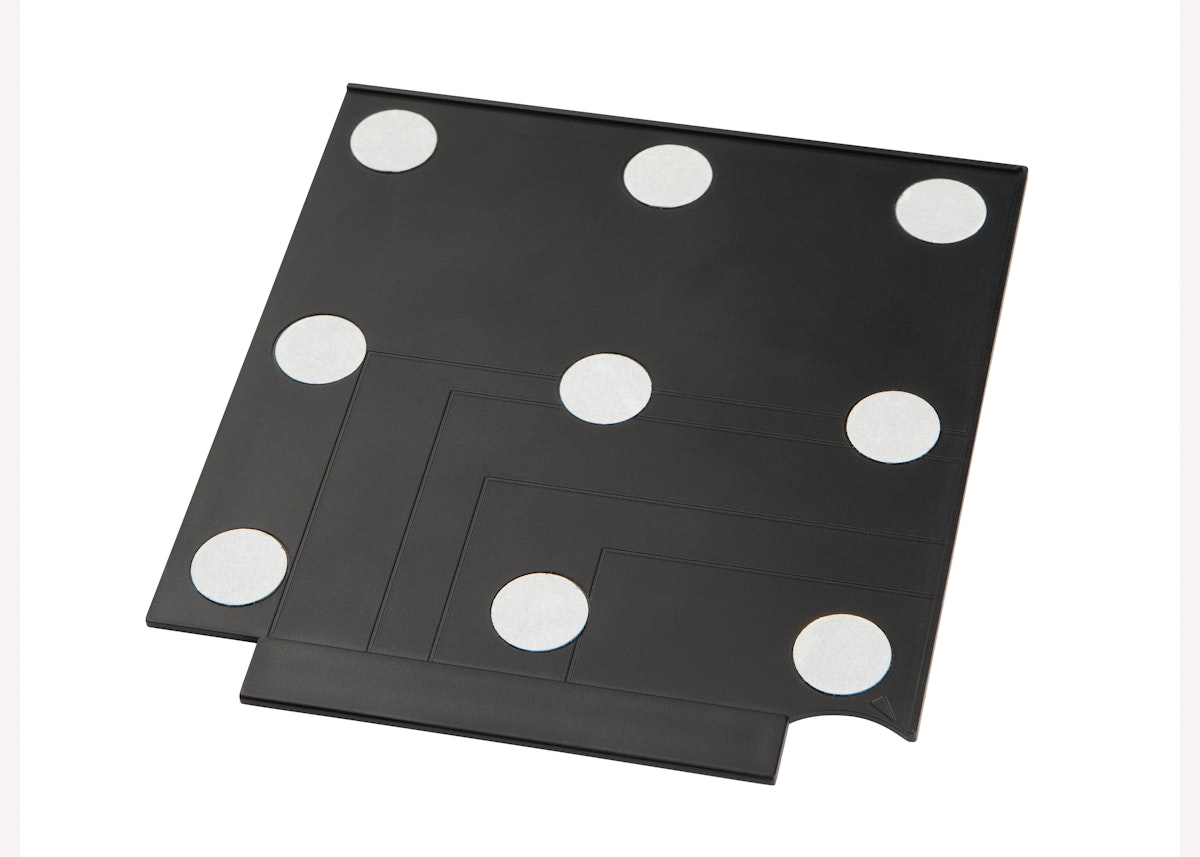

Die Trägerplatten dienen zur flexiblen Aufnahme verschiedener Murrplastik Kennzeichnungsmaterialien. Die Entwicklung der mp-LM Trägerplatten wurde vorgenommen, um variable Materialien im Magazin eines mp-LM Gerätes zu verarbeiten. Somit können verschiedene Materialien in einem Durchgang ohne Wechsel eingesetzt und beschriftet werden, wodurch eine Einsparung von Zeit und Kosten ermöglicht wird.

Einfaches Bestücken

Das Bestücken der Trägerplatten funktioniert schnell und unkompliziert, wobei die Materialanhaftung durch 9 Klebepunkte gewährleistet wird. Zu den passenden Materialien gehören unter anderem LA - Laser-Alu- und LE - Laser-Etikette. Erhältlich sind die Trägerplatten in zwei verschiedenen Versionen: zum einen für selbstklebendes und zum anderen für nicht selbstklebendes Material.

Die hohe Belastbarkeit ist ihrer besonderen Herstellung zu verdanken. Die EW-PAE und EWX-PAE Kabelschutzschläuche werden aus speziell modifiziertem Polyamid 12 gefertigt. Aufgrund der exzellenten Biegewechselfestigkeit eignet sich dieses Produkt ausgezeichnet für die Robotertechnik und im Bereich von Handling-Systemen. Aufgrund der Belastbarkeit sind sie ERSTE Wahl für extrem dynamische Anwendungen bei mittlerer bis hoher mechanischer Beanspruchung.

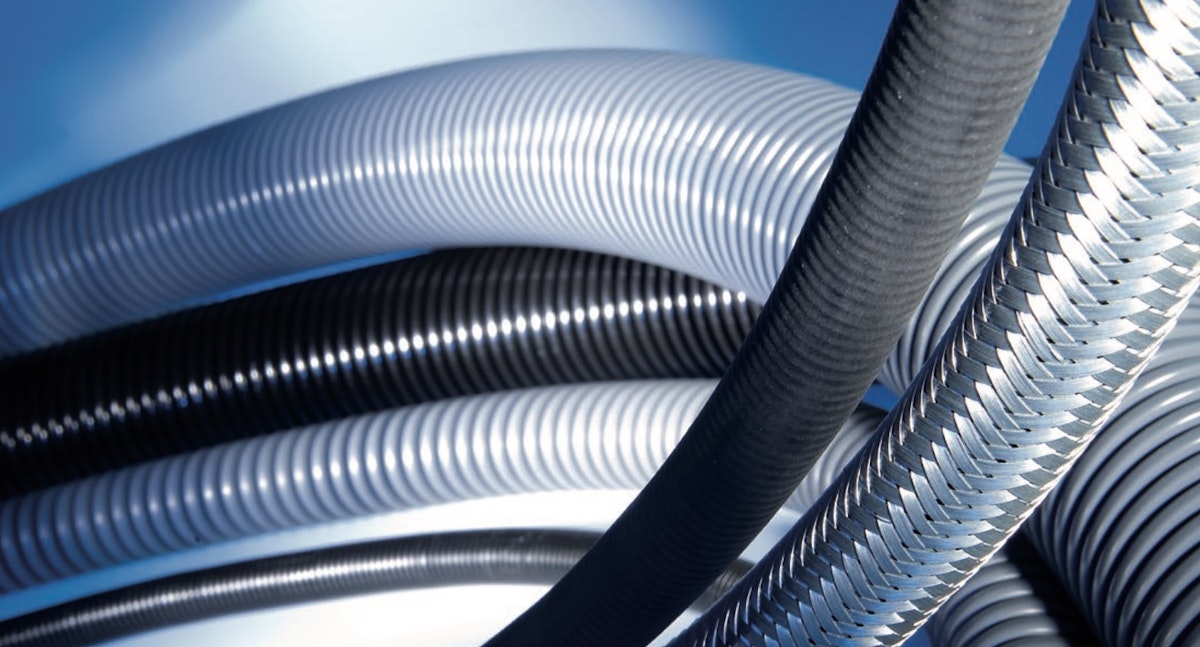

Unsere Kabelschutzschläuche sind auch in geschlitzter Ausführung erhältlich. Sie haben den Vorteil, dass eine Nachinstallation an einer Anlage oder Maschine einfach auszuführen ist und sie immer geöffnet und geschlossen werden können.

Bei weiteren Fragen zu den Kabelschutzschläuchen kontaktieren Sie uns gerne.

Effiziente Kennzeichnungssysteme werden exakt auf Ihre Anforderungen abgestimmt, damit eine produktive Arbeitsweise in Ihren Alltag integriert werden kann.

Neben einer qualifizierten Beratung durch unseren Kundenservice, bieten wir Ihnen ein umfangreiches Anschauungsmaterial an. Die unterschiedlichen Technologien Plotter, Inkjet, Laser und Gravierer haben wir in einem neuen Musterbeutel zusammengefasst. Ein Musterbeutel Kennzeichnung - Technologien kann unter der Artikelnummer 8901868010 über den Anfragebutton kostenfrei angefordert werden.

Folgendes Sortiment ist in der Box enthalten: x SC-EMV 1,5 – 3  x SC-EMV 3 – 6 x SC-EMV 6 – 8  x SC-EMV 8 – 5x MSC-EMV 3 – 5x MSC-EMV 7 – 3x DCSZ-EMV 3 – 6 3x DCSZ-EMV 6 – 8 x MFZ-EMV  x DFZ-EMV 4 x SFZ-EMV x3 Sollten Sie Fragen haben, steht Ihnen unsere ‪#‎KDHbyMP‬ Fachabteilung, sowie Ihr persönlicher Kundenservice zur Verfügung.

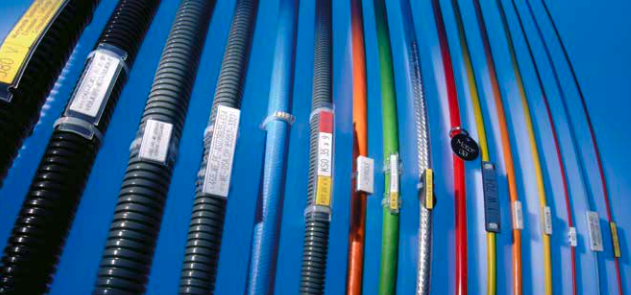

Die Einzelader ist komplett umschlossen vom Kennzeichnungsschild und ist somit unverlierbar. Des weiteren halten 2 mal vier Rasthaken das Schild in der jeweiligen richtigen Position.

Die KDE – Schilder gibt es in zwei Farben weiß und gelb und in zwei Schildlängen mm und mm). Das KDE Schild deckt ein Aderquerschnitt von 0, 4 mm² ab. Die Montage erfolgt werkzeuglos und schnell durch Aufschieben vor der Kontaktierung. Die Schilder können mit Plotter, Laser und mit den Inkjet Technologien beschriftet werden. Zum Beschriften benötigen Sie die neue Grundplatte GP-KDE.

Das neue Kabeldurchführungssystem „KDP on Demand“ der Murrplastik Systemtechnik, Oppenweiler ist das weltweit erste seiner Art, das sich zu % auf Maß fertigen lässt. Ganz egal ob achteckig, rund, oval, ob 1 x 1 cm oder 1,5 x 3 Meter groß, ob für Kabeleinführungen oder für Kabelverschraubungen, egal ob für Kabel mit oder ohne Stecker, egal ob für Flachbandkabel, Starkstromleitungen oder für Pneumatik-Schläuche: alle Parameter der „KDP on Demand“ wie Größe, Form, Material und Lochbild können konfiguriert werden. Der Einsatz einer „KDP on Demand“ macht darum insbesondere bei komplexen Verdrahtungen im Sondermaschinenbau und bei Kleinserien Sinn. Sehr erfolgreich wird die „KDP on Demand“ bei der TRIMA GmbH in Zeulenroda-Triebes eingesetzt. Sie ersetzt sieben Einzelprodukte, die vormals für die Verdrahtung notwendig waren. Im Ergebnis konnte der Produktionsprozess bei der TRIMA GmbH nicht nur deutlich vereinfacht und beschleunigt werden, er wurde außerdem erheblich wirtschaftlicher.

Kabeldurchführungen sind tausendfach bewährte Standardprodukte, mit denen sich Maschinenbau-Ingenieure in der Konstruktionsphase nur wenig beschäftigen. Warum auch? Auf dem Markt finden sich ausreichend Kabeldurchführungsvarianten um eine technische Lösung – oder auch als Kombination mehrerer Kabeldurchführungen -  für nahezu jedes „Durchführungsproblem“ zu finden.

Doch gerade im Sondermaschinenbau, wo komplexe Verdrahtungen in räumlich beengten Umgebungen die Regel sind, lassen sich auf der Basis von Standardkabeldurchführungen oft nur ungenügende Ergebnisse darstellen. Beim Sondermaschinenbauer TRIMA, der Triebeser Maschinenbau in Zeulenroda-Triebes war genau dies der Fall. Michael Schell, Leiter der mechanischen Konstruktion erläutert: „Bei der Montage unserer Bäckereimaschinen und CNC-Bearbeitungsmaschinen haben wir unterschiedlichste Kabeldurchführungen und Kabelverschraubungen verbaut. Dabei wurden in der Regel die Standardbleche bzw. Ausschnitte der Schaltschrankhersteller verwendet. Bei der neuesten Generation unserer High-Tech-CNC Bearbeitungsmaschinen jedoch wurde aufgrund konstruktiver Vorgaben die Verdrahtung immer komplexer. Die am Markt erhältlichen Standardprodukte waren überfordert. Wir mussten reagieren.“

Das „Problem“ der TRIMA stellte sich wie folgt dar: Aufgrund konstruktiver Stabilitätsvorgaben verläuft ein Edelstahl-Träger diagonal über das rückseitige Schaltschrank-Blech der CNC-Bearbeitungsmaschine. Der Platz für das Anbringen von Kabeldurchführungsplatten ist folglich erheblich eingeschränkt. Um trotzdem die benötigte Verdrahtung realisieren zu können, mussten unterschiedliche Standardkabeldurchführungen kombiniert werden: Die „Patchwork-Lösung“ der TRIMA sah wie folgt aus: oberhalb des Trägers wurden von Hand Ausschnitte in das Schaltschrankblech gesägt um dort eine Metall- Durchführung von Murrplastik einsetzen zu können. Unterhalb des Trägers mussten Kabelverschraubungen extrem dicht aneinander gesetzt werden, um den knappen zur Verfügung stehenden Platz effizient auszunutzen. Die Montage war aufgrund der hohen Packungsdichte und der erschwerten Zugänglichkeit sehr mühsam.

Werkzeugfreie und effiziente Montage

Eine saubere Lösung ist jetzt erstmalig mit der „KDP-on-Demand“ möglich. Murrplastik fertigte eine komplette Durchführungsplatte auf Maß in der alle Bohrungen bereits am richtigen Platz vorgefertigt sind. Das Lochbild der „KDP-on-Demand“ berücksichtigte also den störenden Querträger! Im Ergebnis ist die Montage der Kabel mit der „KDP on Demand“ deutlich schneller und weniger fehleranfällig geworden.

Und noch ein weiteres Montageproblem konnte die „KDP on Demand“ lösen. Hintergrund: Aus den Kabelverschraubungen kommend, werden Leitungen in einen Kabelkanal am Maschinenboden geführt. Das Problem: Die ausgehenden Leitungen können – wie beim Einsatz von Kabelverschraubungen üblich – erst nach rund mm abgebogen bzw. umgelenkt werden. Um den Biegewinkel der Kabel zu minimieren, mussten die Kabelverschraubungen so nahe wie möglich an den Träger gesetzt werden. Ansonsten bestünde die Gefahr, dass die Leitungen bei zu starker Biegung beschädigt würden. Michael Schell: „Die KDP on Demand“ bietet uns jetzt den Vorteil, dass wir direkt nach dem Austritt aus der Kabeldurchführung alle Leitungen unmittelbar umlenken bzw. abwinkeln können.“ Die Montage erfolgt damit ganz ohne Werkzeug, wesentlich schneller und die Gefahr von Leitungsdefekten tendiert gegen Null.

Stücklisten minimieren. Aus Sieben mach’ Eins.

Ein weiterer Pluspunkt für die Maschinenbauer aus Thüringen: Die „KDP on Demand“ - als eine komplette Baugruppe - ersetzt sieben zuvor benötigte Einzelartikel. Die „KDP on Demand“ ersetzt eine Flanschplatte, eine Standardkabeldurchführungsplatte, unterschiedliche Größen von Kabelverschraubungen und Gegenmuttern. Damit verringern sich Stücklisten, Lieferanten und die Lagerhaltung entsprechend. Weil jeder der sieben bis dato benötigten Artikel in eigenen Verpackungseinheiten geliefert wird, senkt sich der Logistikaufwand in der Einkaufsabteilung erheblich.

Kleinserien und Sondermaschinenbau im Fokus.

Mit der „KDP on Demand“ bietet Murrplastik eine Kabeldurchführungsplatte, die alle kundenspezifischen Eventualitäten in der Verdrahtung mit einem einzigen System abdecken kann. Das rechnet sich insbesondere bei Kleinserien, da die „KDP on Demand“ preislich schon bei Stückzahlen ab fünf sehr attraktiv ist.

Die „KDP on Demand“ kann optional mit Feuerschott oder einem zusätzlichen EMV-Schutz ausgestattet werden. Die integrierte Dichtung der „KDP on Demand“ erfüllt die Schutzart IP . Bereits ab Werk wird die „KDP on Demand“ mit Zugentlastung produziert. Alternativ ist eine Version mit geringerer Zugentlastung erhältlich, so dass die Kabel beidseitig eingeführt werden können.

Die „KDP on Demand“ wird im Sandwich-Verfahren aus 2VA oder PE aufgebaut. So erreicht die „KDP on Demand“ bei minimaler Dicke eine hohe Steifigkeit. Die hochflexible Fertigung bietet den Vorteil, dass alle Größenvarianten und Formen frei darstellbar sind und dies bei einem gleichzeitig nahezu gratfreien senkrechten Schnitt. Selbst komplexe Schnittformen, filigrane Strukturen und dünne Stege können realisiert werden.

TRIMA Konstruktionsleiter Michael Schell bringt die Vorteile der „KDP on Demand“ auf den Punkt: „Natürlich ist eine individuell gefertigte Kabeldurchführung teurer, als ein Standardprodukt aus dem Katalog. Aber! Die Mehrkosten werden um ein Vielfaches durch die Zeitersparnis bei der Montage wieder eingespielt. Auch der Aufwand für die Qualitätsprüfungen kann minimiert werden. Nachbearbeitungen entfallen komplett, die Durchlaufzeiten wurden bei uns drastisch reduziert.“

Die Produktpalette umfasst folgende Anwendungen:

KCE-ECO Einzeladerkennzeichnung

Diese Schilder wurden als Alternative zu unserer KS 4/X Serie realisiert. Die Einzelschilder sind jeweils 4 mm breit und in den Längen mm, mm, mm und mm erhältlich. Zusätzlich zur regulären Schildlänge kommt ein mm langer Bereich zum Knicken, der auch zum Aufdrucken von zusätzlichen Informationen genutzt werden kann. Das Schild wird an der Knickstelle um ° umgebogen und in die Tülle geschoben, in der es dann durch Verspannung fixiert wird. Erhältlich in der Farbe weiß.

KCK-ECO Klemmenkennzeichnung

Die Schilder sind als Streifen mit einer Länge von mm und einer Breite von 6,2 bzw. ,0 mm zum Einfügen in den Klemmenausschnitt vorgesehen und können auf die gewünschte Länge abgelängt werden (vorrangig für Phoenix-Klemmen). Erhältlich in der Farbe weiß.

KCT-ECO Tasterkennzeichnung

KCT-ECO Kennzeichenschilder sind für die Tasterkennzeichnung der gängigsten Größen x, x, x …) konzipiert. Erhältlich in den Farben weiß und silber.

KCM-ECO Kabelkennzeichnung manuell

Die KCM-ECO dienen zur nachträglichen Kennzeichnung von Kabeln und dickeren Adern mittels Schild und Kabelbinder. Die Besonderheit der KCM-ECO Kennzeichenschilder ist die einseitig offene Öse zur schnelleren Befestigung des Kabelbinders. Dadurch muss der Kabelbinder nur an einer Seite eingefädelt werden. Die Schilder zur nachträglichen manuellen Kabelkennzeichnung sind in den Größen x mm und x mm und in den Farben weiß oder gelb verfügbar.

KCL-ECO Leitungskennzeichnung

Die KCL-Kennzeichnungsschilder sind zur direkten Leitungskennzeichnung für die Durchmesserbereiche von 0, mm bis 7 mm vorgesehen. Erhältlich in den Farben weiß oder gelb.

KCB-ECO Kabelbinderkennzeichnung

Diese Schilder dienen zur nachträglichen Leitungskennzeichnung für Leitungen ab 7 mm Durchmesser, zu befestigen mit Kabelbindern. Die KCB-ECO Kennzeichenschilder sind in den Größen ,5x mm und x mm verfügbar. Erhältlich in den Farben weiß oder gelb.

KCS-ECO Siemens ET

Die KCS-ECO Kennzeichenschilder bestehen aus einer PET-Folie auf einem 3"-Rollenkern und dienen zur direkten Kennzeichnung von Geräten der Siemens ET Serie. KCS-ECO Endlos-Rollen sind in den gängigen Breiten in den Farben weiß, gelb oder pastelltürkis erhältlich.

Laserbeschriftete Kennzeichnungsschilder aus Metall oder Kunststoff sind in der Industrie weitverbreitet. Z.B. zum Beschriften von Adern, Leitungen, Klemmen, Bedien- und Meldegeräten oder für Schalt- und Mediengeräten. Mittelständler scheuten bis jetzt die Eigenfertigung mit einem Premium-Lasersystem, da Anschaffung und der Betrieb im Vergleich zum Outsourcing deutlich teurer waren. Murrplastik stellt nun mit dem LM1 ein Premium Laserbeschriftungssystem vor, das nicht nur mit seinem günstigen Anschaffungspreis punktet; die günstigen Betriebs- und Wartungskosten machen die automatisierte Laser-Beschriftung nun auch für Unternehmen ohne hohes Beschriftungsvolumen erschwinglich.

Murrplastik stellt mit dem LM1 ein Lasersystem vor, mit dem sich abriebfeste Qualitätsbeschriftungen auf einer Vielzahl von Grundmaterialien realisieren lassen. Die hohe Qualität der Laserbeschriftung von Kunststoff resultiert aus einer chemischen Reaktion im Beschriftungsmaterial selbst, einer sogenannten „Karbonisierung“. Es handelt sich dabei um einen Farbumschlag, der nur durch das Auftreffen des über Spiegel bewegten Laserstrahls erzeugt wird, die Laser- Markierung erfolgt also kontaktfrei.

Im Ergebnis ist die Beschriftung selbst bei kleinsten Schrifttypen und Grafiken gestochen scharf. Durch die „Karbonisierung“ ist die Beschriftung beständig gegenüber UV-Licht, Säure, Öl, mechanischen Belastungen und anderen Umwelteinflüssen. Es können Schilder aus Polycarbonat und Polypropylen (PC/PP), aus eloxiertem Aluminium, Edelstahl oder Laserfolien mit einer maximalen Fläche von x mm2 beschriftet werden.

Von der Produktionshalle ins Büro.

Das LMLasersystem kann optional um weiteres Zubehör wie z.B. eine Absaugung- und Filtereinheit erweitert werden. Der luftgekühlte Lasermarkierer LM1 ist mit seinen Abmessungen von x x mm für seine Leistungsklasse recht kompakt. Auch durch die Betriebslautstärke des Geräts von max. db(A) wird die Grenze zwischen Büro und Produktion weiter aufgelockert.

Automatisierte Kennzeichnung ist jetzt erschwinglich.

Mit dem LM1 Lasersystem können Kennzeichnungsschilder automatisiert beschriftet werden. Schilder aus PC oder PP werden hierzu direkt im Einlegeschacht gestapelt. Für Laseraufträge aus Alu-, Edelstahl- oder Laserfolienmaterial werden die Kennzeichnungsschilder zunächst auf einer variablen Grundplatte platziert und dann in den Einlegeschacht eingeführt. Sind in einem Druckjob verschiedene Druckmaterialen enthalten, wird die jeweilige Anzahl durch Trennmatten beim Typwechsel sichergestellt. Das Umrüsten von einem Druckjob auf einen anderen erfolgt mit wenigen Handgriffen.

Die fertig beschrifteten Kennzeichnungsschilder werden lose gestapelt in einem abnehmbaren Auffangbehälter ausgegeben. Dieser Auffangbehälter kann auf Wunsch durch firmenspezifische Lagersystemboxen ausgetauscht werden.

Das Handling mit der bewährten ACS-Software ist intuitiv.

Das Handling der LM1 Laserstation ist denkbar einfach. Der LM1 lässt sich via USB-Port oder Ethernet über einen PC und die seit vielen Jahren bewährte Kennzeichnungssoftware ACS bedienen. Der Anwender bestimmt über die ACS-Software den Schwärzungsgrad der Beschriftung und hat alle Zahlen, Symbole, Logos und Schriften im Griff. Die intuitiv zu bedienende ACS Software macht den Umstieg von einem Druckersystem auf den LM1 Lasermarkierer zum Kinderspiel. Bestehende Projekte können in kurzer Zeit importiert werden.

Minimale Anschaffungs- und Betriebskosten.

Gerade beim Einsatz eines Laserdruckers offenbaren sich die versteckten Kosten erst in der Praxis. Denn neben dem Anschaffungspreis müssen die laufenden Kosten berücksichtigt werden. Hier kann das neue LM1 Laserbeschriftungssystem mit seinen minimalen Betriebskosten auf der ganzen Linie überzeugen. Zum einen benötigt der LM1 Lasermarkierer kein Verbrauchsmaterial – zum anderen arbeitet das System nahezu servicefrei, der Wartungsaufwand ist also minimal. Auch der Energieverbrauch ist vorbildlich. Die Leistungsaufnahme des LM1 Laserbeschriftungssystems beträgt gerade mal 0,5 kW.

Kennzeichnungs-Lösungen aus einer Hand.

Als einer der weltweit führenden Hersteller für Beschriftungssysteme bietet Murrplastik ein Komplettsystem für alle Kennzeichnungsaufgaben. Neben unterschiedlichen Kennzeichnungstechniken vom Thermotransfer-Drucker über diverse Inkjet-Drucker bis hin zum neuen LM1 Laserbeschriftungssystem bietet Murrplastik perfekt darauf abgestimmte Kennzeichnungsmaterialien. Ein Großteil der Materialien sind halogenfrei, entsprechen der V0 –Brandklasse, sind temperaturbeständig bis °C und besitzen eine Bahn- und KFZ-Zulassung.
